Comment contrôler un vérin électrique ? Exploiter les contrôleurs manuels pour contrôler les vérins électriques.
Cliquez ici s'il vous plait : https://www.verinelectrique.fr/blogs/nouvelles/comment-controler-un-verin-electrique-commande-manuel
Vidéo :
Le Vérin Électrique H Vidéo Promotionnelle
Mesurer le courant de travail du Micro Vérin Électrique H à différentes poussées
Comment utilisez le kit de télécommande pour contrôler vérin électrique (Modèle 0020317)
Utilisez l'interrupteur à distance pour contrôler deux vérins électriques (Modèle 0020503)
Le contrôleur sans fil contrôle à distance la vitesse de l'vérin électrique (Modèle 0020151)
Comment utiliser la interrupteur manuel pour contrôler le vérin électrique (Modèle 0040024)
Comment utiliser la poignée de commande pour contrôler le vérin électrique (Modèle 0043011)
Comment utiliser l'interrupteur à bascule pour contrôler les actionneurs linéaires électriques (Modèle 0043013)
Comment utiliser le régulateur de vitesse pour contrôler le vérin électrique (Modèle 0044009)
Comment connecter deux interrupteurs de fin de course externes à un vérin électrique (Modèle 0010013)
Application:

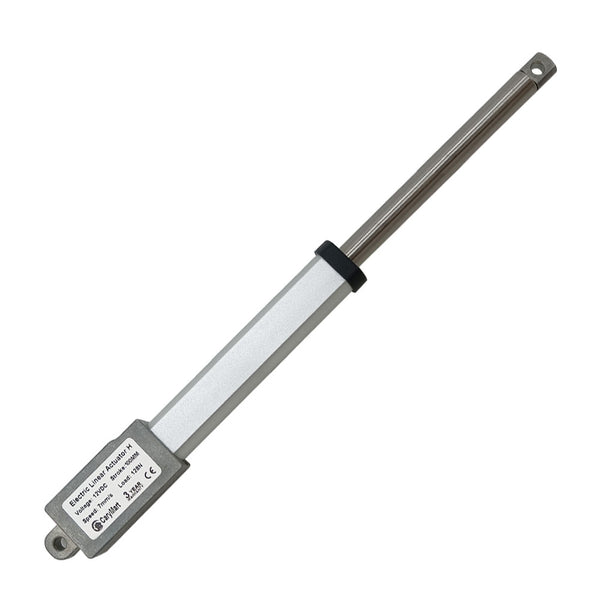

Ces vérins électriques miniatures sont petits, légers, silencieux et très durables. Convient aux applications qui nécessitent un espace limité et une force minimale. Principalement utilisé pour les petites portes, les fenêtres, les meubles, les équipements médicaux et sanitaires, les machines agricoles, les véhicules, les navires, les drones, les modèles d'avions, les modèles de voitures, les modèles de navires, la robotique, les télécommandes, etc. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositif.
Description:
Produits de haute qualité et Services de haute qualité

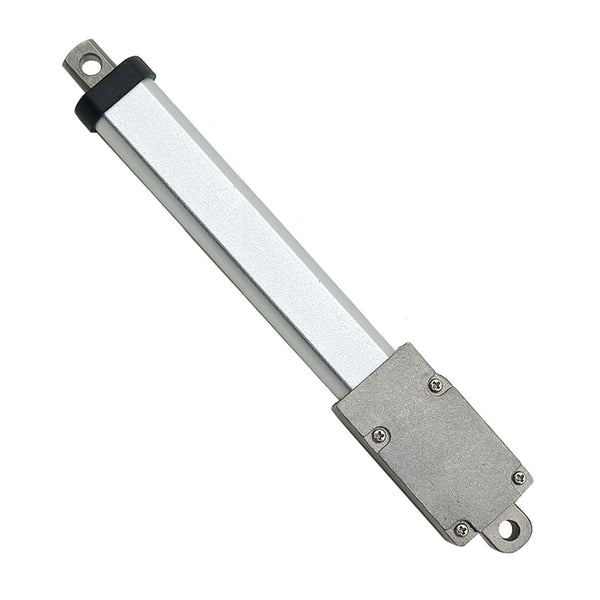

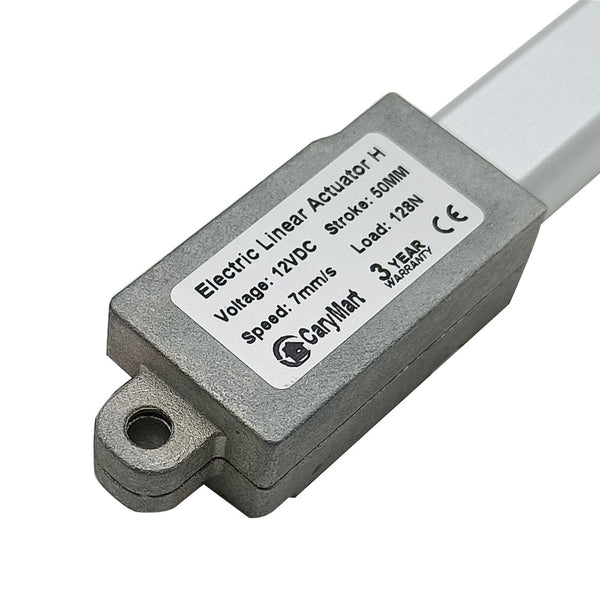

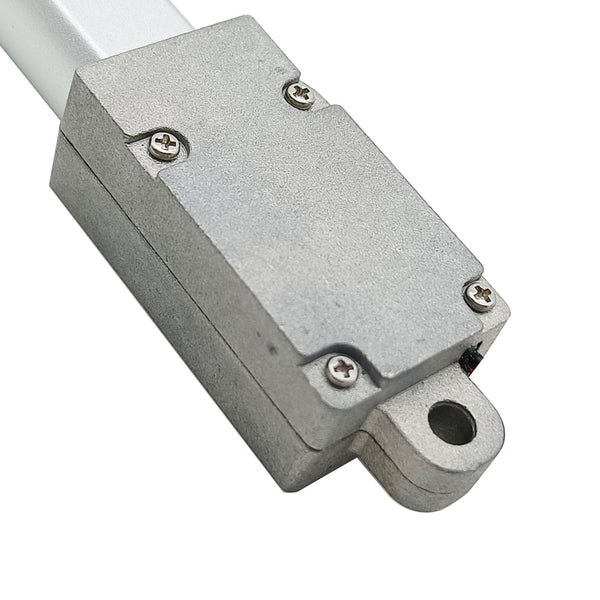

Boîtier en alliage de zinc métallique à haute résistance protège le moteur et l'engrenage
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance

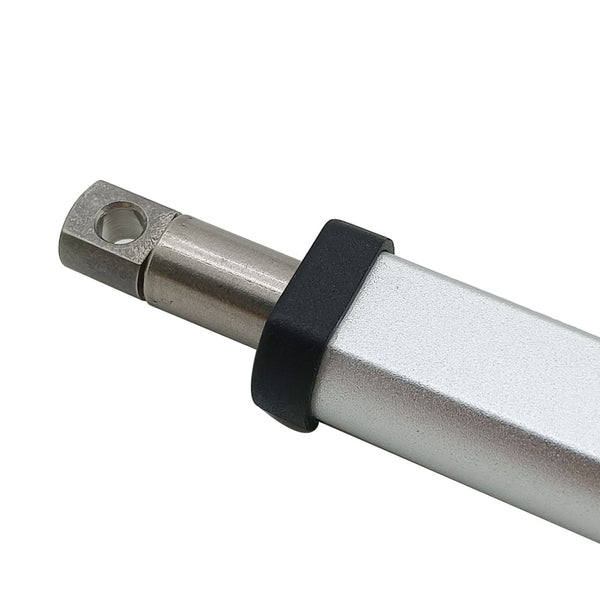

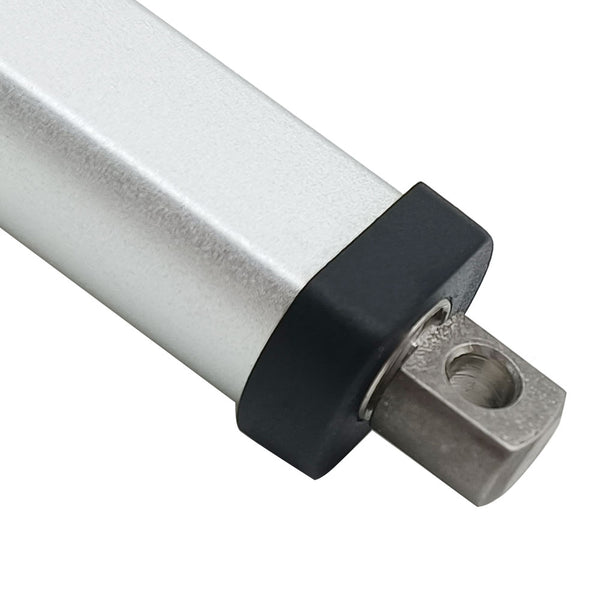

Tube télescopique en acier inoxydable et tube extérieur en alliage d'aluminium, bonne résistance à la corrosion
Forte poussée, jusqu'à 188N / 19 kg / 42 lbs
Options de vitesse multiples, de 5 mm/seconde à 150 mm/seconde
Options de course multiples, de 10 mm à 100 mm
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés (non réglables), la vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 6V, CC 12V ou CC 24V
Course optionnelle: 100mm

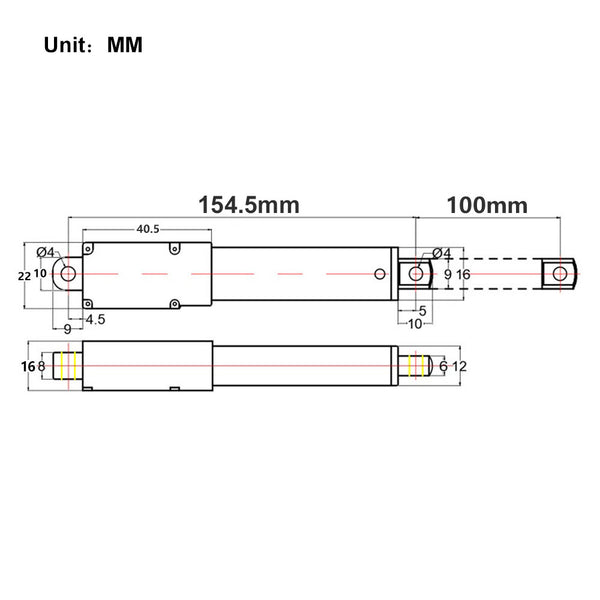

Longueur d'installation : 55mm + course
Vitesse optionnelle: 5mm±1mm/s, 7mm±2mm/s, 9.5mm±2mm/s, 15mm±3mm/s, 30mm±5mm/s, 50mm±10mm/s, 150mm±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale: 188N / 19 kg / 42 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 0.02~0.04A à 12V, ou 0.01~0.02A à 24V, ou 0.04~0.08A à 6V
Courant à pleine charge: 0.2~0.3A à 12V, ou 0.1~0.15A à 24V, ou 0.4~0.6A à 6V
Diamètre du tube extérieur: 12*16mm
Diamètre du tube télescopique: 6*9mm
Diamètre des trous de montage: 4mm
Matériau du boîtier: alliage de zinc
Matériau du tube télescopique: acier inoxydable
Matériau du tube extérieur: alliage d'aluminium
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%

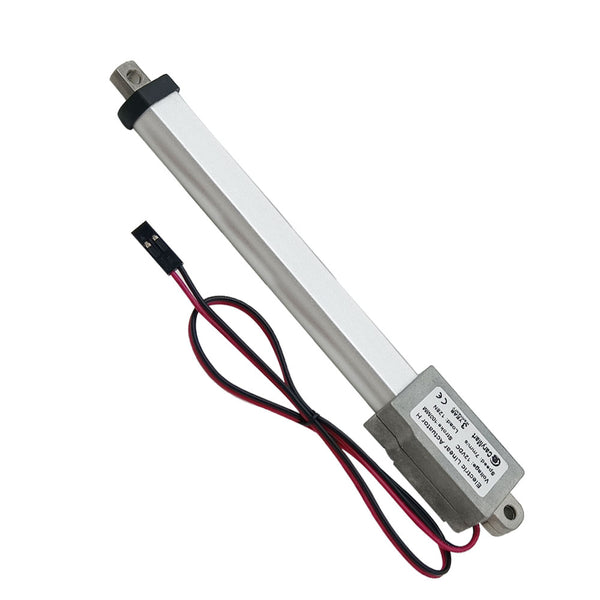

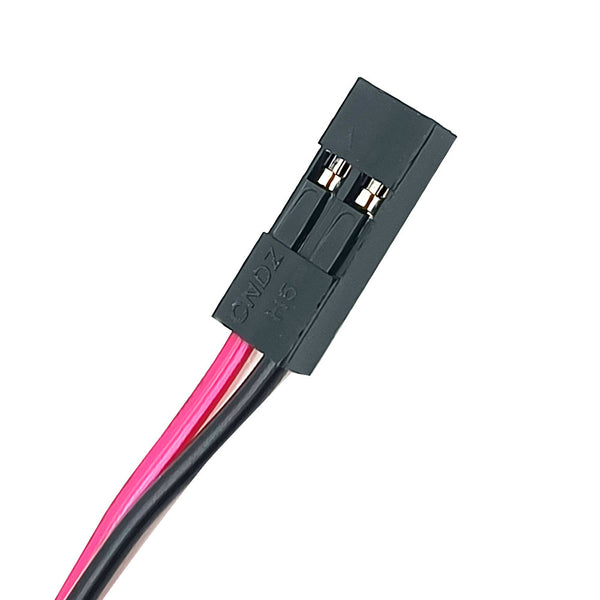

Norme de prise: fil à deux conducteurs ordinaires
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 45dB à 55dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP54, ne convient pas à une utilisation en extérieur.

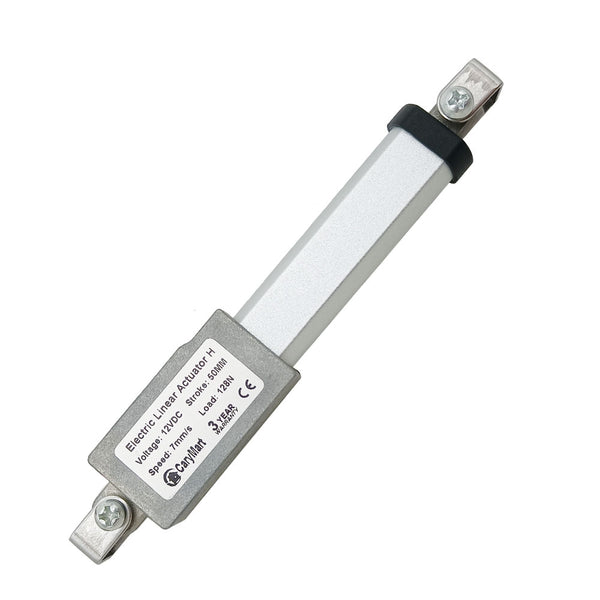

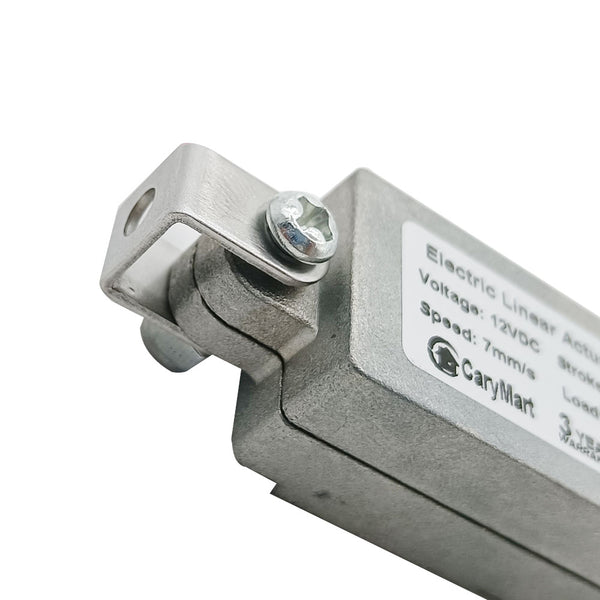

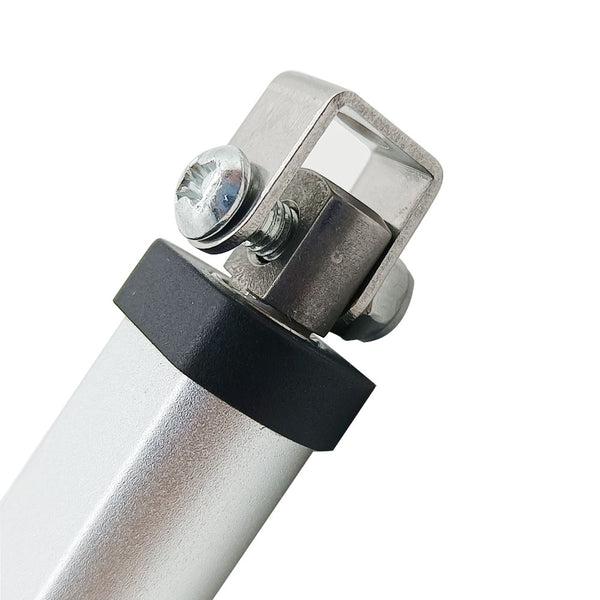

Support Fixe:
1. Cet vérin électrique ne contient pas de supports de montage fixes, veuillez cliquer ici pour acheter.
2. Chaque vérin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.
3. Supports de montage compatibles: Support F.
Opération:
Lorsque le vérin électrique est connecté à l'alimentation CC, la tige de course s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige de course se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.
Remarquer:
1. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique veuillez cliquer ici pour acheter.
2. Si vous souhaitez utiliser des interrupteurs de fin de course externes pour arrêter la vérin électrique à n'importe quelle position, veuillez cliquer ici pour acheter.
3. Si vous souhaitez utiliser un interrupteur à télécommande pour faire fonctionner la vérin électrique, veuillez cliquer ici pour acheter.
4. Cet vérin électrique est le produit personnalisé, nous devons passer 7 à 10 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Différentes vitesses et poussée maximale correspondante:
Vitesse à vide | Poussée maximale |
5mm/s | 188N / 19 kg / 42 lbs |
7mm/s | 128N / 13 kg / 29 lbs |
9.5mm/s | 96N / 9.8 kg / 21 lbs |
15mm/s | 64N / 6.5 kg / 14 lbs |
30mm/s | 32N / 3.2 kg / 7 lbs |
50mm/s | 19N / 1.9 kg / 4 lbs |
150mm/s | 6N / 0.6 kg / 1.3 lbs |
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 6 à 10 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
Nous pouvons fournir des fichiers modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
