Contrôleur à glissière à vérin électrique avec potentiomètre externe 10K (Modèle 0043090)

Prix régulier €75,00

Frais de port calculés à l'étape de paiement.



Vidéo de démonstration du fonctionnement du produit :

Utilisez un potentiomètre à glissière pour contrôler la course de le vérin électrique

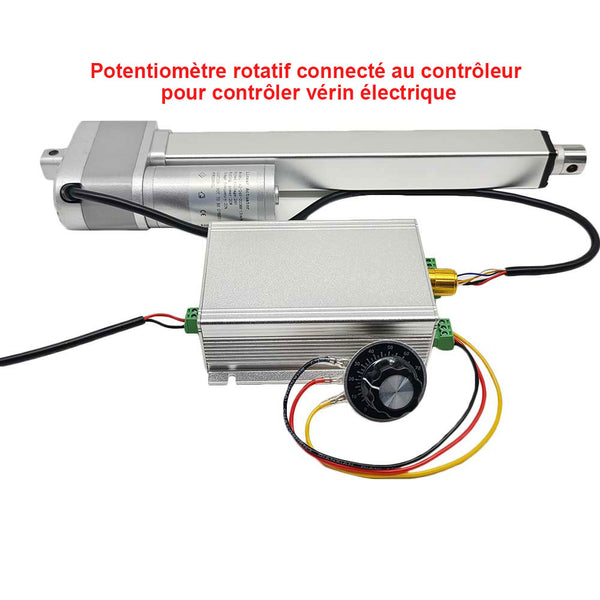

Utilisez un potentiomètre rotatif pour contrôler la course de le vérin électrique

Contenu :
1 x Contrôleur à glissière

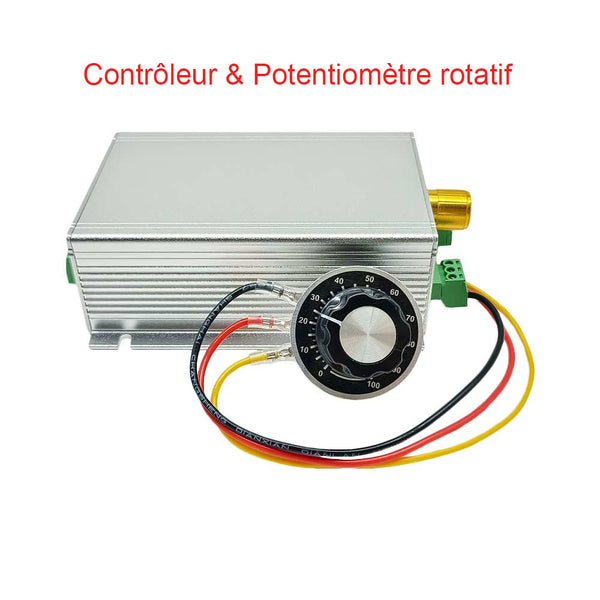

1 x 10K potentiomètre (potentiomètre à glissière ou potentiomètre rotatif en option)
1 x Manuel utilization

Caractéristiques :
Modèle : 0043090
Tension de fonctionnement : 12V CC ou 24V CC, veuillez utiliser une alimentation de 12V/5 A ou 24V/3 A ou plus pour l'alimenter.
Tension de sortie : 12V CC ou 24V CC
Courant nominal : 10 A
Dimension du contrôleur : 113 x 88 x 39 mm
Avec un bouton de commande de course et un bouton d'apprentissage
Avec un potentiomètre 10K connecté en externe
Options de vitesse multiples: 5mm/s, 10mm/s, 15mm/s, 20mm/s, 30mm/s, 50mm/s, 100mm/s, 160mm/s
Convient aux vérins électriques de type A2 avec potentiomètre interne
La course de le vérin électrique A2 peut être contrôlée en tournant le bouton du contrôleur ou en actionnant le potentiomètre à glissière ou le potentiomètre rotatif connecté au contrôleur.

Câblage :
Si vous voulez contrôler un vérin électrique 24V CC, faire comme suivant :
1) Connecter le pôle positif de l'alimentation en CC à la borne d'entrée <+> du contrôleur, et connecter le pôle négatif de l'alimentation en CC à la borne d'entrée <-> du contrôleur.
2) Connecter les cinq fils de l'vérin électrique au contrôleur dans l'ordre noir, rouge, bleu, blanc et jaune, et vous pouvez échanger les fils noir et rouge de l'vérin électrique pour changer le sens de déplacement de l'vérin électrique.
3) Connectez les trois fils du potentiomètre au contrôleur selon le schéma de connexion.

Remarque : Lorsque vous achetez le vérin électrique et le contrôleur à glissière ensemble, nous aurons déjà apparié le contrôleur à glissière au vérin électrique et vous pourrez directement utiliser le contrôleur à glissière et le potentiomètre pour contrôler l'extension et la rétraction du vérin électrique.

Opération:
Basculez l'interrupteur à bascule vers la droite, ce qui signifie que l'vérin électrique est contrôlé par l'interrupteur rotatif.
Basculez l'interrupteur à bascule vers la gauche, ce qui signifie que l'vérin électrique est contrôlé par le potentiomètre.

1) Le fonctionnement par l’interrupteur rotatif :
Tournez l'interrupteur rotatif dans une position de sa course, le vérin électrique s'étendra ou se rétractera à la position correspondante dans sa course en conséquence.

2) Le fonctionnement par le potentiomètre à glissière :
Faites glisser la poignée du potentiomètre à glissière dans une position de sa course, le vérin électrique s'étendra ou se rétractera à la position correspondante dans sa course en conséquence.

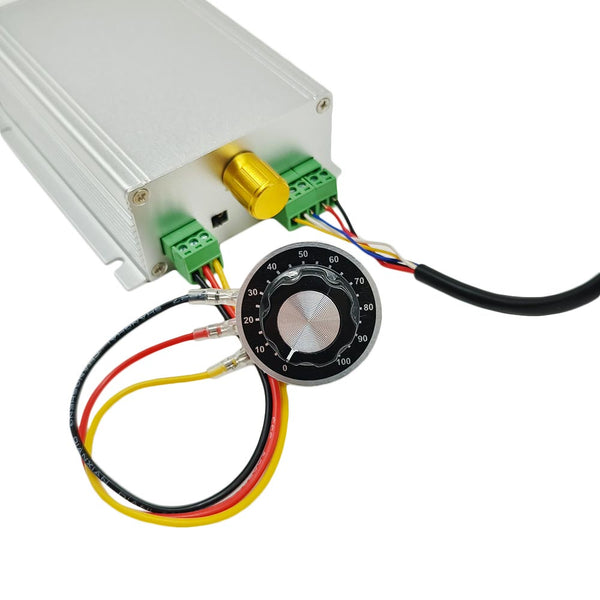

3) Le fonctionnement par le potentiomètre rotatif :
Le potentiomètre rotatif a une plage d'échelle de 0 à 100, qui correspond au pourcentage de la course correspondante du vérin électrique.
Tournez le potentiomètre rotatif sur une position de l'échelle, le vérin électrique s'étendra ou se rétractera à la position correspondante dans sa course en conséquence.

Lorsque l'vérin électrique est arrêté, la LED d'état clignote lentement ; Lorsque l'vérin électrique est sorti ou rentré, la LED d'état clignote rapidement.
