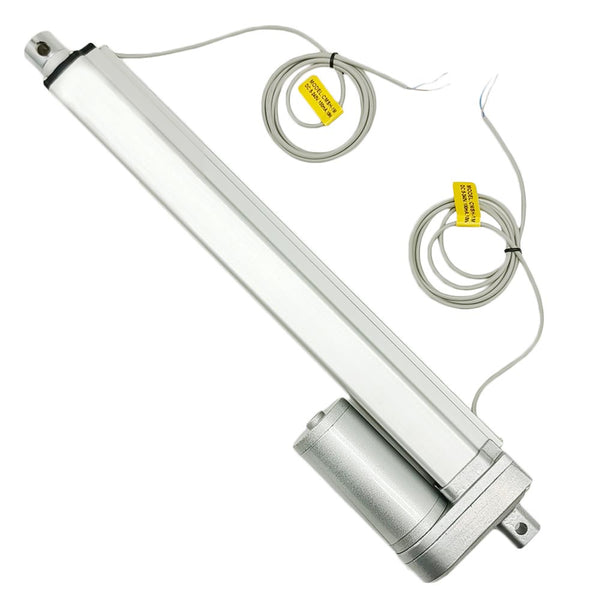

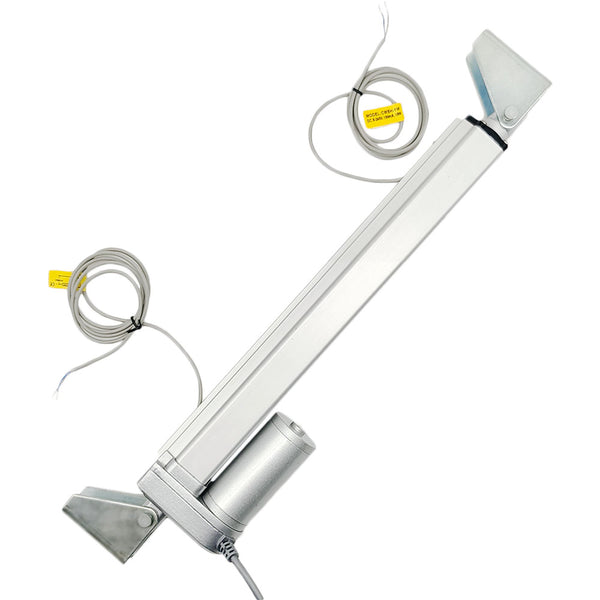

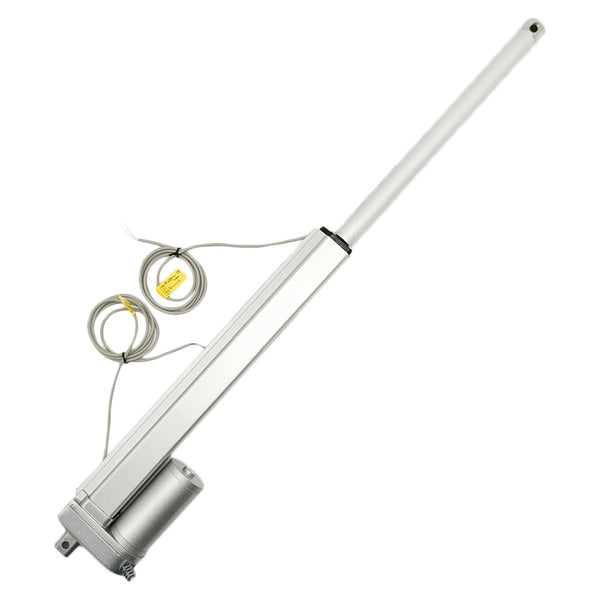

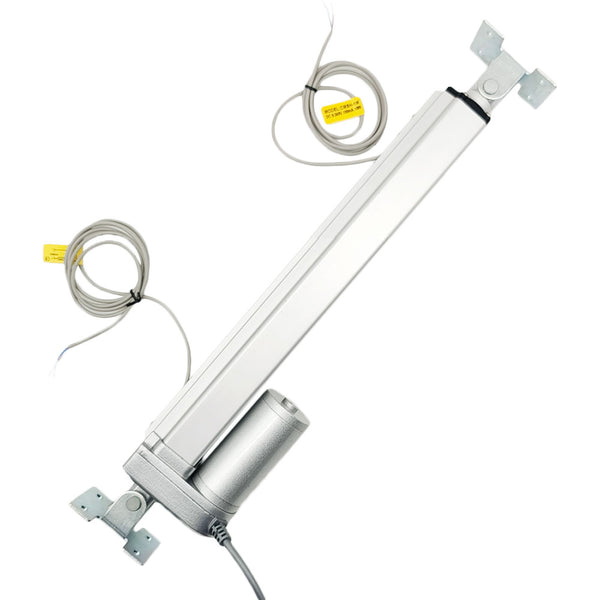

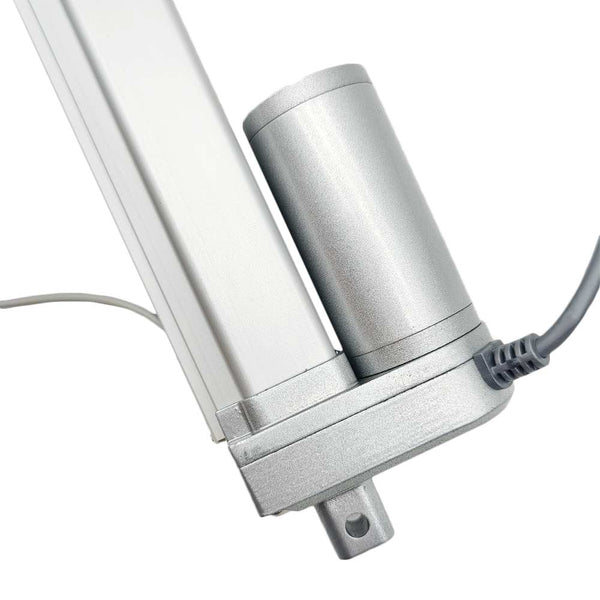

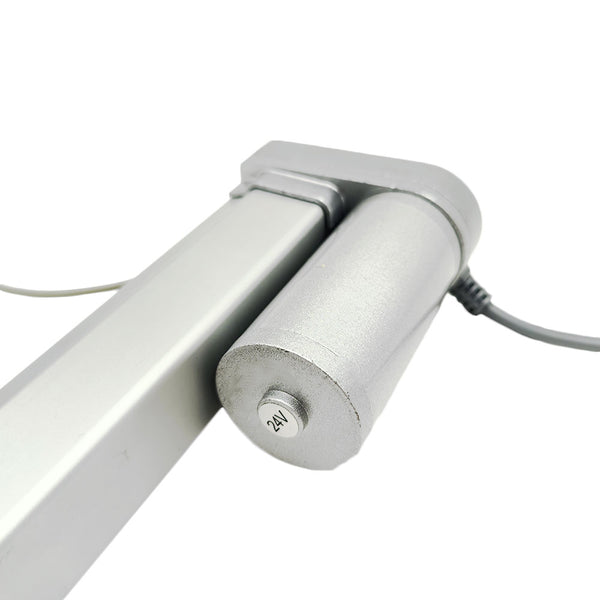

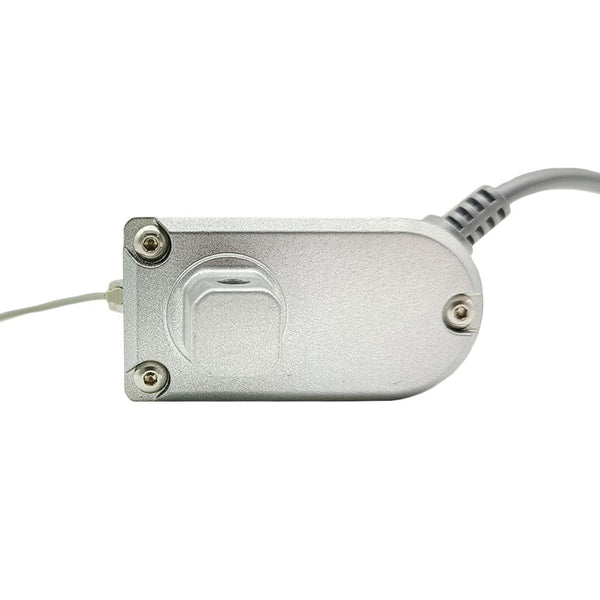

Il s'agit d'un mini vérin électrique industriel à course réglable et à course standard de 250 mm. Il est équipé de deux interrupteurs magnétiques externes qui peuvent glisser librement, et en ajustant la position de ces deux interrupteurs magnétiques, l'vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie. Par exemple, pour un vérin électrique avec une course de 250 mm, vous pouvez le régler pour se déplacer dans une plage de course de 50 mm à 230 mm.
Il est couramment utilisé pour les portes, fenêtres, caves, trappes,
systèmes de suivi solaire, dispositifs médicaux, machines agricoles,
véhicules, navires, plates-formes élévatrices, tables élévatrices,
ascenseurs télé, robots, armoires, canapés de massage, lits électriques,
chaises médicales et autres équipements électriques. Il peut ouvrir, fermer,
pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Principales caractéristiques :
- Produits de haute qualité et Services de haute qualité
- Nouvelle conception de boîtier, stabilité de travail élevée
- Boîtier métallique, capable de travailler dans des environnements très difficiles
- Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
- Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
- Conception robuste, moteur CC haute puissance
- Forte poussée, jusqu'à 2000 N / 200 kg / 450 lbs à 5 mm / seconde
- Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
- Options de course multiples, de 10 mm à 1500 mm (Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 1500 mm, par exemple 380 mm, 750 mm, 1250 mm)
- Technologie avancée étanche à l'eau et à la poussière
- Faible consommation d'énergie et faible bruit
- Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite

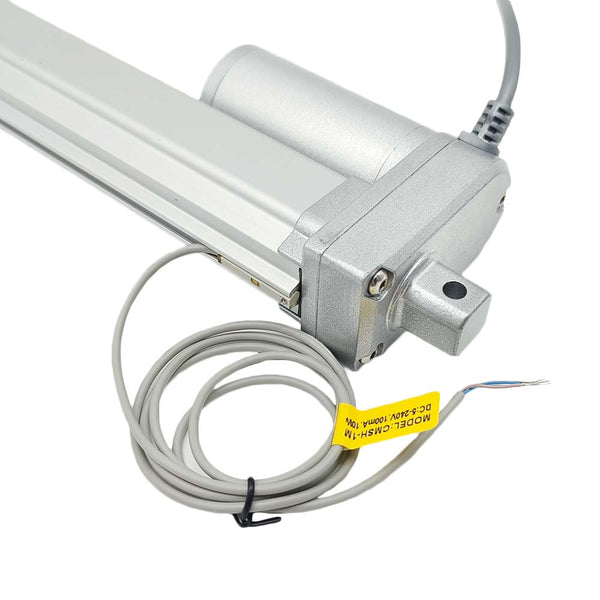

- Équipé de deux interrupteurs magnétiques externes pouvant glisser librement, en ajustant la position de ces deux interrupteurs magnétiques, l'vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie (Les interrupteurs magnétiques externes doivent être utilisés en conjonction avec le contrôleur d'interrupteur magnétique)
- Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
- L'orientation du connecteur avant est par défaut; nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client.
- Dispositif de commande manuelle disponible en option, permettant d'étendre ou de rétracter la tige télescopique du vérin électrique à l'aide d'outils manuels.
- Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise
- Sans entretien

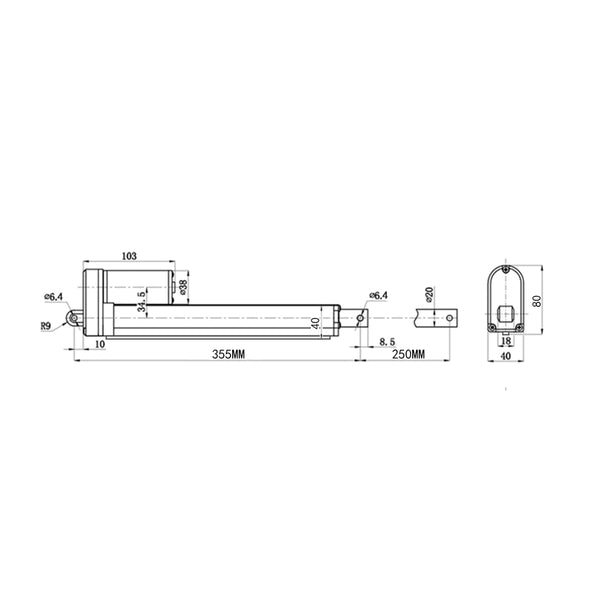

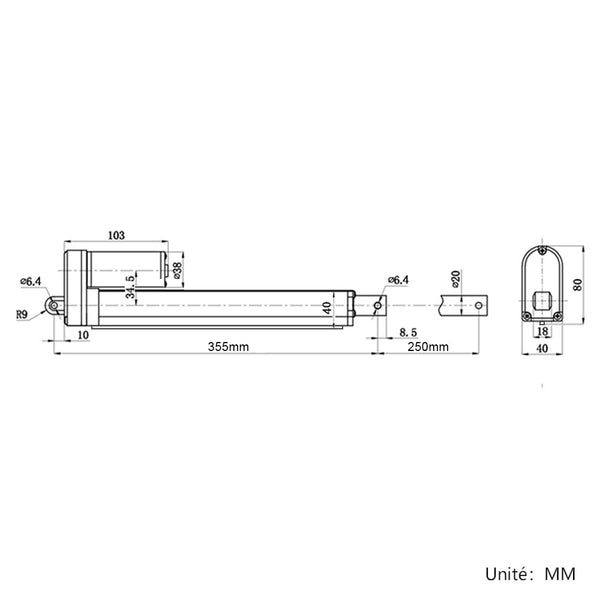

Course et longueur (Modèle 0041522-3)
| Paramètre | Valeur |
|---|---|
| Course | 250 mm |
| Longueur de rétraction | 355 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement rétracté) |
| Longueur d'extension | 605 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement étendu) |
La vérin électrique est doté de deux interrupteurs de fin de course
intégrés. Lorsque le vérin électrique est entièrement rétracté ou
entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course
intégrés pendant la production pour répondre aux longueurs de course et
de rétraction spécifiées par le client.
Remarque 1 : La course spécifiée doit être inférieure à la course standard du vérin commandé. Par exemple, une course spécifiée de 230 mm est inférieure à la course standard du vérin commandé (250 mm). Dans ce cas, la longueur de retrait sera réduite d'une valeur équivalente, ce qui donnera une longueur de retrait de 335 mm. Vous pouvez bien sûr choisir de conserver la longueur de retrait standard d'origine, soit 355 mm.
Remarque 2 : La longueur de rétraction spécifiée doit être inférieure à la longueur de rétraction standard du vérin commandé. Par exemple, une longueur de rétraction spécifiée de 325 mm est inférieure à la longueur de rétraction standard du vérin commandé (355 mm). Dans ce cas, la course doit également être réduite d'une valeur équivalente, ce qui donne une course effective de 220 mm.
Spécifications du produit
| Paramètre | Valeur |
|---|---|
| Tension de travail | CC 12V, CC 24V, CC 36V ou CC 48V (24V étant le plus couramment utilisé) |
| Course | 10 pouces / 250 mm |
| Vitesse optionnelle (à vide) | 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s, 40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s (La vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.) |
| Capacité de charge maximale | 2000 N / 200 kg / 450 lbs à 5 mm / seconde (Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.) |
| Courant à vide | 0.5~1A à 12V ou 0.3~0.5A à 24V |
| Courant à pleine charge | 3~6A à 12V ou 1.5~3A à 24V |
| Alimentation électrique recommandée | 12V/6A ou 24V/3A |
| Diamètre de l’arbre | 20mm |
| Diamètre du trou de montage du connecteur avant/arrière | 6mm |
| Matériau du boîtier | alliage d'aluminium |
| Matériau de la tige télescopique | alliage d'aluminium |
| Matériel d’engrenage | alliage d'acier |
| Type de moteur | moteur à courant continu brossé |
| Cycle de service | 20%, max 5 minutes d'utilisation continue |
| Durée de vie | environ 25,000 cycles |
| Câble d'alimentation | fil à deux conducteurs ordinaires |
| Longueur de câble pour le vérin électrique | 500±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques |
| Certifications | CE |
| Température de l'environnement | -26℃ à 85℃ |
| Bruit de fonctionnement | environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.) |
| Niveau de l'indice de protection | IP65 |
Différentes vitesses et poussée maximale correspondante
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
|---|---|---|---|
| 5mm/s | 2.5mm/s | 2000 N / 200 kg / 450 lbs | 2200 N / 220 kg / 490 lbs |
| 10mm/s | 5mm/s | 1000 N / 100 kg / 200 lbs | 1100 N / 110 kg / 250 lbs |
| 15mm/s | 7.5mm/s | 800 N / 80 kg / 180 lbs | 900 N / 90 kg / 200 lbs |
| 20mm/s | 10mm/s | 700 N / 70 kg / 160 lbs | 800 N / 80 kg / 180 lbs |
| 25mm/s | 13mm/s | 600 N / 60 kg / 130 lbs | 700 N / 70 kg / 160 lbs |
| 40mm/s | 20mm/s | 350 N / 35 kg / 80 lbs | 400 N / 40 kg / 90 lbs |
| 55mm/s | 28mm/s | 250 N / 25 kg / 60 lbs | 300 N / 30 kg / 70 lbs |
| 65mm/s | 33mm/s | 200 N / 20 kg / 50 lbs | 250 N / 25 kg / 60 lbs |
| 100mm/s | 50mm/s | 150 N / 15 kg / 30 lbs | 100 N / 10 kg / 20 lbs |
| 160mm/s | 80mm/s | 100 N / 10 kg / 20 lbs | 50 N / 5 kg / 10 lbs |
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses, la force d'autoblocage est supérieure à la poussée.
7. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.

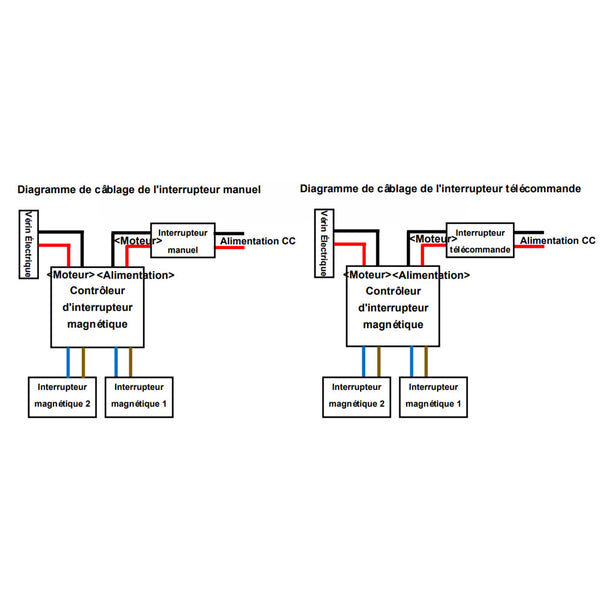

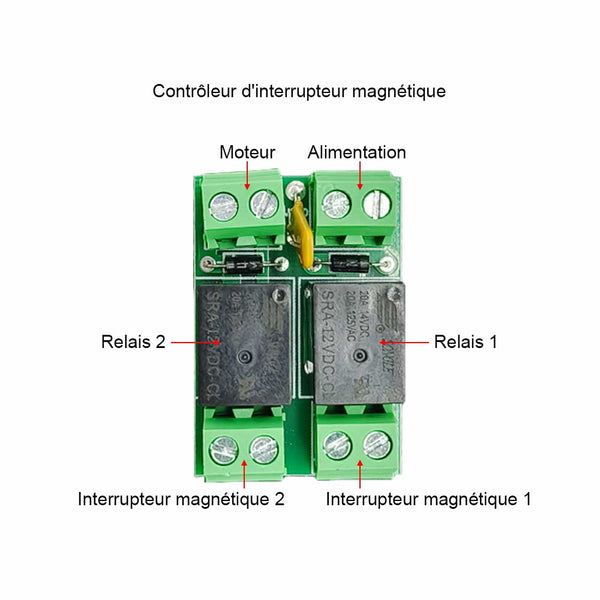

Câblage

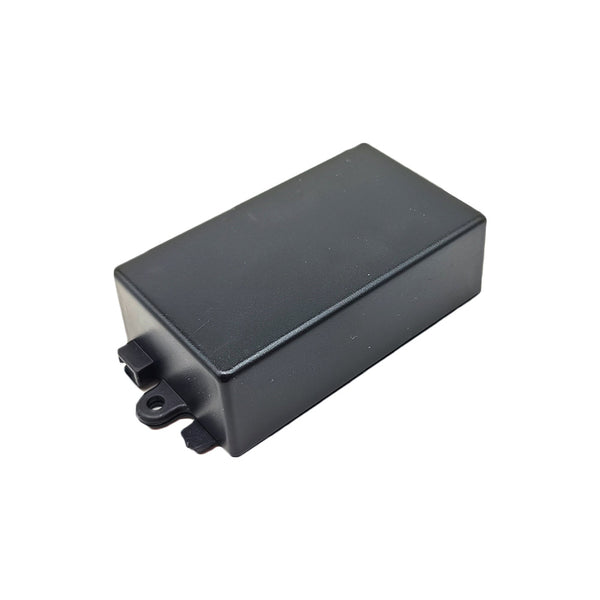

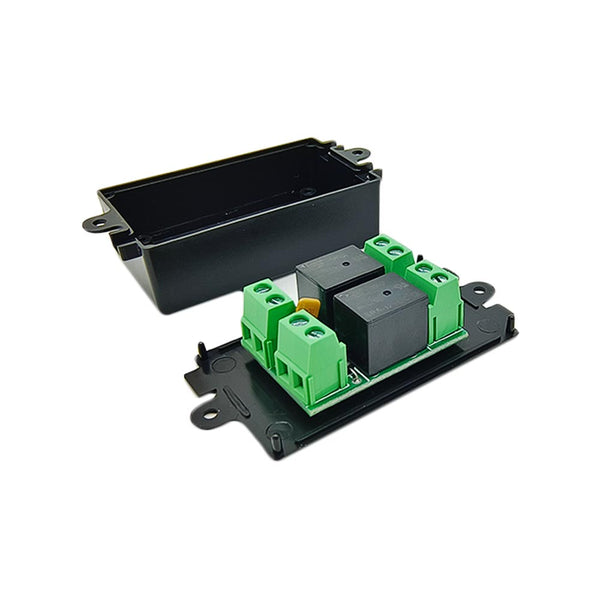

1) Connectez deux fils de l'alimentation CC aux deux bornes
<Alimentation> du contrôleur, et vous pouvez échanger ces deux fils pour
changer le sens de déplacement du vérin électrique.
2) Connectez deux fils du vérin électrique aux deux bornes <Moteur> du
contrôleur, et vous pouvez échanger ces deux fils pour changer le sens
de déplacement du vérin électrique.
3) Connectez deux fils d'un interrupteur magnétique aux deux bornes <Interrupteur
magnétique 1> du contrôleur, et connectez deux fils d'un autre
interrupteur magnétique aux deux bornes <Interrupteur magnétique 2> du
contrôleur.
4) Si vous souhaitez utiliser un interrupteur manuel ou un interrupteur
télécommande pour faire fonctionner le vérin électrique, veuillez suivre
le schéma de connexion ci-dessous pour connecter l'interrupteur manuel
ou l'interrupteur télécommande entre le contrôleur et l'alimentation CC.
Remarque : Les deux fils de l'interrupteur magnétique ne peuvent pas
être connectés à l'envers, veuillez suivre le schéma de connexion
ci-dessous pour un câblage spécifique.
Opération
1. Le fonctionnement par l'interrupteur manuel :
Presser et maintenez le bouton <Haut> de l’interrupteur manuel : le
vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position
d'un interrupteur magnétique, le vérin électrique s'arrête
automatiquement.
Presser et maintenez le bouton <Bas> de l’interrupteur manuel : le vérin
électrique se rétracte vers l'intérieur, lorsqu'il atteint la position
d'un autre interrupteur magnétique, le vérin électrique s'arrête
automatiquement.
2. Le fonctionnement par l'interrupteur télécommande :
Presser et maintenez le bouton ▲ de l’télécommande : le vérin électrique
s'étend vers l'extérieur, lorsqu'il atteint la position d'un
interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Presser et maintenez le bouton ▼ de l’télécommande : le vérin électrique
se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre
interrupteur magnétique, le vérin électrique s'arrête automatiquement.

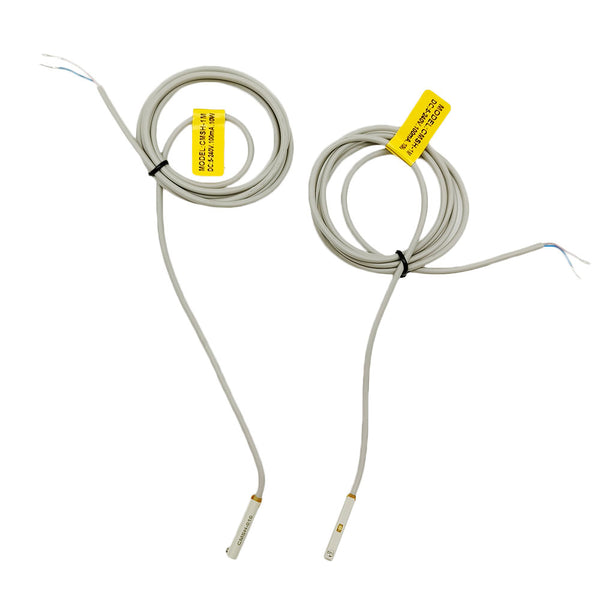

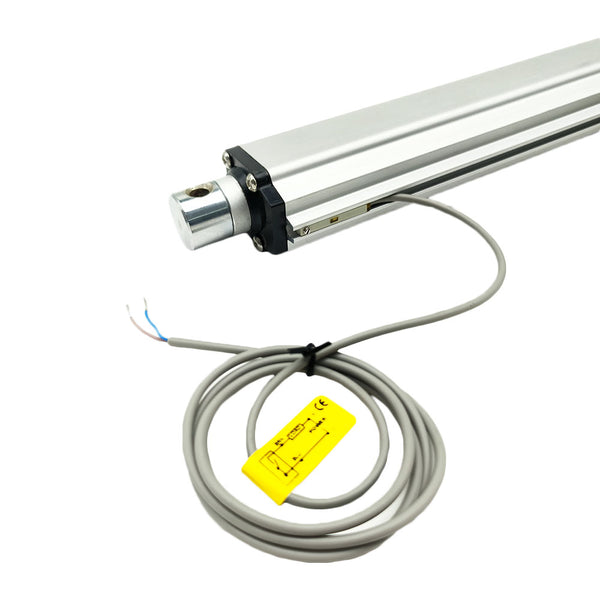

Comment ajuster la position de l'interrupteur magnétique
Vous pouvez utiliser un petit tournevis pour desserrer la vis de
fixation de l'interrupteur magnétique, puis déplacer l'interrupteur
magnétique vers une position appropriée et resserrer la vis de fixation
à nouveau.
Remarquer : Si les positions des deux interrupteurs magnétiques sont
inversées, veuillez intervertir leurs positions.

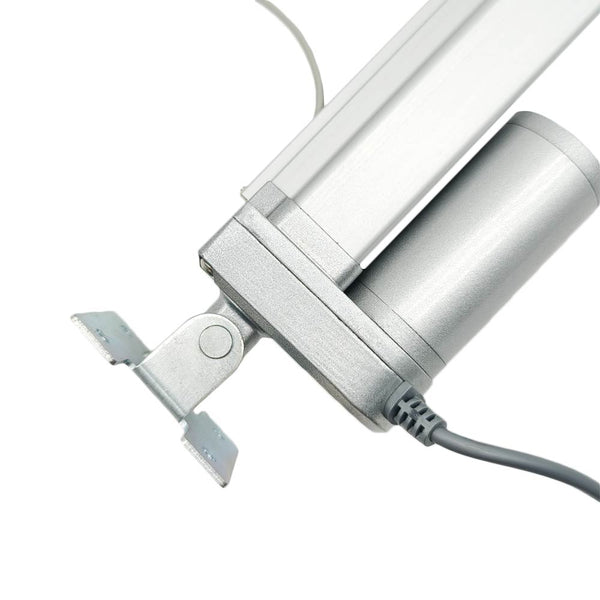

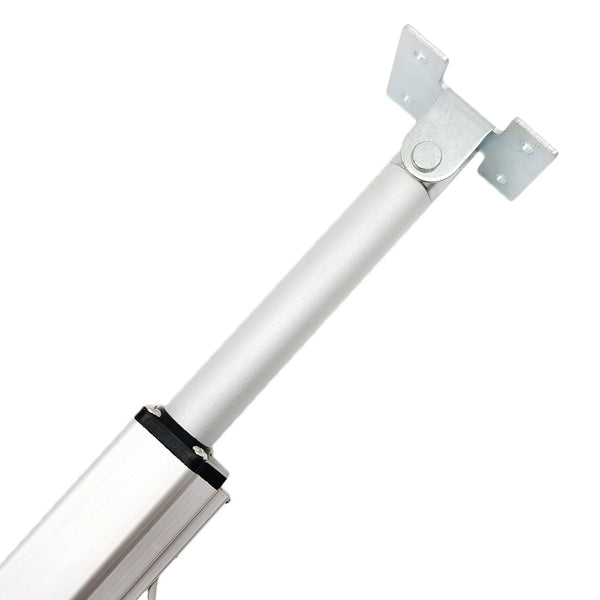

Support fixe et autres accessoires de commande

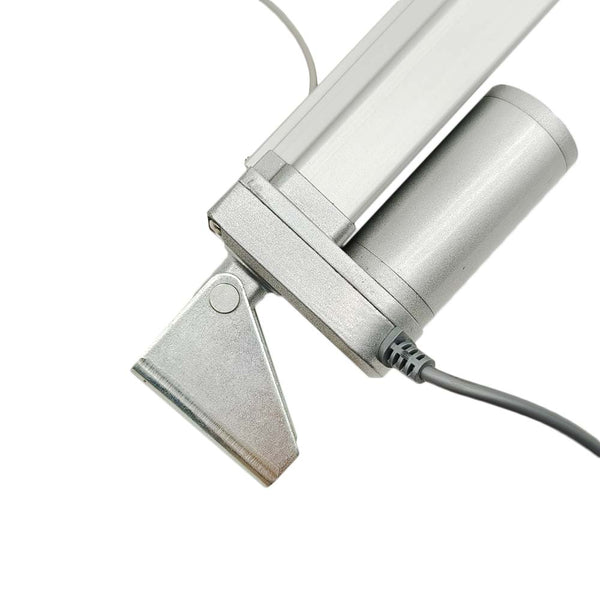

1. Cet actionneur linéaire ne contient pas de supports de montage fixes, veuillez cliquer ici pour acheter. (Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique)
2. Supports de montage compatibles : Support A et Support C .
3. Ce verin électrique est également compatible avec trois supports de montage plats : Support de plaque plate de montage de la tête (Modèle 0043071) , Support de plaque plate de montage du bas (Modèle 0043072) et Base plate de montage (Modèle 0043070)

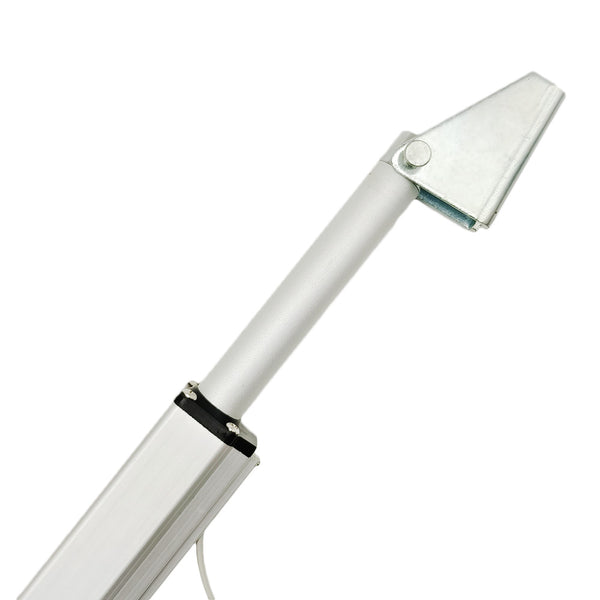

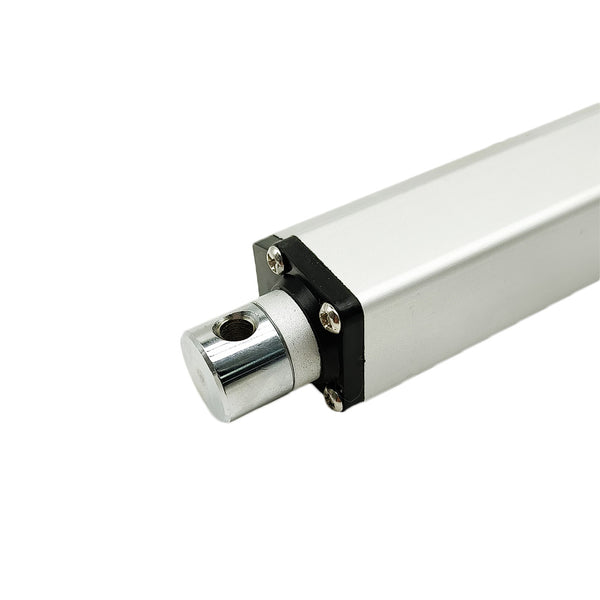

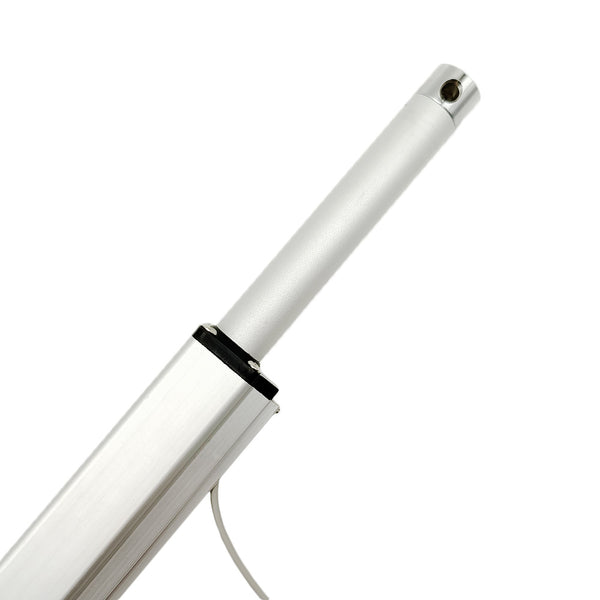

4. Le style du connecteur avant du vérin électrique peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation. Si vous avez besoin de personnalisation, veuillez cliquer ici pour acheter l'option personnalisée.
5. Le connecteur fisheye du vérin électrique est personnalisable et peut être utilisé avec un connecteur à filetage interne. Si vous avez besoin de personnalisation, veuillez cliquer ici pour acheter l'option personnalisée.
6. L'orientation du connecteur avant du vérin électrique est par défaut; nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client. Pour faire pivoter le connecteur avant de 90 degrés, cliquez ici pour acheter l'option de rotation.
7. Le vérin électrique peut être équipé d’un dispositif de commande manuelle . Même en cas de coupure de courant, il est possible d’étendre ou de rétracter sa tige télescopique à l'aide d'outils manuels.
8. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique veuillez cliquer ici pour acheter.
9. Si vous souhaitez utiliser un interrupteur à télécommande pour faire fonctionner la vérin électrique, veuillez cliquer ici pour acheter.
Délai de production & Retour ou Échange
Les vérins électriques sont des produits personnalisés et ne sont pas en stock, et nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
