Il s'agit d'un mini vérin électrique industriel d'une course de 50 mm, compatible avec une alimentation CC de 12V, 24V, 36V ou 48V et offrant une poussée maximale de 2000 N / 200 kg. Il est idéal pour des secteurs tels que la domotique, l'automatisation industrielle et le médical.
Il est couramment utilisé pour les portes, fenêtres, caves, trappes,
systèmes de suivi solaire, dispositifs médicaux, machines agricoles,
véhicules, navires, plates-formes élévatrices, tables élévatrices,
ascenseurs télé, robots, armoires, canapés de massage, lits électriques,
chaises médicales et autres équipements électriques. Il peut ouvrir, fermer,
pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Principales caractéristiques :
- Produits de haute qualité et Services de haute qualité
- Nouvelle conception de boîtier, stabilité de travail élevée
- Boîtier métallique, capable de travailler dans des environnements très difficiles
- Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
- Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
- Conception robuste, moteur CC haute puissance
- Forte poussée, jusqu'à 2000 N / 200 kg / 450 lbs à 5 mm / seconde
- Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
- Options de course multiples, de 10 mm à 1500 mm (Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 1500 mm, par exemple 380 mm, 750 mm, 1250 mm)
- Technologie avancée étanche à l'eau et à la poussière
- Faible consommation d'énergie et faible bruit
- Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite
- Sortie de signal de l'interrupteur de fin de course intégré en option
- Potentiomètre intégré en option
- Capteur Hall intégré en option, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2, 4 ou plusieurs vérins électriques de manière entièrement synchrone.
- Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
- L'orientation du connecteur avant est par défaut; nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client.
- Dispositif de commande manuelle disponible en option, permettant d'étendre ou de rétracter la tige télescopique du vérin électrique à l'aide d'outils manuels.
- Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise
- Sans entretien
Opération
Lorsque le fil d'alimentation marron est connecté au pôle positif de l'alimentation CC et que le fil d'alimentation bleu est connecté au pôle négatif de l'alimentation CC, la tige télescopique s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige télescopique se rétractera vers l'intérieur.

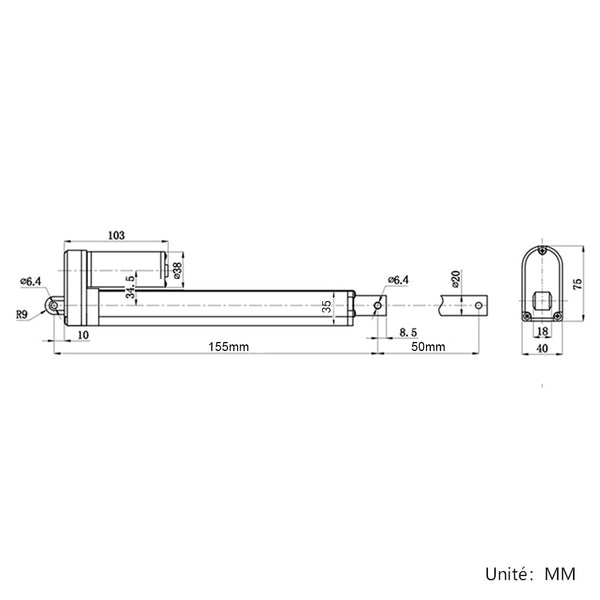

Course et longueur (Modèle 0041501)
| Paramètre | Valeur |
|---|---|
| Course | 50 mm |
| Longueur de rétraction | 155 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement rétracté) |
| Longueur d'extension | 205 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement étendu) |
La vérin électrique est doté de deux interrupteurs de fin de course
intégrés. Lorsque le vérin électrique est entièrement rétracté ou
entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course
intégrés pendant la production pour répondre aux longueurs de course et
de rétraction spécifiées par le client.
Remarque 1 : La course spécifiée doit être inférieure à la course standard du vérin commandé. Par exemple, une course spécifiée de 40 mm est inférieure à la course standard du vérin commandé (50 mm). Dans ce cas, la longueur de retrait sera réduite d'une valeur équivalente, ce qui donnera une longueur de retrait de 145 mm. Vous pouvez bien sûr choisir de conserver la longueur de retrait standard d'origine, soit 155 mm.
Remarque 2 : La longueur de rétraction spécifiée doit être inférieure à la longueur de rétraction standard du vérin commandé. Par exemple, une longueur de rétraction spécifiée de 140 mm est inférieure à la longueur de rétraction standard du vérin commandé (155 mm). Dans ce cas, la course doit également être réduite d'une valeur équivalente, ce qui donne une course effective de 35 mm.
Spécifications du produit
| Paramètre | Valeur |
|---|---|
| Tension de travail | CC 12V, CC 24V, CC 36V ou CC 48V (24V étant le plus couramment utilisé) |
| Course | 2 pouces / 50 mm |
| Vitesse optionnelle (à vide) | 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s, 40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s (La vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.) |
| Capacité de charge maximale | 2000 N / 200 kg / 450 lbs à 5 mm / seconde (Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.) |
| Courant à vide | 0.5~1A à 12V ou 0.3~0.5A à 24V |
| Courant à pleine charge | 3~6A à 12V ou 1.5~3A à 24V |
| Alimentation électrique recommandée |
1 vérin : 12V/6A ou 24V/3A 2 vérins : 12V/10A ou 24V/5A 3~4 vérins : 12V/20A ou 24V/10A 6~8 vérins : 12V/50A ou 24V/25A |
| Diamètre de l’arbre | 20mm |
| Diamètre du trou de montage du connecteur avant/arrière | 6mm |
| Matériau du boîtier | alliage d'aluminium |
| Matériau de la tige télescopique | alliage d'aluminium |
| Matériel d’engrenage | alliage d'acier |
| Type de moteur | moteur à courant continu brossé |
| Cycle de service | 20%, max 5 minutes d'utilisation continue |
| Durée de vie | environ 25,000 cycles |
| Câble d'alimentation |
fil à deux conducteurs ordinaires (vérins normaux) fil à cinq conducteurs (vérins avec potentiomètres intégrés) fil à six conducteurs (vérins avec capteurs à effet Hall intégrés) fil à quatre / cinq / six conducteurs (vérins avec sorties de signal de fin de course intégrées) |
| Longueur de câble pour le vérin électrique normal | 500±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques |
| Certifications | CE |
| Température de l'environnement | -26℃ à 85℃ |
| Bruit de fonctionnement | environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.) |
| Niveau de l'indice de protection | IP65 |
Différentes vitesses et poussée maximale correspondante
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
|---|---|---|---|
| 5mm/s | 2.5mm/s | 2000 N / 200 kg / 450 lbs | 2200 N / 220 kg / 490 lbs |
| 10mm/s | 5mm/s | 1000 N / 100 kg / 200 lbs | 1100 N / 110 kg / 250 lbs |
| 15mm/s | 7.5mm/s | 800 N / 80 kg / 180 lbs | 900 N / 90 kg / 200 lbs |
| 20mm/s | 10mm/s | 700 N / 70 kg / 160 lbs | 800 N / 80 kg / 180 lbs |
| 25mm/s | 13mm/s | 600 N / 60 kg / 130 lbs | 700 N / 70 kg / 160 lbs |
| 40mm/s | 20mm/s | 350 N / 35 kg / 80 lbs | 400 N / 40 kg / 90 lbs |
| 55mm/s | 28mm/s | 250 N / 25 kg / 60 lbs | 300 N / 30 kg / 70 lbs |
| 65mm/s | 33mm/s | 200 N / 20 kg / 50 lbs | 250 N / 25 kg / 60 lbs |
| 100mm/s | 50mm/s | 150 N / 15 kg / 30 lbs | 100 N / 10 kg / 20 lbs |
| 160mm/s | 80mm/s | 100 N / 10 kg / 20 lbs | 50 N / 5 kg / 10 lbs |
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses, la force d'autoblocage est supérieure à la poussée.
7. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Support fixe et autres accessoires de commande
1. Cet actionneur linéaire ne contient pas de supports de montage fixes, veuillez cliquer ici pour acheter. (Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique)
2. Ce vérin électrique est compatible avec le Support A , le Support C et trois supports de montage plats : Support de plaque plate de montage de la tête (Modèle 0043071) , Support de plaque plate de montage du bas (Modèle 0043072) et Base plate de montage (Modèle 0043070)
3. Le style du connecteur avant du vérin électrique peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation. Si vous avez besoin de personnalisation, veuillez cliquer ici pour acheter l'option personnalisée.
4. Le connecteur fisheye du vérin électrique est personnalisable et peut être utilisé avec un connecteur à filetage interne. Si vous avez besoin de personnalisation, veuillez cliquer ici pour acheter l'option personnalisée.
5. L'orientation du connecteur avant du vérin électrique est par défaut; nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client. Pour faire pivoter le connecteur avant de 90 degrés, cliquez ici pour acheter l'option de rotation.
6. Le vérin électrique peut être équipé d’un dispositif de commande manuelle . Même en cas de coupure de courant, il est possible d’étendre ou de rétracter sa tige télescopique à l'aide d'outils manuels.
7. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique veuillez cliquer ici pour acheter.
8. Si vous souhaitez utiliser des interrupteurs de fin de course externes pour arrêter la vérin électrique à n'importe quelle position, veuillez cliquer ici pour acheter.
9. Si vous souhaitez utiliser un interrupteur à télécommande pour faire fonctionner la vérin électrique, veuillez cliquer ici pour acheter.
10. Si vous souhaitez contrôler 2, 4 ou plusieurs vérins électriques de manière entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à chaque vérin électrique et acheter un contrôleur de synchronisation, veuillez cliquer ici pour acheter.
Délai de production & Retour ou Échange
Les vérins électriques sont des produits personnalisés et ne sont pas en stock, et nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
