Autre vidéo:
Démonstration de l'ouverture d'une porte de cave à l'aide d'un vérin électrique
Comment Choisir Le Vérin Électrique Approprié En Fonction Du Poids De La Trappe?
Cliquez ici s'il vous plait :
https://www.verinelectrique.fr/blogs/nouvelles/comment-choisir-le-verin-electrique-approprie-en-fonction-du-poids-de-la-trappe
Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
Contenu:
1 × Vérins électriques B
1 × Récepteur: S1PF-DC12 / S1PF-DC24
1 × Émetteur: CP-3
2 × Supports de fixation B
1 × Manuel d'utilisateur
Les informations pour les vérins électriques:
Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité
Engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 6000N / 600 Kgs / 1300 lbs
Options de vitesse multiples, de 5 mm/seconde à 100 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V ou CC 24V. À moins que vous ne disposiez que d'une alimentation 12V, nous vous recommandons de choisir un vérin électrique avec une tension de travail de 24V.

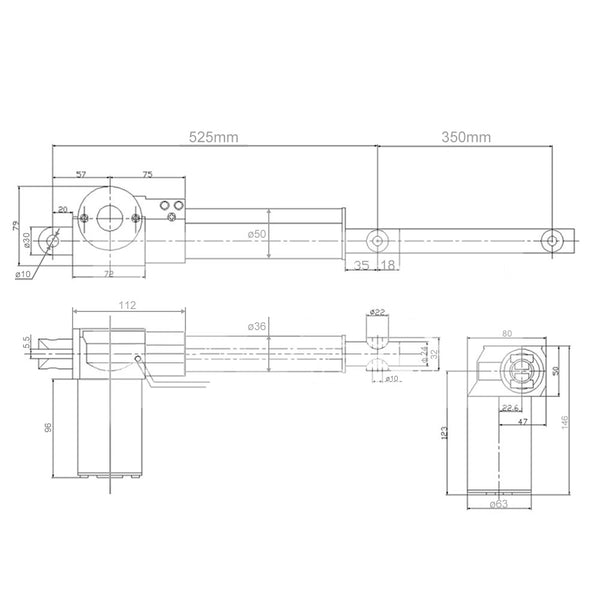

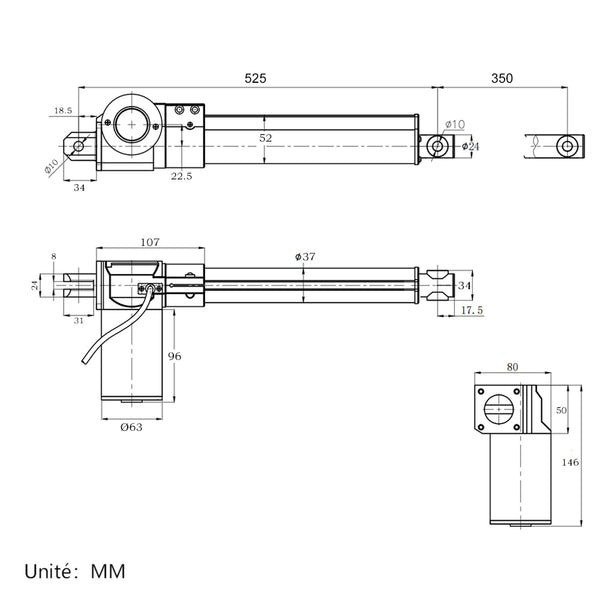

Plage de course : 14 pouces ou 350 mm
Vitesse optionnelle : 5±1mm/s, 9±2mm/s, 18±4mm/s, 25±5mm/s, 32±6mm/s, 50±10mm/s, 100±15mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 6000N / 600 kg / 1300 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 1~2A à 12V ou 0.5~1A à 24V
Courant à pleine charge: 6~12A à 12V ou 3~6A à 24V
Veuillez utiliser une alimentation 12V/10A ou 24V/5A pour alimenter un vérin électrique, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter deux vérins électriques ou utilisez une alimentation 12V/50A ou 24V/25A pour alimenter quatre vérins électriques.
Diamètre de l'arbre: 24 mm
Diamètre des trous de montage: 10 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tube télescopique: alliage d'aluminium
Matériel d'engrenage: plastique polymère
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 3 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire (La prise à quatre broches standard est facultative), ou prise à six broches (avec capteur à effet Hall)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 42dB à 46dB (Les verins électriques linéaires avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP54
Différentes vitesses et poussée maximale correspondante:
Vitesse à vide | Poussée maximale |
5mm/s | 6000N / 600 kg / 1300 lbs |
9mm/s | 3000N / 300 kg / 660 lbs |
18mm/s | 2000N / 200 kg / 440 lbs |
25mm/s | 1000N / 100 kg / 220 lbs |
32mm/s | 800N / 80 kg / 180 lbs |
50mm/s | 600N / 60 kg / 130 lbs |
100mm/s | 300N / 30 kg / 60 lbs |
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Les informations sur la télécommande sans fil :
Application:
Ce récepteur est un contrôleur sans fil pour moteur CC ou actionneur linéaire CC, lui et l'émetteur forment un système émetteur-récepteur. Si vous connectez un moteur CC à ce récepteur, vous pouvez faire tourner le moteur dans le sens positif ou inverse par la télécommande. Si vous connectez un actionneur linéaire CC à ce récepteur, vous pouvez exécuter l'actionneur linéaire pour s'étendre ou se rétracter par la télécommande. Vous pouvez également connecter deux fins de course au récepteur et les utiliser pour arrêter le moteur ou l'actionneur linéaire.
Caractéristique:
Commande sans fil, facile à installer.
Convient pour moteur CC ou actionneur linéaire CC.
Deux versions de tension de fonctionnement: CC 12V ou 24V en option.
Vous pouvez faire tourner le moteur dans le sens positif ou inverse en utilisant les boutons du récepteur ou par l'émetteur.
Vous pouvez exécuter l'actionneur linéaire pour s'étendre ou se rétracter en utilisant les boutons du récepteur ou par l'émetteur.
Avec bornes de contrôle de limite: Vous pouvez connecter des capteurs, des interrupteurs de fin de course ou des dispositifs externes pour arrêter le moteur ou l'actionneur linéaire.
Avec bornes de contrôle filaire: vous pouvez connecter des interrupteurs manuels pour contrôler le moteur ou l'actionneur linéaire.
Vous pouvez utiliser l'émetteur (la télécommande) pour contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S1PF-DC12 / S1PF-DC24
Tension de fonctionnement: 12±1VCC (modèle S1PF-DC12), ou 24±2VCC (modèle S1PF-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Tension de sortie: 12 VCC (modèle S1PF-DC12) ou 24 VCC (modèle S1PF-DC24)
Fréquence de travail: 433.92MHz
Courant Statique: ≤ 10mA
Courant maximal de travail: 40A, donc le courant de démarrage maximal du vérin électrique ou du moteur ne peut pas dépasser 40A.
Gamme de fils pour les bornes: 22-12 AWG
2 Modes Sélectionnables: Interblocage, Momentané
Température de fonctionnement: -20°C ~ +70°C
Dimension de Case: 115 x 95 x 40 mm (4.5 x 3.7 x 1.6 pouces)
Paramètres de Émetteur:
Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Si on étire l’antenne rétractile, on peut obtenir un champ de 2 fois plus large que celui d’initial.
Mode de modulation : ASK
Température d’opération : -20 ° C ~+70 ° C
Dimension unitaire : 92mm x 40mm x 15mm
Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec différents émetteurs, tels que les modèles CWC-3L (étanche, distance de 50 mètres / 150 pieds), C-2-2 (distance de 100 mètres / 300 pieds), C-3-2 (distance de 100 mètres / 300 pieds), CP-3L (distance de 500 mètres / 1500 pieds), CV-2-2 (distance de 500 mètres / 1500 pieds), CG-3 (distance de 500 mètres / 1500 pieds) ou CB-3-2 (distance de 1000 mètres / 3000 pieds).
1) Quand vous réglez le récepteur en mode momentané, il devrait fonctionner avec un émetteur avec deux boutons, par exemple le modèle C-2-2 ou CV-2-2.
2) Quand vous réglez le récepteur en mode d'interblocage, il devrait fonctionner avec un émetteur avec trois boutons, tel que le modèle CWC-3L, C-3-2, CP-3, CG-3 ou CB-3-2.
Gamme de Travail:
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut atteindre différentes distances de travail. Par exemple, lorsque l'émetteur CP-3 et lui forment un ensemble complet, la distance de travail maximale peut atteindre 500 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur CB-3-2 forment un ensemble complet, la distance de travail maximale peut atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. En pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de travail que le récepteur équipé d'une antenne interne.
Utilisation:
Le récepteur peut être utilisé pour contrôler un moteur ou un vérin électrique en CC 12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez choisir le récepteur avec la même version 12VCC; et si l'alimentation de ces équipements est de 24VCC, vous devez choisir le récepteur avec la même version 24VCC
Câblage:
Si vous voulez contrôler un moteur ou un vérin électrique en CC 12V / 24V, faire comme suivant:
1) Connectez le pôle positif de l'alimentation en CC à la borne <+> de l'entrée, et connectez le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée.
2) Connectez deux fils du moteur ou du vérin électrique aux bornes <Moteur>, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Réglage les modes différents de contrôle:
Le récepteur sera réglé en mode Interblocage avant la livraison. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
Remarque: il faut redémarrer le récepteur après avoir changé le mode de contrôle.
1) Réglage du mode d'interblocage: Tournez le interrupteur de mode du récepteur sur L.
Le fonctionnement par l'émetteur, tel que CP-3:
Presser le bouton ▲ de l'émetteur: le moteur tourne dans le sens positif, ou le vérin électrique s'étend.
Presser le bouton ▼ de l'émetteur: le moteur tourne dans le sens inverse, ou le vérin électrique se rétracte.
Presser le bouton ■ de l'émetteur: le moteur ou le vérin électrique s'arrête.
2) Réglage du mode momentané: Tournez le interrupteur de mode du récepteur sur M.
Le fonctionnement par l'émetteur, tel que CP-3:
Presser et maintenez le bouton ▲ de l'émetteur: le moteur tourne dans le sens positif, ou le vérin électrique s'étend.
Relâcher le bouton ▲: le moteur ou le vérin électrique s'arrête.
Presser et maintenez le bouton ▼ de l'émetteur: le moteur tourne dans le sens inverse, ou le vérin électrique se rétracte.
Relâcher le bouton ▼: le moteur ou le vérin électrique s'arrête.
Les bornes de contrôle de limite:
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement fermé), tels que des capteurs, des interrupteurs de fin de course aux bornes des commande de course, puis les utiliser pour arrêter le moteur ou le vérin électrique.
Par exemple, vous pouvez connecter un interrupteur de fin de course normalement fermés aux bornes <COM> et <UP>, et connecter un autre interrupteur de fin de course normalement fermé aux bornes <COM> et <DOWN>. Lorsque le moteur tourne dans le sens positif, ou que le vérin électrique s'étend, si deux bornes <COM> et <UP> sont déconnectées, le moteur ou le vérin électrique s'arrêtera automatiquement. Lorsque le moteur tourne dans le sens de l'inversion, ou que le vérin électrique se rétracte, si deux bornes <COM> et <DOWN> sont déconnectées, le moteur ou le vérin électrique s'arrête automatiquement.
Les bornes de contrôle filaire:
Le récepteur a des bornes de contrôle filaire, et vous pouvez connecter des appareils externes (avec un contact normalement ouvert), tels que des interrupteurs manuels à des bornes de contrôle filaire, puis les utiliser pour arrêter le moteur ou le vérin électrique.
Par exemple, vous pouvez connecter des interrupteurs manuels à trois boutons aux bornes de contrôle filaire <STOP>, <S1>, <COM> et <S2> selon le schéma de câblage suivant.
1) Mode d'interblocage:
Lorsque vous connectez deux bornes <S1> et <COM>, le moteur tourne dans le sens positif ou le vérin électrique électrique s'étend. Et lorsque vous connectez deux bornes <STOP> et <COM>, le moteur ou le vérin électrique s'arrête.
Lorsque vous connectez deux bornes <S2> et <COM>, le moteur tourne en sens inverse ou le vérin électrique électrique se rétracte. Et lorsque vous connectez deux bornes <STOP> et <COM>, le moteur ou le vérin électrique s'arrête.
2) Mode momentané:
Lorsque vous connectez deux bornes <S1> et <COM>, le moteur tourne dans le sens positif ou le vérin électrique électrique s'étend. Et lorsque vous déconnectez deux bornes <S1> et <COM>, le moteur ou le vérin électrique s'arrête.
Lorsque vous connectez deux bornes <S2> et <COM>, le moteur tourne en sens inverse ou le vérin électrique électrique se rétracte. Et lorsque vous déconnectez deux bornes <S2> et <COM>, le moteur ou le vérin électrique s'arrête.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
