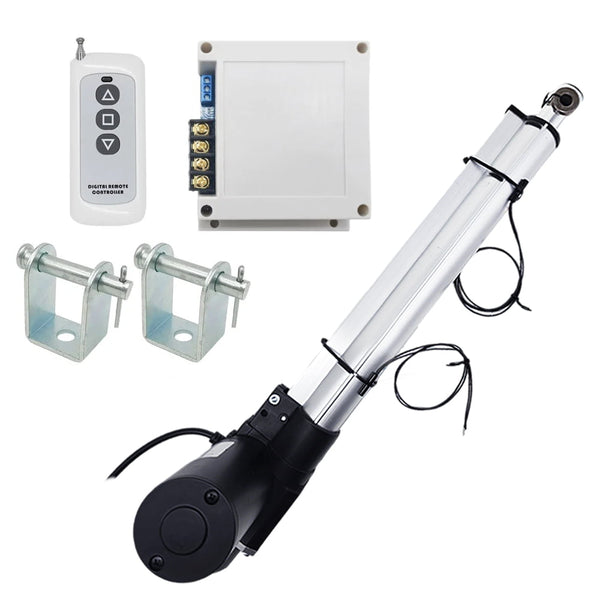

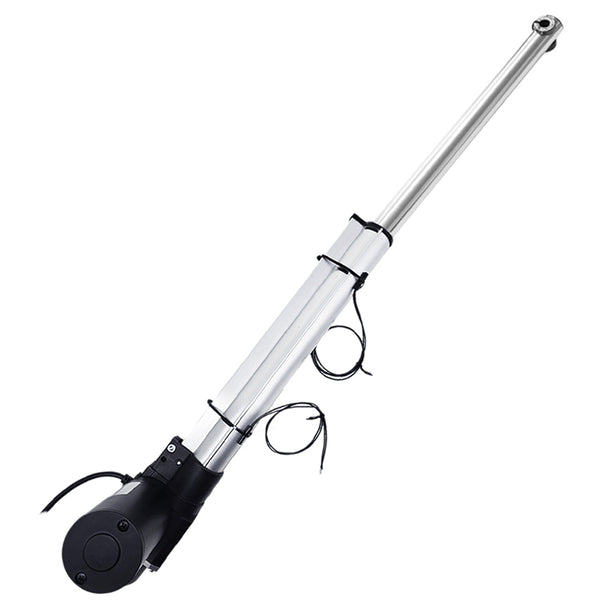

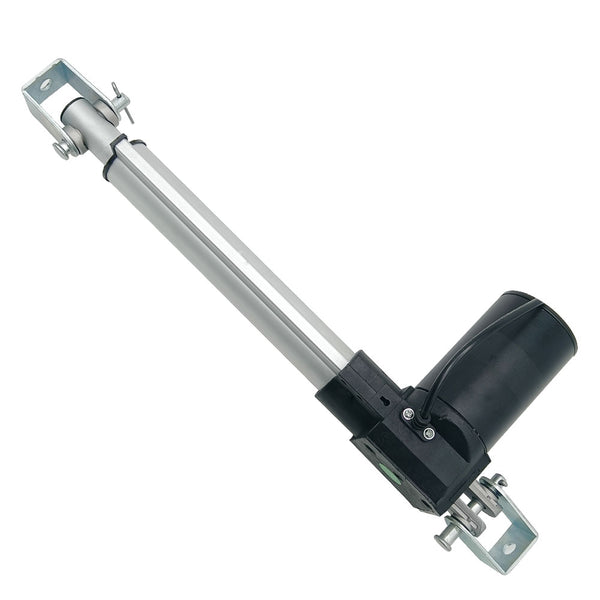

Kit de télécommande de vérin électrique industriel 6000N avec interrupteurs à lames NF (Modèle 0043080-4)

• Produits de haute qualité et Services de haute qualité
• Engrenage résistant à l'usure à haute résistance
• Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance à la corrosion
• Conception robuste, moteur CC haute puissance
• Forte poussée, jusqu'à 6000 N / 600 kg / 1300 lbs à 3.5 mm / seconde
• Options de vitesse multiples, de 3.5 mm/seconde à 38 mm/seconde
• Options de course multiples, de 10 mm à 2000 mm
• Technologie avancée étanche à l'eau et à la poussière
• Faible consommation d'énergie et faible bruit
• Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite

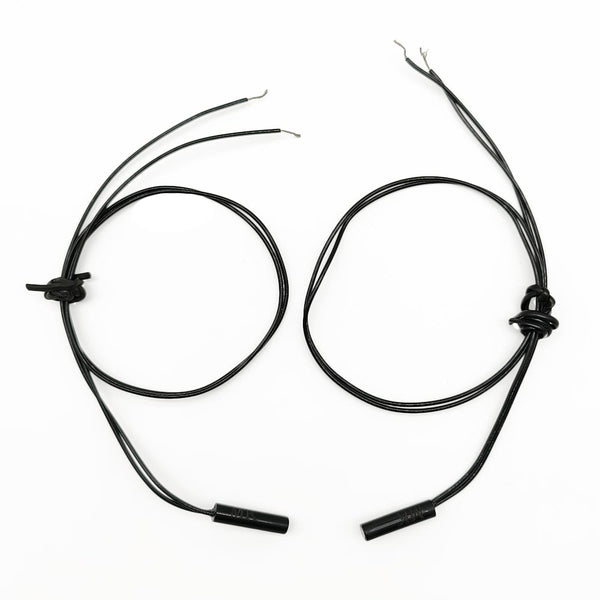

• Équipé de deux interrupteurs à lames magnétiques externes normalement fermés pouvant glisser librement, en ajustant la position de ces deux interrupteurs magnétiques, le vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie
• Dispositif de commande manuelle disponible en option, permettant d'étendre ou de rétracter la tige télescopique du vérin électrique à l'aide d'outils manuels

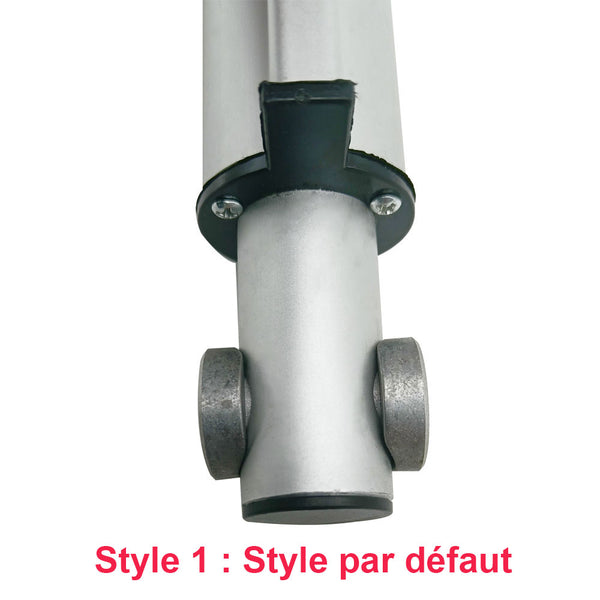

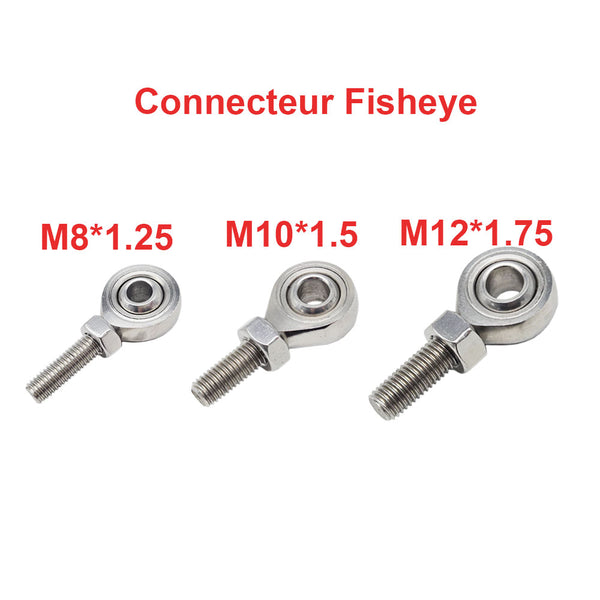

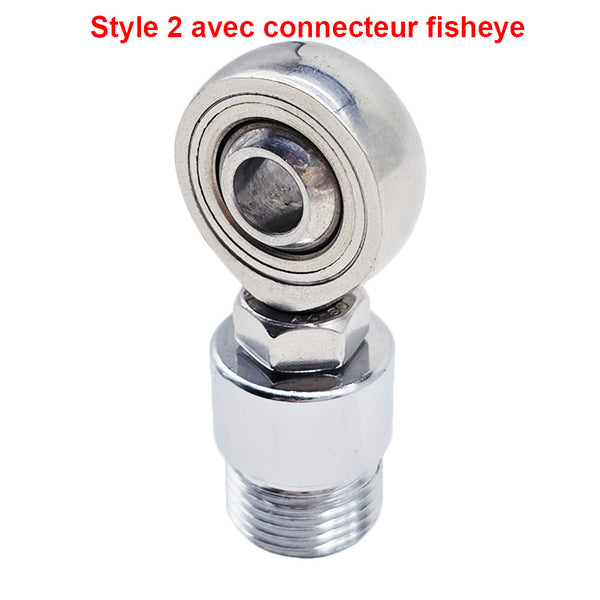

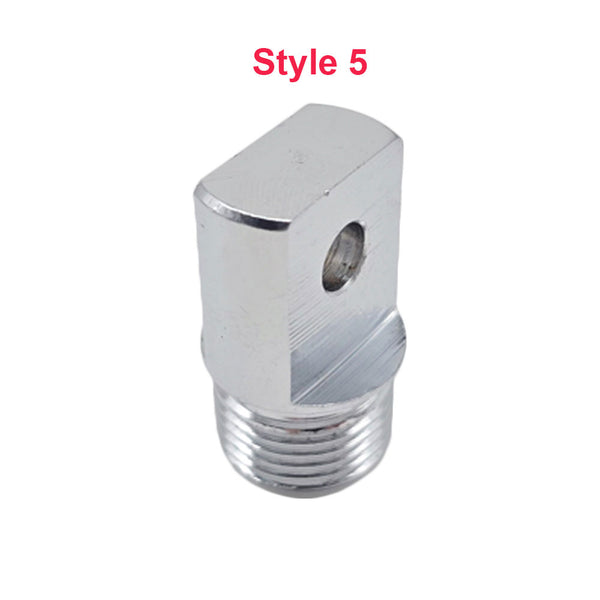

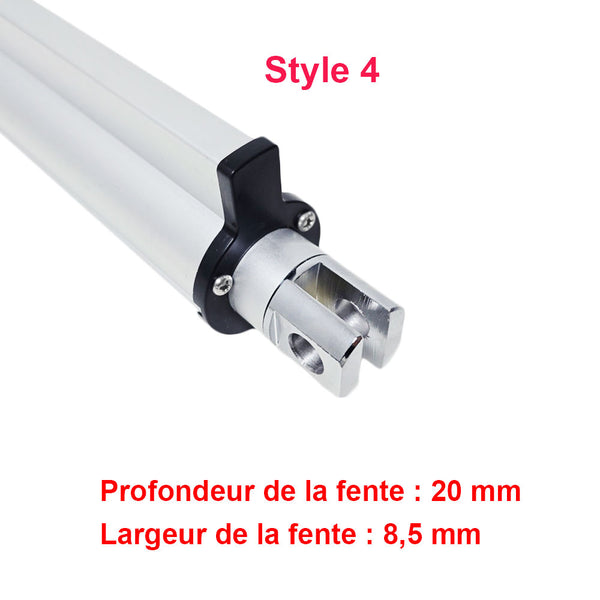

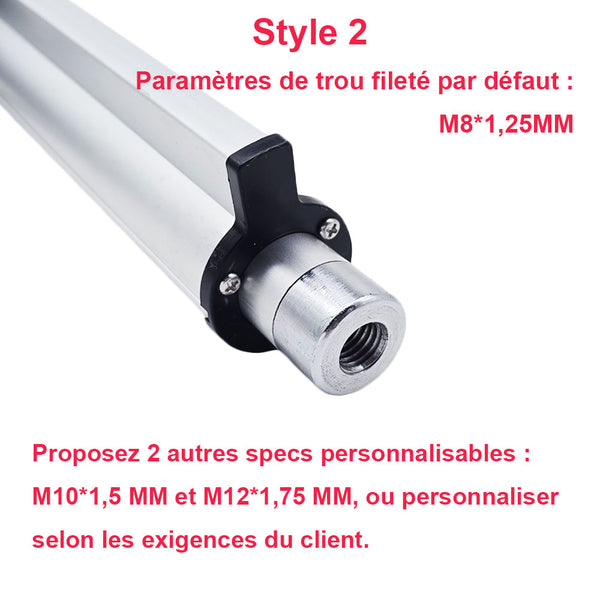

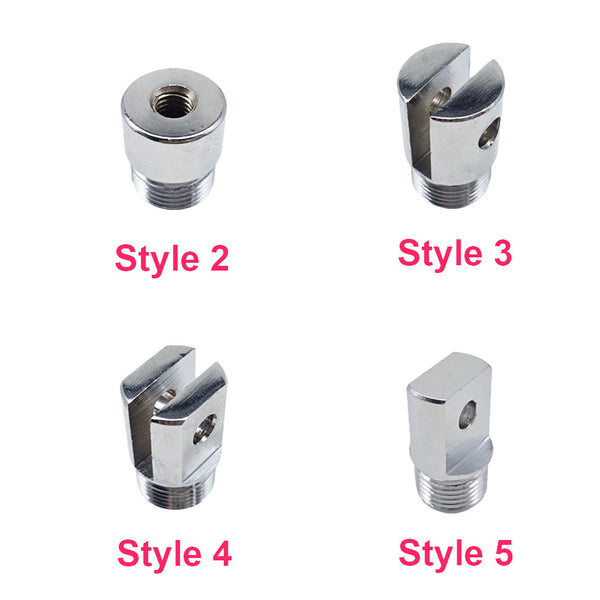

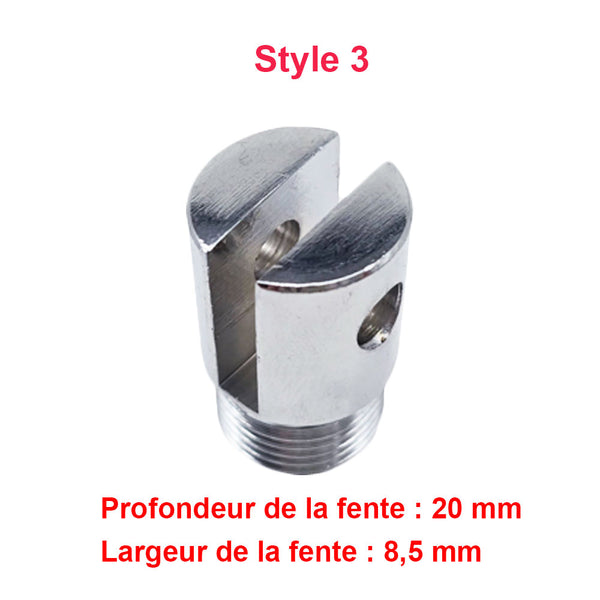

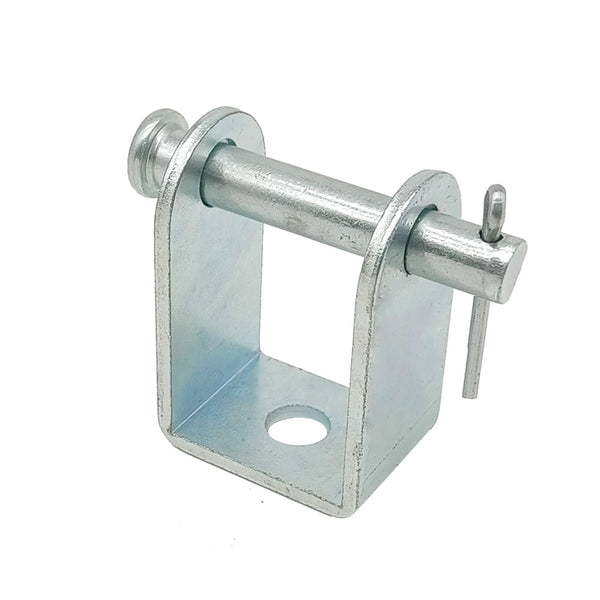

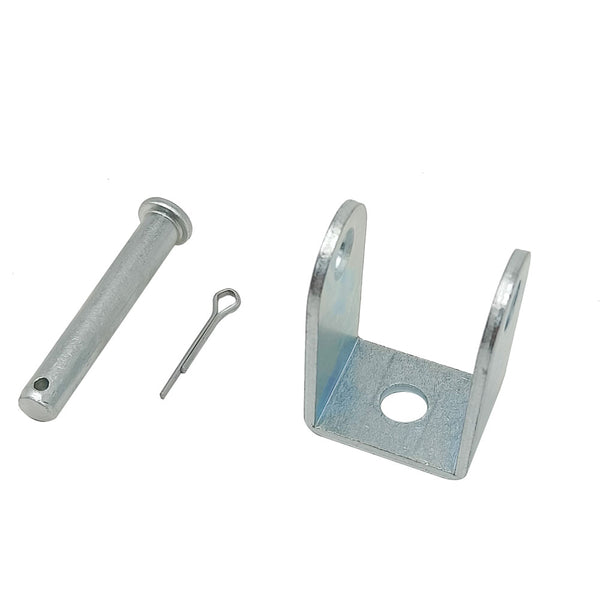

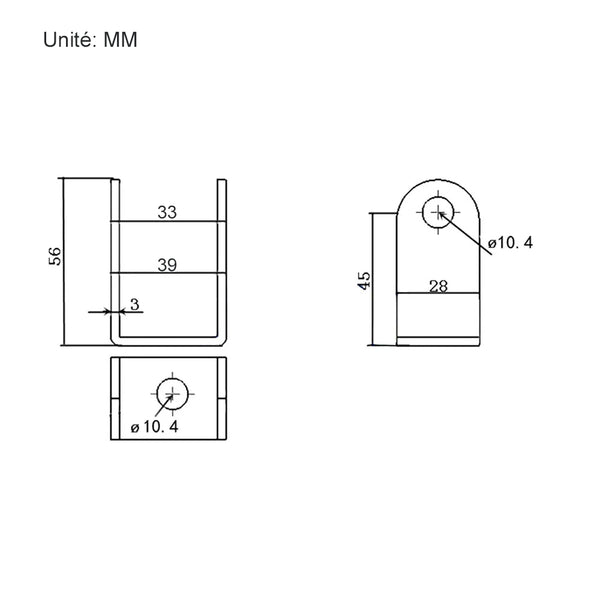

• Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation

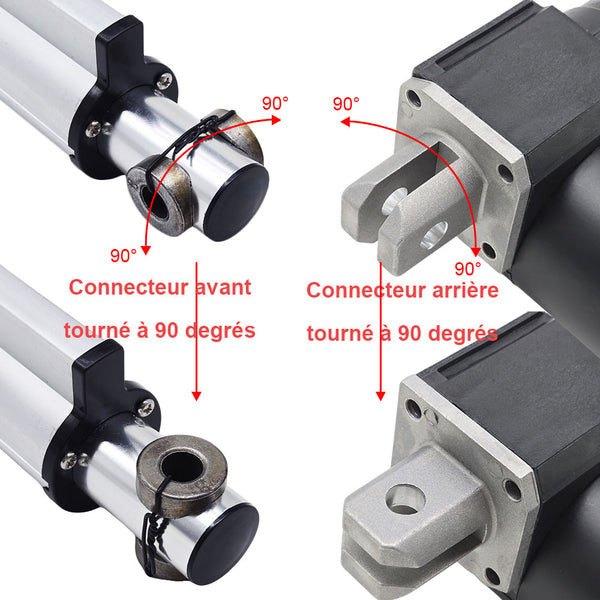

• L'orientation des connecteurs avant et arrière est par défaut; nous pouvons les faire pivoter de 90 degrés pendant la production en fonction des besoins du client
• Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise
• Sans entretien

Remarquer :

1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.

2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.

3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.

4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.

5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.

6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.

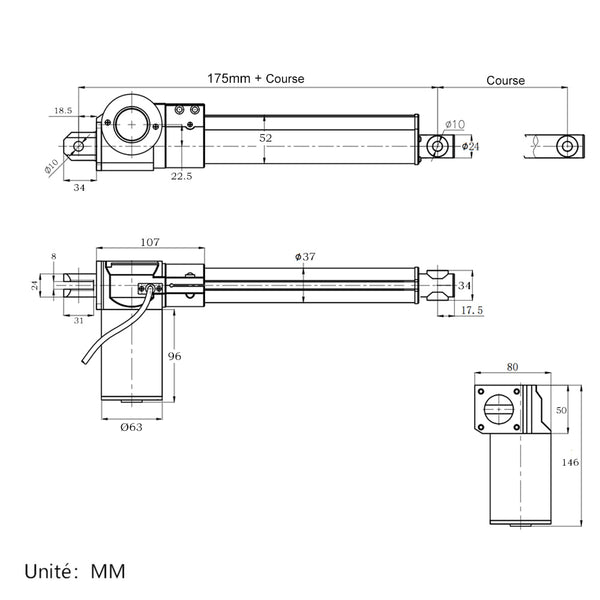

La vérin électrique est doté de deux interrupteurs de fin de course intégrés. Lorsque le vérin électrique est entièrement rétracté ou entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course intégrés pendant la production pour répondre aux longueurs de course et de rétraction spécifiées par le client.

Exemple pour un vérin électrique d'une course de 400 mm :
Longueur de rétraction : 575 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement rétracté)
Longueur d'extension : 975 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement étendu)

Règles de personnalisation :
1) La course spécifiée doit être inférieure à la course standard du vérin commandé. Par exemple, une course spécifiée de 370 mm est inférieure à la course standard du vérin commandé (400 mm). Dans ce cas, la longueur de retrait sera réduite d'une valeur équivalente, ce qui donnera une longueur de retrait de 545 mm. Vous pouvez bien sûr choisir de conserver la longueur de retrait standard d'origine, soit 575 mm.
2) La longueur de rétraction spécifiée doit être inférieure à la longueur de rétraction standard du vérin commandé. Par exemple, une longueur de rétraction spécifiée de 540 mm est inférieure à la longueur de rétraction standard du vérin commandé (575 mm). Dans ce cas, la course doit également être réduite d'une valeur équivalente, ce qui donne une course effective de 365 mm.

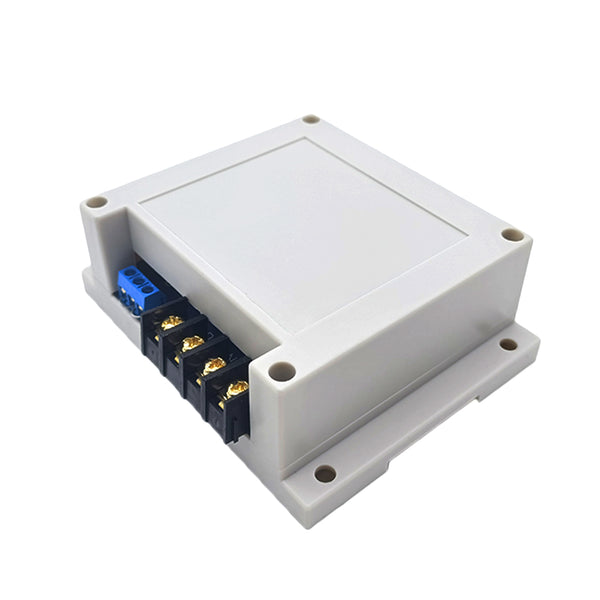

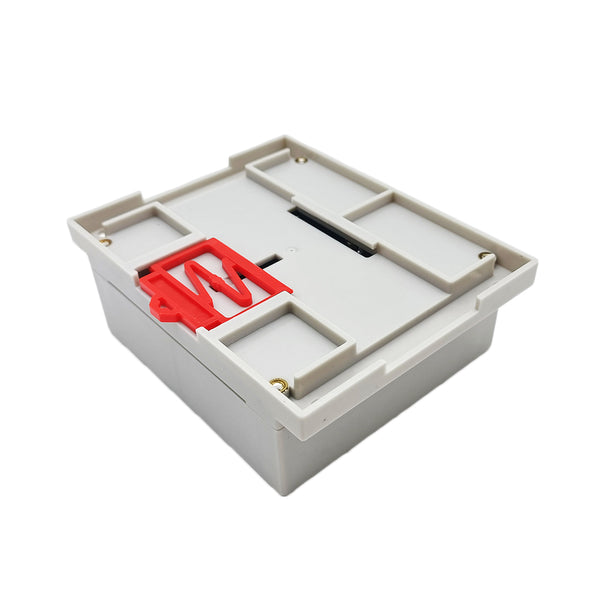

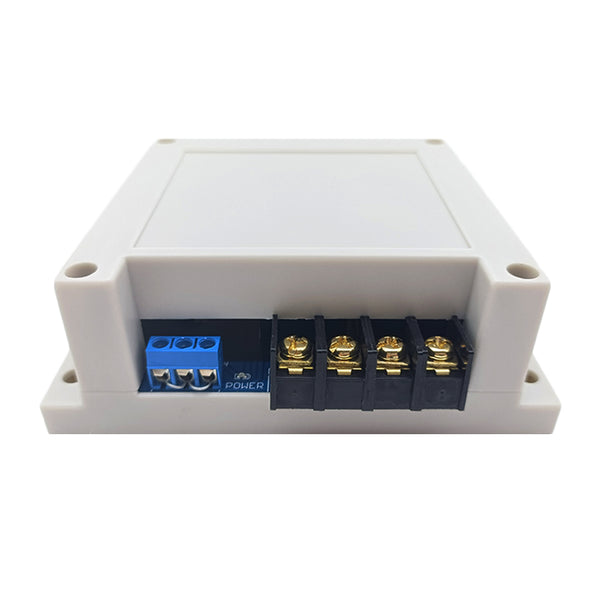

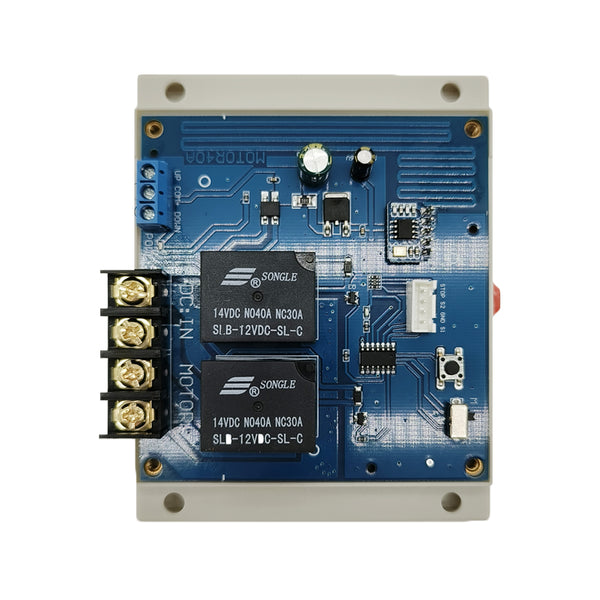

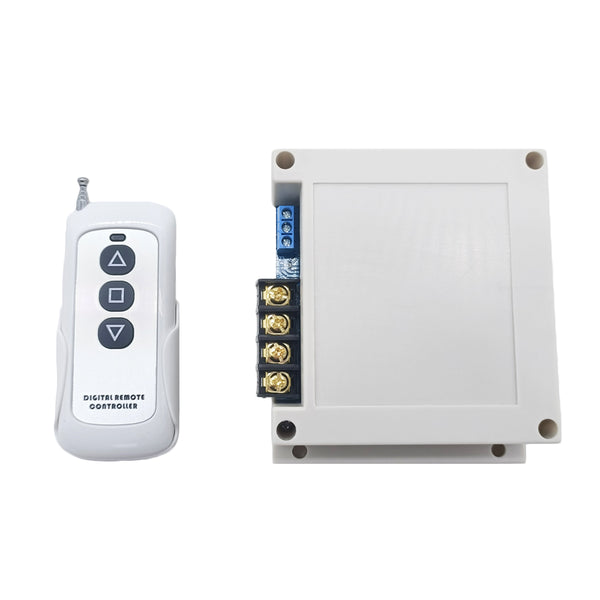

Ce récepteur est un contrôleur sans fil pour le vérin électrique CC, lui et l'émetteur forment un système émetteur-récepteur. Si vous connectez un vérin électrique CC à ce récepteur, vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter par la télécommande. Vous pouvez connecter deux interrupteurs de fin de course au récepteur et les utiliser pour arrêter le vérin électrique. Vous pouvez également connecter un interrupteur manuel au récepteur et les utiliser pour contrôler le vérin électrique.

• Commande sans fil, facile à installer
• Convient pour le vérin électrique CC
• Deux versions de tension de fonctionnement : CC 12V ou 24V en option
• Deux modes de travail
• Vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter par l'émetteur
• Avec bornes de contrôle de limite : Vous pouvez connecter des capteurs, des interrupteurs de fin de course ou des dispositifs externes pour arrêter le vérin électrique
• Avec bornes de contrôle filaire : vous pouvez connecter des interrupteurs manuels pour contrôler le vérin électrique
• L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit
• Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement
• Le récepteur est doté des protections intégrées pour le courant inverse et la surintensité
• Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur
• Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément
• Deux récepteurs ou plus peuvent être utilisés dans la même zone

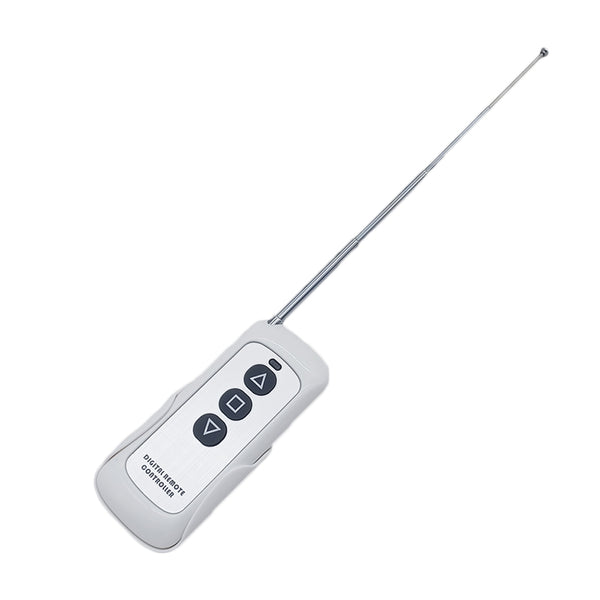

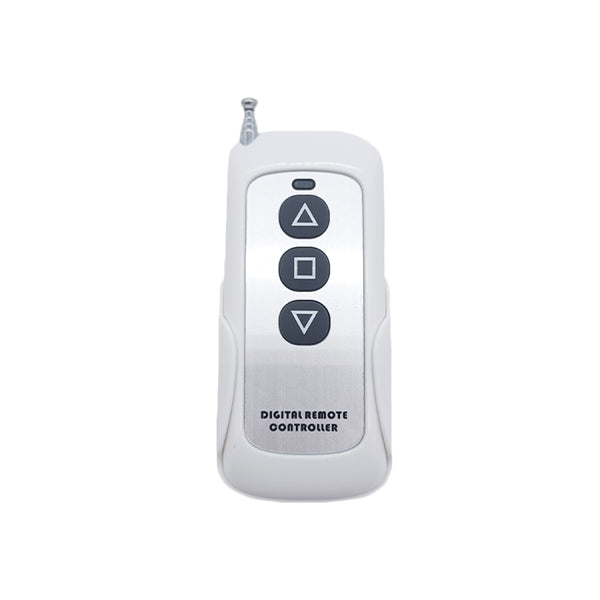

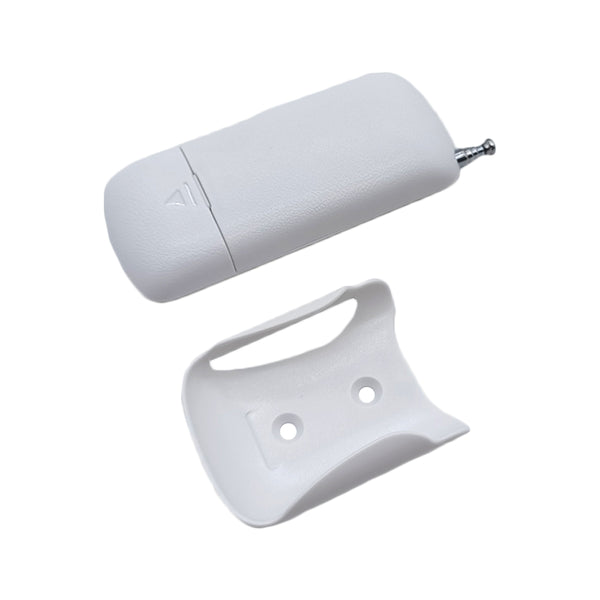

Ce récepteur peut fonctionner avec différents émetteurs, tels que les modèles CQ-3-2 (50 mètres), C-2-2 ou C-3-2 (100 mètres), CP-2 ou CP-3 (500 mètres), CV-2-2 (500 mètres) ou CB-3-2 (1000 mètres).
1) Quand vous réglez le récepteur en mode momentané, il devrait fonctionner avec un émetteur avec deux boutons, par exemple le modèle C-2-2, CP-2 ou CV-2-2.
2) Quand vous réglez le récepteur en mode d'interblocage, il devrait fonctionner avec un émetteur avec trois boutons, tel que le modèle CQ-3-2, C-3-2, CP-3 ou CB-3-2.

Ce récepteur et différents émetteurs forment un ensemble complet, qui peut atteindre différentes distances de travail. Par exemple, lorsque l'émetteur CP-3 et lui forment un ensemble complet, la distance de travail maximale peut atteindre 500 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur CB-3-2 forment un ensemble complet, la distance de travail maximale peut atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. Mais dans la pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de travail que le récepteur équipé d'une antenne interne.

Le récepteur peut être utilisé pour contrôler un vérin électrique en CC 12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez choisir le récepteur avec la même version 12VCC; et si l'alimentation de ces équipements est de 24VCC, vous devez choisir le récepteur avec la même version 24VCC.

Si vous utilisez un interrupteur télécommande pour contrôler du vérin électrique, faire comme suivant :
1) Connectez le pôle positif de l’alimentation CC à la borne <+> de l’entrée du récepteur, et le pôle négatif à la borne <->.
2) Connectez les deux fils du vérin électrique aux deux bornes <Moteur> du récepteur, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
3) Connectez les fils d’un interrupteur magnétique aux bornes <UP> et <COM> des bornes de contrôle des limites du récepteur, et les fils de l’autre interrupteur magnétique aux bornes <DOWN> et <COM>. Veuillez suivre le schéma de connexion ci-dessous pour un câblage spécifique.

Le récepteur sera réglé en mode Interblocage avant la livraison. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
Remarque : il faut redémarrer le récepteur après avoir changé le mode de contrôle.

1) Réglage du mode d’interblocage : Tournez l'interrupteur à bascule de mode du récepteur sur la position L.
Le fonctionnement par la télécommande, tel que celui du CP-3 :
Appuyez sur le bouton ▲ de la télécommande : le vérin électrique s'étend vers l'extérieur ; lorsqu'il atteint la position d'un interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Appuyez sur le bouton ▼ de la télécommande : le vérin électrique se rétracte vers l'intérieur ; lorsqu'il atteint la position de l’autre interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Pendant le fonctionnement, vous pouvez également appuyer sur le bouton ■ de la télécommande pour arrêter le vérin électrique.

2) Réglage du mode momentané : Tournez l'interrupteur à bascule de mode du récepteur sur la position M.
Le fonctionnement par la télécommande, tel que celui du CP-3 :
Appuyez et maintenez le bouton ▲ de la télécommande : le vérin électrique s'étend vers l'extérieur ; lorsqu'il atteint la position d'un interrupteur magnétique, le vérin électrique s'arrête automatiquement. Pendant le fonctionnement, vous pouvez également relâcher le bouton pour arrêter le vérin électrique.
Appuyez et maintenez le bouton ▼ de la télécommande : le vérin électrique se rétracte vers l'intérieur ; lorsqu'il atteint la position de l’autre interrupteur magnétique, le vérin électrique s'arrête automatiquement. Pendant le fonctionnement, vous pouvez également relâcher le bouton pour arrêter le vérin électrique.

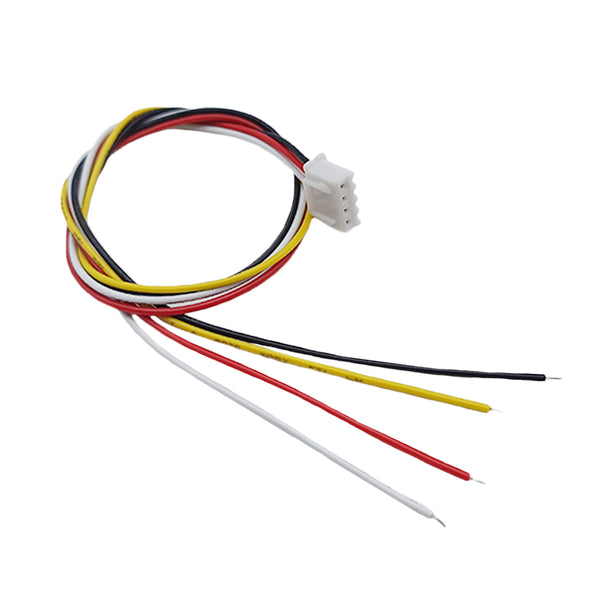

Le récepteur a des bornes de contrôle filaire, et vous pouvez connecter des appareils externes (avec un contact normalement ouvert), tels que des interrupteurs manuels à des bornes de contrôle filaire, puis les utiliser pour contrôler le moteur ou le vérin électrique.

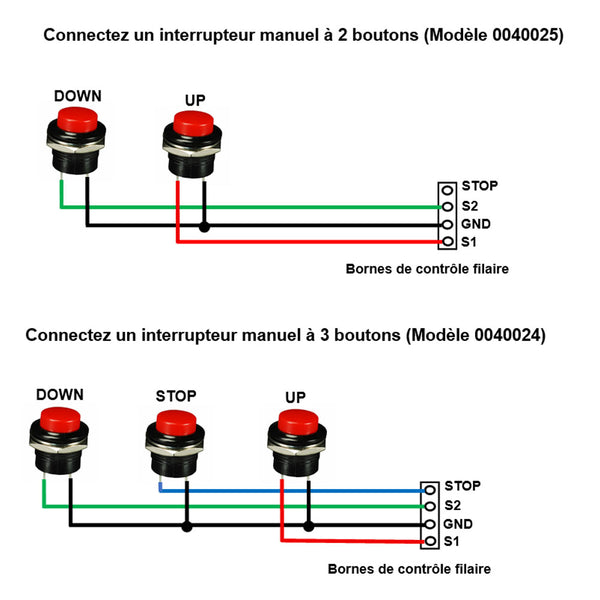

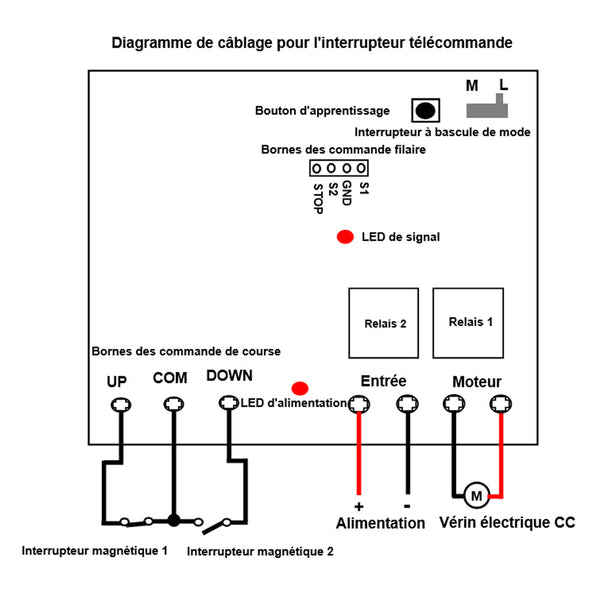

Par exemple, vous pouvez connecter l'interrupteur manuel aux bornes de contrôle filaire <S1>, <S2>, <STOP> et <GND> selon le schéma de câblage suivant.

1) Mode d’interblocage : Par exemple, connectez un interrupteur manuel à 3 boutons (Modèle 0040024).
Lorsque vous appuyez sur le bouton UP, les deux bornes <S1> et <GND> sont connectées et le vérin électrique s'étend vers l'extérieur ; lorsqu'il atteint la position d'un interrupteur magnétique, les deux bornes <S1> et <GND> sont déconnectées et le vérin électrique s'arrête automatiquement.
Lorsque vous appuyez sur le bouton DOWN, les deux bornes <S2> et <GND> sont connectées et le vérin électrique se rétracte vers l'intérieur ; lorsqu'il atteint la position de l’autre interrupteur magnétique, les deux bornes <S2> et <GND> sont déconnectées et le vérin électrique s'arrête automatiquement.
Pendant le fonctionnement, vous pouvez également appuyer sur le bouton STOP de l'interrupteur manuel pour arrêter le vérin électrique.

2) Mode momentané : Par exemple, connectez un interrupteur manuel à 2 boutons (Modèle 0040025).
Lorsque vous appuyez et maintenez sur le bouton UP, les deux bornes <S1> et <GND> sont connectées et le vérin électrique s'étend vers l'extérieur ; lorsqu'il atteint la position d'un interrupteur magnétique, les deux bornes <S1> et <GND> sont déconnectées et le vérin électrique s'arrête automatiquement. Pendant le fonctionnement, vous pouvez également relâcher le bouton pour arrêter le vérin électrique.
Lorsque vous appuyez et maintenez sur le bouton DOWN, les deux bornes <S2> et <GND> sont connectées et le vérin électrique se rétracte vers l'intérieur ; lorsqu'il atteint la position de l’autre interrupteur magnétique, les deux bornes <S2> et <GND> sont déconnectées et le vérin électrique s'arrête automatiquement. Pendant le fonctionnement, vous pouvez également relâcher le bouton pour arrêter le vérin électrique.

Vous pouvez desserrer les sangles de fixation de l'interrupteur magnétique, puis déplacer l'interrupteur magnétique dans une position appropriée et resserrer les sangles de fixation.
Remarquer : Si les positions des deux interrupteurs magnétiques sont inversées, veuillez intervertir leurs positions.

Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine. Si vous souhaitez appairer d'autres émetteurs, veuillez suivre les étapes suivantes.
1) Appuyez sur le bouton d'apprentissage dans le récepteur pendant 1 à 2 secondes, la LED de signal sur le récepteur s'allume, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Appuyez sur le bouton ▲ de l'émetteur, la LED de signal clignote deux fois ; puis appuyez sur le bouton ▼ de l'émetteur, la LED de signal clignote deux fois ; puis appuyez sur le bouton ■ de l'émetteur, la LED de signal clignote deux fois ; enfin appuyez sur le bouton d'apprentissage du récepteur, la LED de signal s'éteint, cela signifie que l'apprentissage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.

Nous avons couplé l'émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l'émetteur, vous pouvez supprimer tous les codes d'émetteur stockés dans le récepteur.
Opération : Appuyez et maintenez le bouton d'apprentissage dans le récepteur pendant 4 à 5 secondes jusqu'à ce que la LED de signal clignote 3 fois puis s'éteigne. Cela signifie que tous les codes stockés ont été supprimés avec succès.
