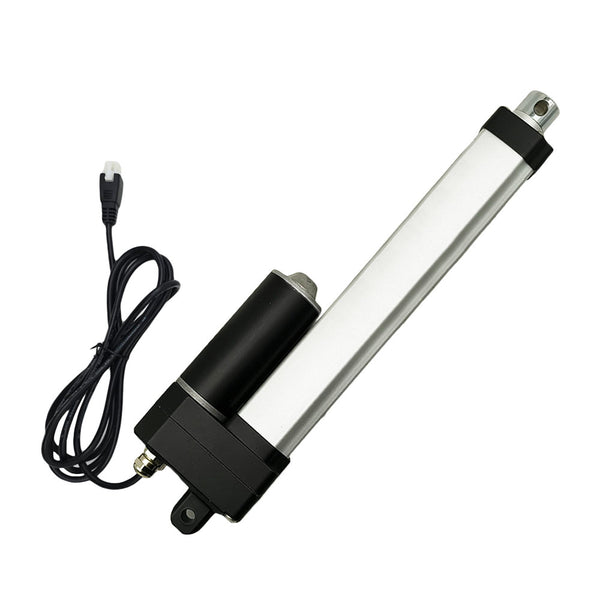

Kit de synchronisation pour 4 vérins électriques étanches et silencieux pour trappe de cave (Modèle 0043067-7)

• Produits de haute qualité et Services de haute qualité
• Nouvelle conception de boîtier, stabilité de travail élevée
• Boîtier métallique, capable de travailler dans des environnements très difficiles
• Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
• Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
• Conception robuste, moteur CC haute puissance
• Conception de la structure d'engrenage à vis sans fin, force de verrouillage automatique importante
• Engrenage à vis sans fin en plastique technique POM, faible bruit
• Forte poussée, jusqu'à 3500 N / 350 kg / 780 lbs à 5 mm / seconde (sans traction)
• Trois options de vitesse, 5±1mm/s, 6.5±1mm/s, 10±2mm/s
• Options de course multiples, de 10 mm à 1500 mm (Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 1500 mm, par exemple 170mm, 280mm, 430mm, etc)
• Technologie avancée étanche à l'eau et à la poussière
• Avec vanne d′équilibre respirante étanche, idéale pour une utilisation en extérieur ou sous la pluie.
• Faible consommation d'énergie et faible bruit
• Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite

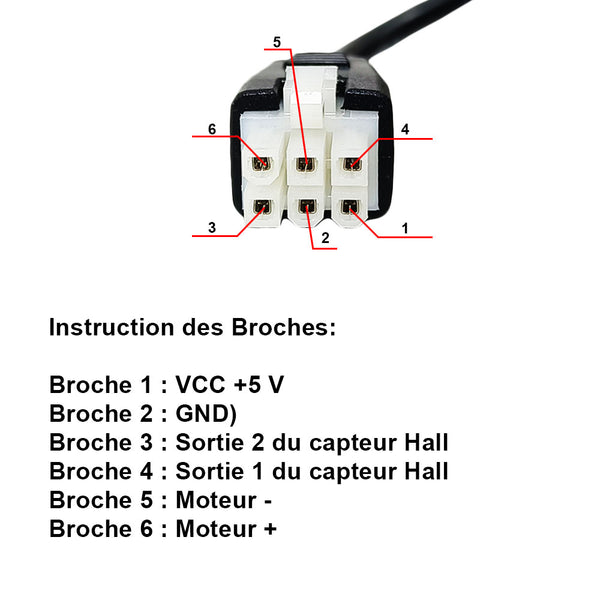

• Capteur Hall intégré, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2, 4 ou plusieurs vérins électriques de manière entièrement synchrone
• Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation
• L'orientation du connecteur avant est par défaut; nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client
• Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise
• Sans entretien

Remarquer :

1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens vertical. La capacité de charge maximale de l'ensemble du système synchrone est la somme des capacités de charge maximales des quatre vérins électriques. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.

2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.

3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.

4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.

La vérin électrique est doté de deux interrupteurs de fin de course intégrés. Lorsque le vérin électrique est entièrement rétracté ou entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course intégrés pendant la production pour répondre aux longueurs de course et de rétraction spécifiées par le client.

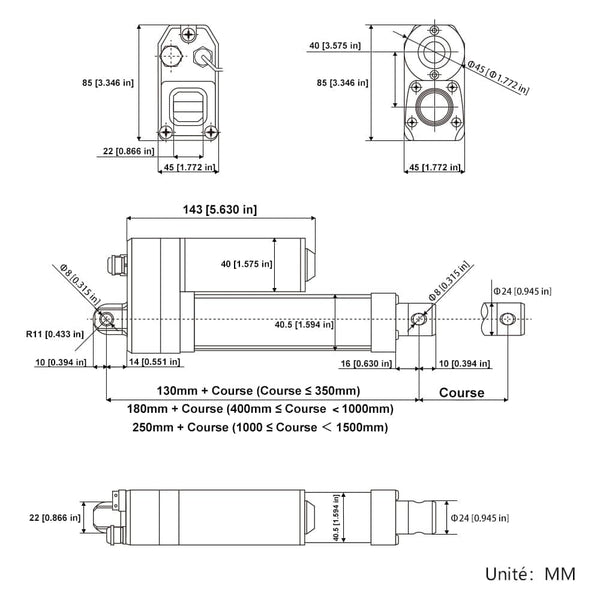

Exemple pour un vérin électrique d'une course de 400 mm :
Longueur de rétraction : 580 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement rétracté)
Longueur d'extension : 980 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement étendu)

Règles de personnalisation :
1) La course spécifiée doit être inférieure à la course standard du vérin commandé. Par exemple, une course spécifiée de 380 mm est inférieure à la course standard du vérin commandé (400 mm). Dans ce cas, la longueur de retrait sera réduite d'une valeur équivalente, ce qui donnera une longueur de retrait de 560 mm. Vous pouvez bien sûr choisir de conserver la longueur de retrait standard d'origine, soit 580 mm.
2) La longueur de rétraction spécifiée doit être inférieure à la longueur de rétraction standard du vérin commandé. Par exemple, une longueur de rétraction spécifiée de 550 mm est inférieure à la longueur de rétraction standard du vérin commandé (580 mm). Dans ce cas, la course doit également être réduite d'une valeur équivalente, ce qui donne une course effective de 370 mm.

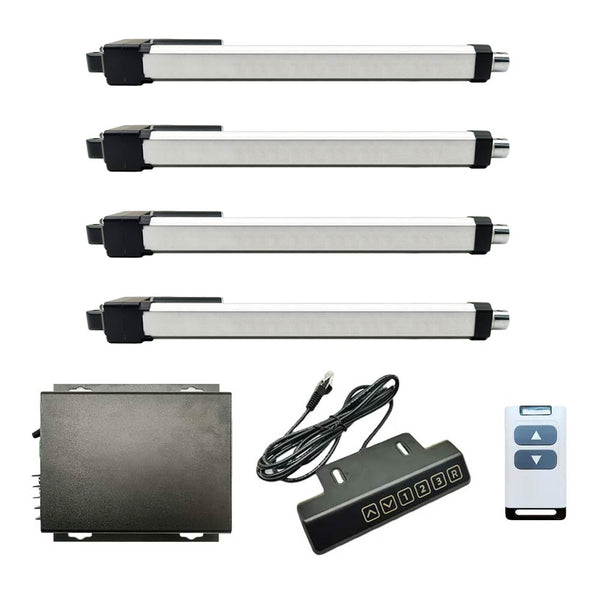

Remarque : Il s’agit d’un kit de commande synchrone à quatre vérins électriques. La quantité d'options de personnalisation de longueur installée et de longueur de course commandées doit correspondre à la quantité de vérins, soit quatre.

Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux, quatre ou plusieurs vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.

Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner deux ou plusieurs vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté des vérins électriques et des capteurs à effet Hall, nous installerons des capteurs à effet Hall dans les vérins électriques pendant la production pour vous.
Lorsque deux ou plusieurs vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.

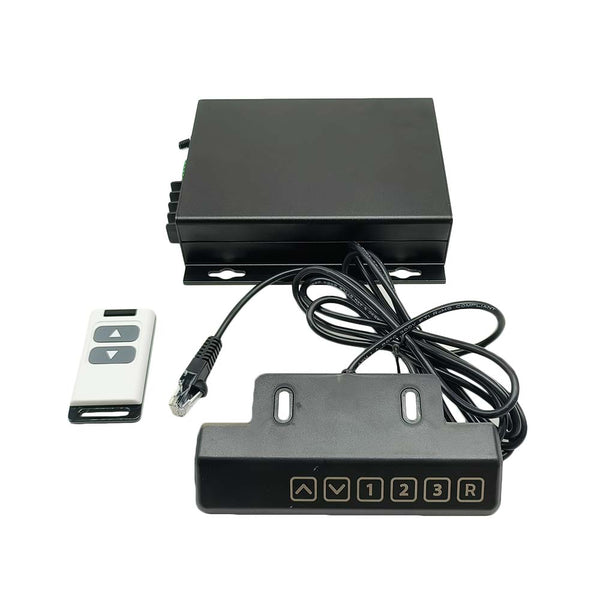

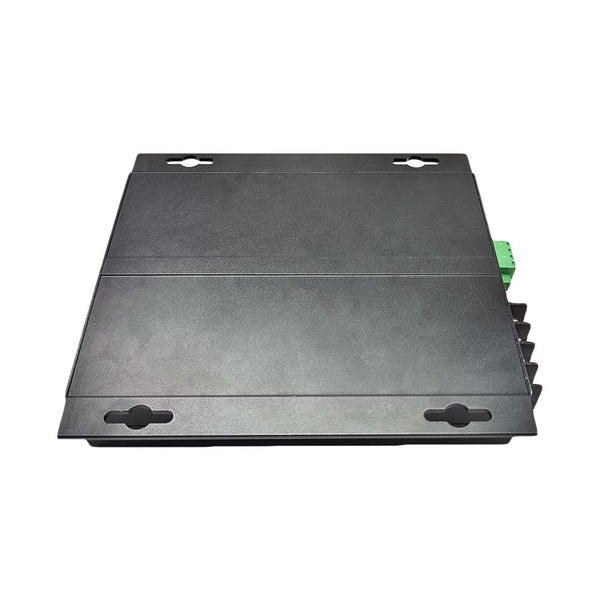

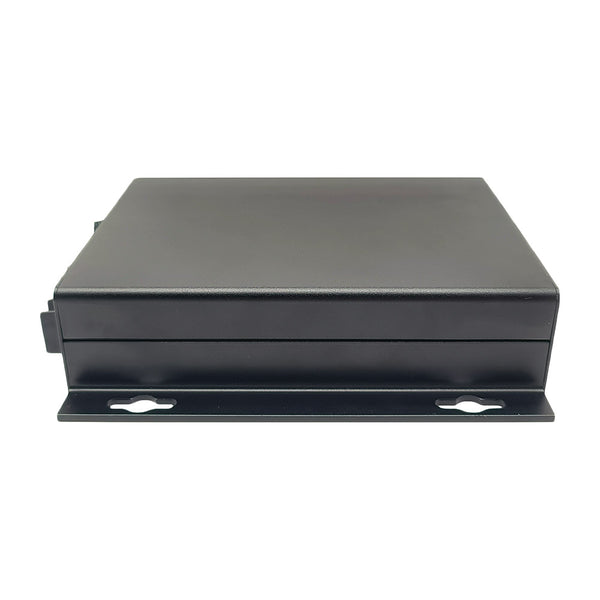

• Il peut faire fonctionner quatre vérins électriques J7 pour fonctionner de manière complètement synchrone

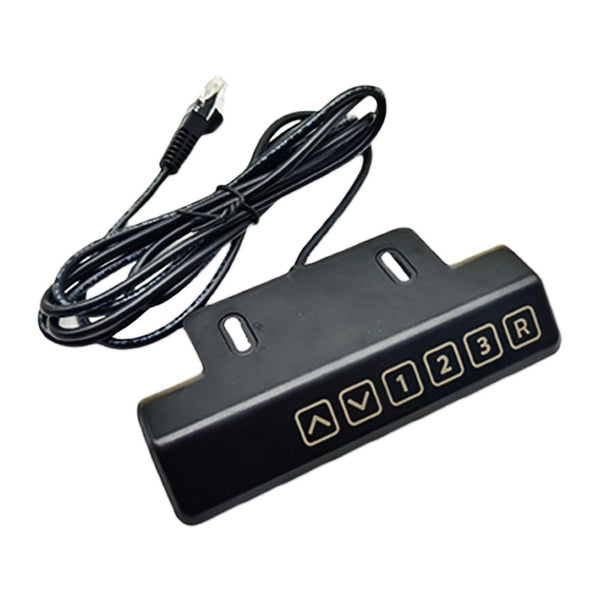

• Commande filaire via une poignée de commande tactile
• Contrôle sans fil via une télécommande
• Si vous utilisez une antenne externe, le contrôleur a une distance de travail plus longue
• L'affichage LED sur la poignée de commande affichera la position de la course en temps réel
• Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R
• Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des vérins électriques
• Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement les vérins électriques sur trois positions pré-mémorisées
• Le bouton R est le bouton de réinitialisation et est utilisé pour réinitialiser le système en cas d'erreur
• Deux fonctions de contrôle externe sélectionnables : fonction d’interrupteur manuel ou fonction de fin de course, veuillez sélectionner une fonction de contrôle externe dont vous avez besoin lors de la commande
• Avec bouton de réinitialisation et bouton d'appairage
• Lorsque les vérins électriques se rapprochent de la position finale, ils ralentissent automatiquement pour se protéger
• Lorsque les vérins électriques sont complètement rétractés, ils conservent 1 mm de course pour se protéger

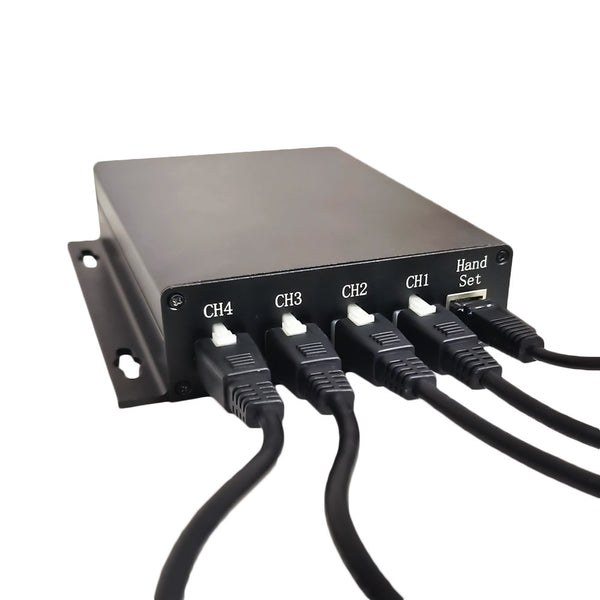

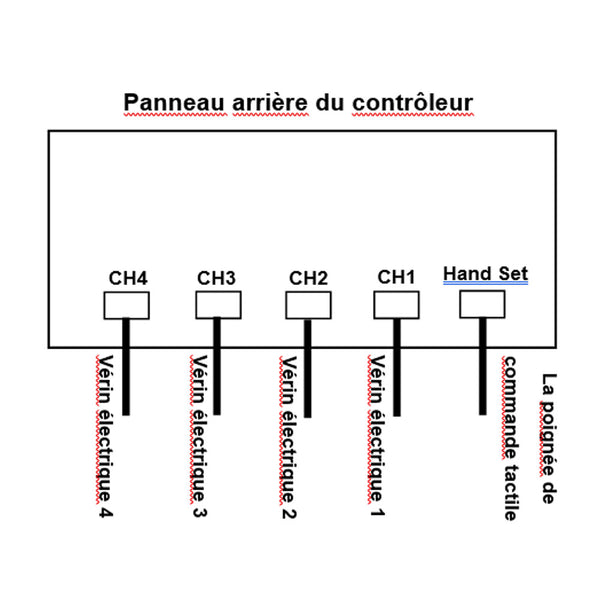

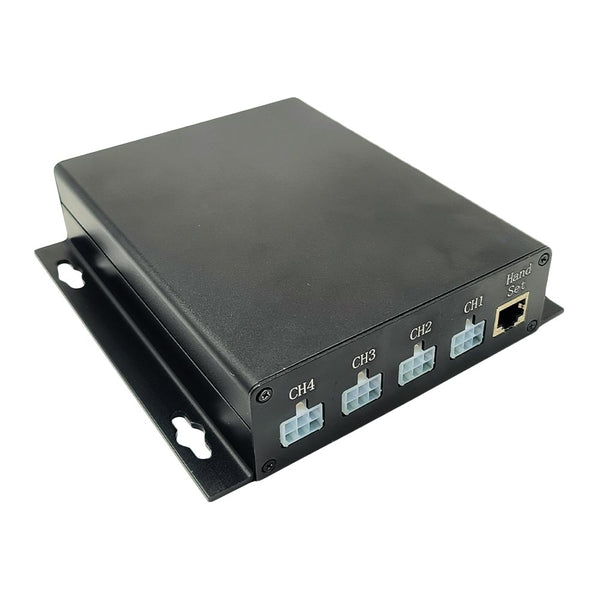

1) Branchez la poignée de commande tactile dans le port Hand Set du contrôleur.

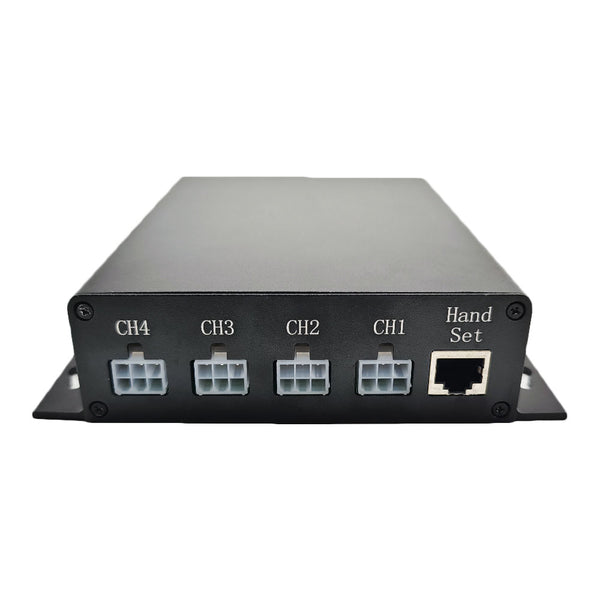

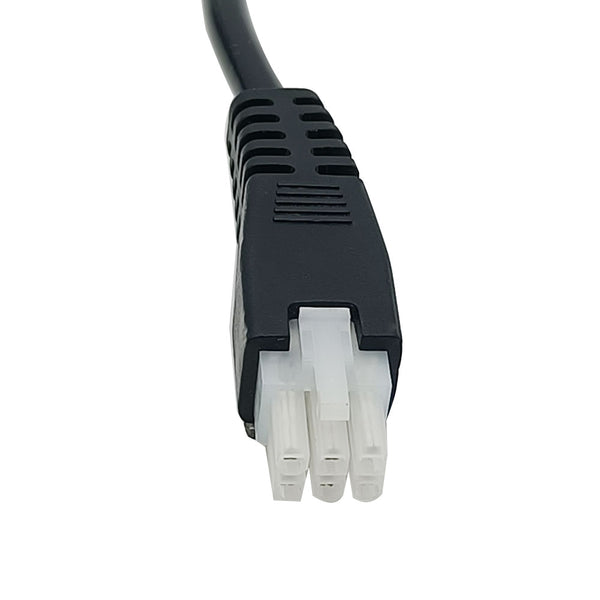

2) Branchez quatre vérins électriques dans les ports CH1, CH2, CH3 et CH4 du contrôleur.

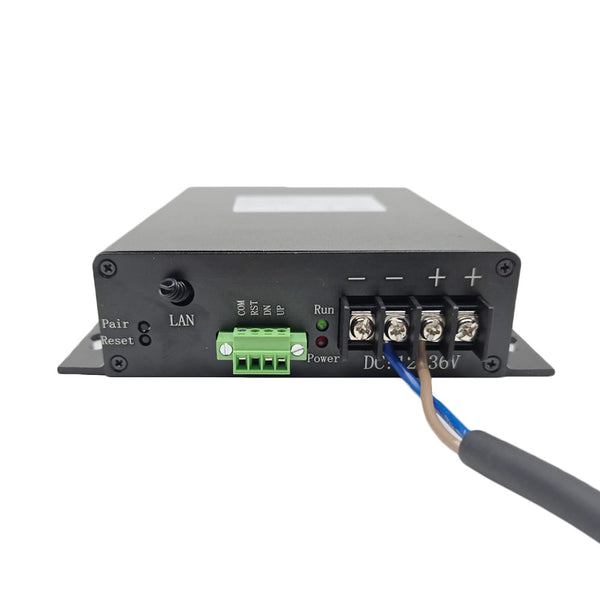

3) Connecter le pôle positif de l’alimentation CC au la borne <+> du contrôleur et connecter le pôle négatif de l’alimentation CC au la borne <-> du contrôleur

1. Opération via la poignée de commande tactilee :
Remarque : la poignée est actionnée par commande tactile. La sensibilité tactile peut être automatiquement calibrée lors de la première mise sous tension. Il est interdit aux mains de toucher la poignée lors de la mise sous tension pour éviter toute interférence avec l'étalonnage de la sensibilité et affecter la sensibilité de fonctionnement.

1) Appuyez et maintenez le bouton ▲ de la poignée de commande, tous les vérins électriques s'étendent vers l'extérieur en même temps; relâchez le bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, tous les vérins électriques se rétractent vers l'intérieur en même temps; relâchez le bouton, tous les vérins électriques s'arrêtent.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande, tous les vérins électriques se déplaceront automatiquement vers la position mémorisée par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois boutons.
4) L'affichage LED sur la poignée de commande affichera les données de position de la course en temps réel. Par exemple, si le nombre 03.5 signifie que les vérins électriques ont atteint la position de course de 35MM.

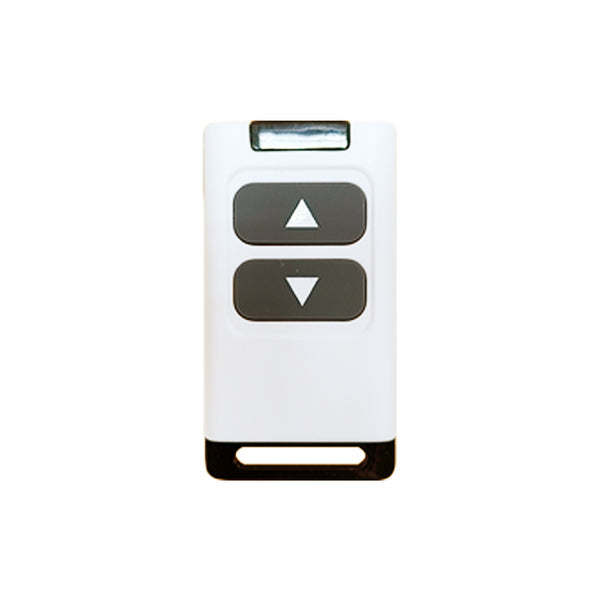

2. Opération via la télécommande :(La télécommande du contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.)
2.1 Lorsque le contrôleur fonctionne en mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, tous les vérins électriques s'étendent vers l'extérieur en même temps; relâchez le bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, tous les vérins électriques se rétractent vers l'intérieur en même temps; relâchez le bouton, tous les vérins électriques s'arrêtent.

2.2 Lorsque le contrôleur fonctionne en mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, tous les vérins électriques s'étendent vers l'extérieur en même temps, ils atteignent la course maximale en même temps et s'arrêtent automatiquement.
2) Appuyez sur le bouton ▼ de la télécommande, tous les vérins électriques se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement.
3) Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de la télécommande pour arrêter tous les vérins électriques en même temps.

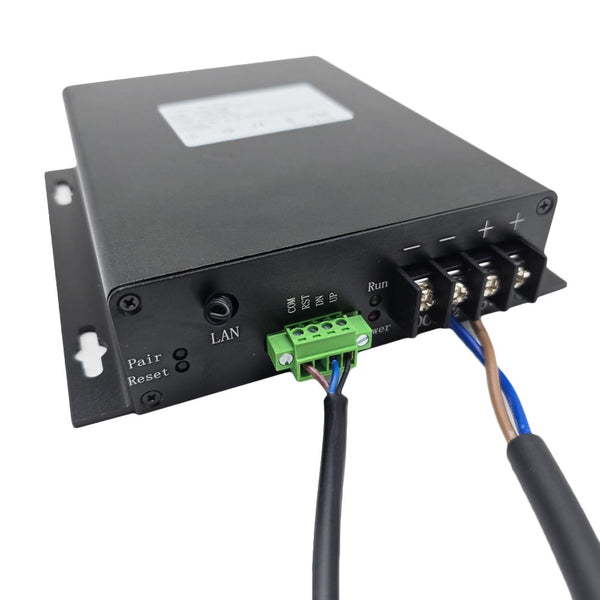

Les bornes de commande externes offrent un choix de deux fonctions : fonction d’interrupteur manuel ou fonction de fin de course. Lorsque vous choisissez la fonction d’interrupteur manuel, vous pouvez connecter un interrupteur manuel externe (tel que le modèle 0040025) pour faire fonctionner les vérins électriques. Lorsque vous choisissez la fonction de fin de course, vous pouvez connecter deux interrupteurs de fin de course externes (tels que le modèle 0010010) pour arrêter automatiquement les vérins électriques.

1. Fonction d’interrupteur manuel :

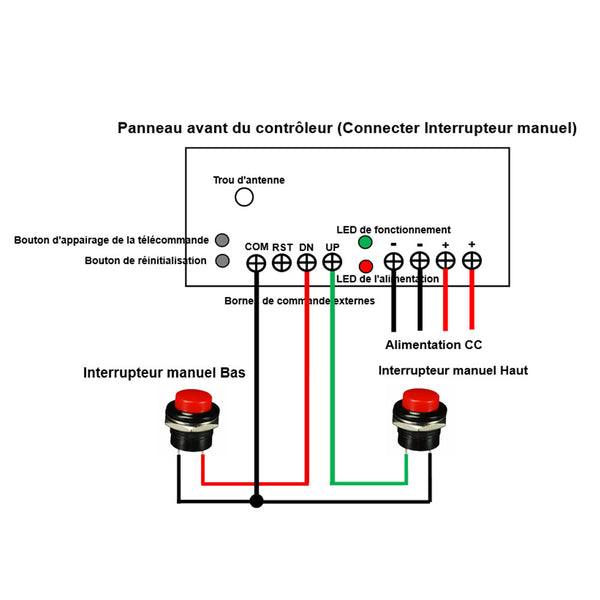

Lorsque vous choisissez la fonction d’interrupteur manuel, vous pouvez connecter un interrupteur manuel externe (tel que le modèle 0040025) à ce contrôleur, puis faire fonctionner les vérins électriques via celui-ci.
1) L'interrupteur manuel possède un bouton Haut et un bouton Bas, et chaque bouton possède deux bornes 3 et 4 normalement ouvertes.
2) Connectez deux bornes du bouton Haut aux bornes <UP> et <COM> du contrôleur, et connectez deux bornes du bouton Bas aux bornes <DOWN> et <COM> du contrôleur.

L’opération :
1.1 Mode de contrôle momentané :
1) Appuyez et maintenez le bouton Haut de l’interrupteur manuel, tous les vérins électriques s'étendent vers l'extérieur en même temps; relâchez le bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton Bas de l’interrupteur manuel, tous les vérins électriques se rétractent vers l'intérieur en même temps; relâchez le bouton, tous les vérins électriques s'arrêtent.

1.2 Mode de contrôle d’interblocage :
1) Appuyez sur le bouton Haut de l’interrupteur manuel, tous les vérins électriques s'étendent vers l'extérieur en même temps, ils atteignent la course maximale en même temps et s'arrêtent automatiquement.
2) Appuyez sur le bouton Bas de l’interrupteur manuel, tous les vérins électriques se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement.
3) Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de l’interrupteur manuel pour arrêter tous les vérins électriques en même temps.

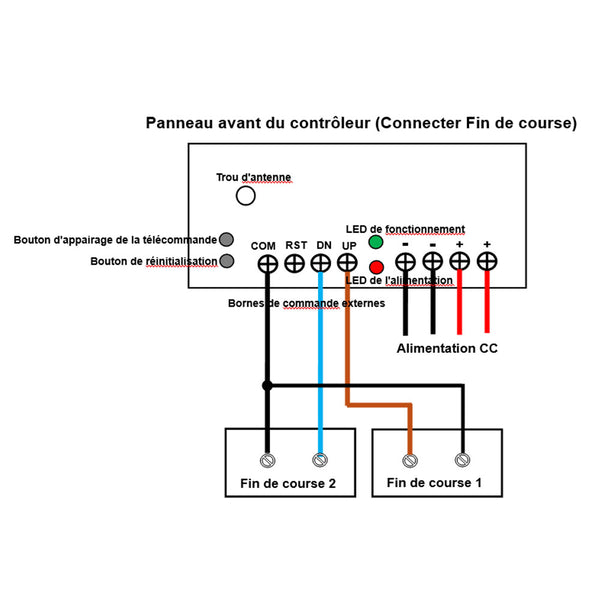

2. Fonction d'interrupteur de fin de course :
Lorsque vous choisissez la fonction de fin de course, vous pouvez connecter deux interrupteurs de fin de course externes avec contact normalement ouvert (tels que le modèle 0010010) à ce contrôleur, puis arrêter automatiquement les vérins électriques via celui-ci.
1) Vous pouvez connecter deux interrupteurs de fin de course, et chaque interrupteur de fin de course possède deux bornes normalement ouvertes.
2) Connectez deux bornes normalement ouvertes d'un interrupteur de fin de course aux bornes <UP> et <COM> sur le contrôleur, connectez deux bornes normalement ouvertes d'un autre interrupteur de fin de course aux bornes <DOWN> et <COM> sur le contrôleur.

L’opération :
1) Lorsque tous les vérins électriques s'étendent vers l'extérieur, si un interrupteur de fin de course est déclenché, il connecte deux bornes <UP> et <COM>, puis tous les vérins électriques s'arrêtent automatiquement.
2) Lorsque tous les vérins électriques se rétractent vers l'intérieur, si un autre interrupteur de fin de course est déclenché, il connecte deux bornes <DOWN> et <COM>, puis tous les vérins électriques s'arrêtent automatiquement.

1) Le contrôleur peut mémoriser trois positions de course au total, et chaque bouton mémorise une position de course.
2) Actionnez d'abord quatre vérins électriques jusqu'à la première position de course appropriée que vous devez stocker, puis appuyez et maintenez enfoncé le bouton 1 de la poignée de commande pendant environ 5 à 6 secondes, la valeur de course sur l'écran LED clignote deux fois. Cela signifie que la position actuelle de la course est déjà enregistrée dans le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course dans les boutons 2 et 3 en suivant l'opération ci-dessus.

Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur, vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez sur le bouton <R> de la poignée de commande ou appuyez et maintenez sur le bouton <Reset> du contrôleur, ou appuyez et maintenez sur les boutons ▲ et ▼ de la télécommande en même temps, jusqu'à ce que tous les vérins électriques soient réinitialisés vers le bas et que l'affichage LED de la poignée de commande indique "00.1", puis relâcher le bouton <R>.
Lorsque vous avez sélectionné un contrôleur doté de la fonction d’interrupteur manuel, vous pouvez également effectuer une réinitialisation en connectant les bornes <RST> et <COM> du contrôleur.
Opération spécifique: Connectez les deux bornes <RST> et <COM>, jusqu'à ce que tous les vérins électriques soient réinitialisés vers le bas et que l'affichage LED de la poignée de commande indique "00.1", puis déconnectez les deux bornes <RST> et <COM>.

La poignée de commande est équipée d'un affichage LED. Lorsqu'une erreur se produit dans le fonctionnement du système, le code d'erreur s'affiche sur l'écran. Le code d'erreur et sa signification sont les suivants :
E01 : Les vérins électriques rencontrent une résistance pendant le mouvement et doivent rétracter les vérins électriques, puis le code d'erreur est automatiquement éliminé.
E02 : Lesvérins électriques ne sont pas synchronisés et doivent effectuer une opération de réinitialisation.
E03 : La tension d'alimentation d'entrée est trop faible, veuillez vérifier la tension d'alimentation ou la remplacer par une alimentation appropriée.
E04 : La table est inclinée, les vérins électriques s'arrêtent et doivent effectuer une opération de réinitialisation.
E05 : Surcharge du vérin électrique 1, vérifiez si la charge est trop importante.
E06 : Surcharge du vérin électrique 2, vérifiez si la charge est trop importante.
E07 : Surcharge du vérin électrique 3, vérifiez si la charge est trop importante.
E08 : Surcharge du vérin électrique 4, vérifiez si la charge est trop importante.
E09 : Le courant total de l'alimentation est en surintensité, vérifiez si la charge totale est surchargée.
E10 : Le signal Hall du vérin électrique 1 est anormal. Vérifiez si le câble de connexion entre le vérin électrique et le contrôleur est fiable, remplacez le vérin électrique 1 et le câble de connexion. Et vérifiez si le vérin électrique est bloqué, puis réinitialisez le système.
E11 : Le signal Hall du vérin électrique 2 est anormal. Vérifiez si le câble de connexion entre le vérin électrique et le contrôleur est fiable, remplacez le vérin électrique 2 et le câble de connexion. Et vérifiez si le vérin électrique est bloqué, puis réinitialisez le système.
E12 : Le signal Hall du vérin électrique 3 est anormal. Vérifiez si le câble de connexion entre le vérin électrique et le contrôleur est fiable, remplacez le vérin électrique 3 et le câble de connexion. Et vérifiez si le vérin électrique est bloqué, puis réinitialisez le système.
E13 : Le signal Hall du vérin électrique 4 est anormal. Vérifiez si le câble de connexion entre le vérin électrique et le contrôleur est fiable, remplacez le vérin électrique 4 et le câble de connexion. Et vérifiez si le vérin électrique est bloqué, puis réinitialisez le système.
E14 : Les vérins électriques sont en surchauffe et doivent se reposer pendant un certain temps. Le code d'erreur est alors automatiquement éliminé.
E16 : Les vérins électriques perdent soudainement de la puissance pendant le fonctionnement et doivent effectuer une opération de réinitialisation.

Remarque : Nous avons couplé la télécommande au contrôleur avant de quitter l'usine. Si vous souhaitez appairer d'autres télécommandes, veuillez suivre les étapes suivantes.
1) Presser et maintenez sur le bouton d'apprentissage du contrôleur pendant 8 à 9 secondes, jusqu'à ce que le voyant vert clignote rapidement, cela signifie que le contrôleur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur la télécommande, si le LED de signal sur le module récepteur clignote 2 fois puis s'éteint, cela signifie que le couplage est réussi.
3) Le contrôleur peut apprendre plusieurs télécommandes avec des codes différents.

Nous avons couplé la télécommande au contrôleur. Si vous ne voulez pas que le contrôleur fonctionne avec la télécommande, vous pouvez supprimer tous les codes de télécommande stockés dans le contrôleur.
Opération : Appuyez rapidement et en continu sur le bouton d'apprentissage sur le module récepteur 8 fois, puis relâchez le bouton d'apprentissage. La LED de signal sur le module récepteur clignote 8 fois puis s'éteint. Cela indique que tous les codes stockés ont été supprimés avec succès.
