Il s'agit d'un kit de contrôleur de glissière pour vérin électrique,
comprenant un vérin électrique de type A2 avec potentiomètre intégré et une
plage de course de 600 à 900 mm, un contrôleur à glissière et un
potentiomètre externe (potentiomètre à glissière ou potentiomètre rotatif en option).
Si vous connectez un vérin électrique CC à ce contrôleur de glissière, vous
pouvez commander le vérin électrique pour qu'il s'étende ou se rétracte avec le potentiomètre.
Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicales et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Informations sur le vérin électrique
La plage de course du vérin électrique est de 24 à 36 pouces ou de 600 à
900 mm. Nous pouvons personnaliser n'importe quelle longueur de course
de 600 mm à 900 mm, par exemple 650 mm, 720 mm, 830 mm, etc.

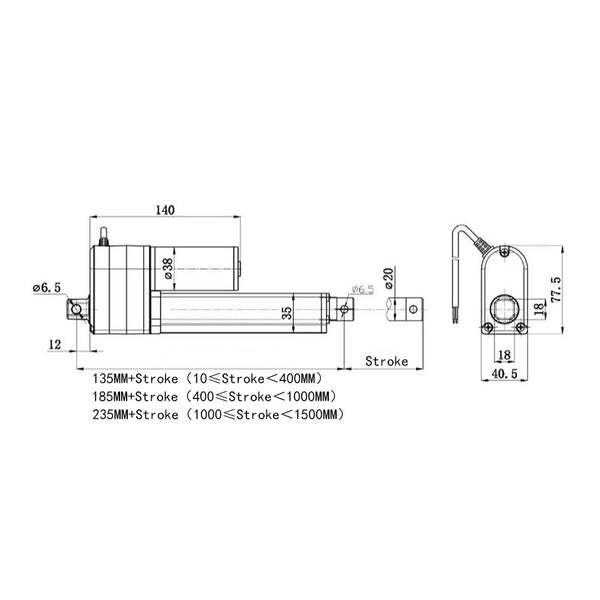

Si vous souhaitez consulter des informations détaillées sur les vérins
électriques avec différentes courses, telles que des dessins détaillés
et des dessins dimensionnels, veuillez cliquer sur le lien suivant pour voir:
Présentation du vérin
Ce vérin électrique dispose d'un potentiomètre intégré avec trois fils de
sortie connectés. Lorsque du vérin électrique se déplace, la valeur de
résistance entre les lignes de sortie change en conséquence. De cette
façon, nous pouvons obtenir la position de mouvement correspondante du
vérin électrique en mesurant la valeur de la résistance.
Principales caractéristiques du vérin
- Produits de haute qualité et Services de haute qualité
- Nouvelle conception de boîtier, stabilité de travail élevée
- Boîtier métallique, capable de travailler dans des environnements très difficiles
- Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
- Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
- Conception robuste, moteur CC haute puissance
- Forte poussée, jusqu'à 1000 N / 100 kg / 200 lbs à 10 mm / seconde
- Options de vitesse multiples, de 10 mm/seconde à 160 mm/seconde
- Options de course multiples, de 600 mm à 900 mm
- Technologie avancée étanche à l'eau et à la poussière
- Faible consommation d'énergie et faible bruit
- Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite
- Avec un potentiomètre intégré
- Dispositif de commande manuelle disponible en option, permettant d'étendre ou de rétracter la tige télescopique du vérin électrique à l'aide d'outils manuels.
- Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
- L'orientation du connecteur avant est par défaut; nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client.
- Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise
- Sans entretien
Principe de fonctionnement
Le vérin électrique a un câble à cinq conducteurs.
1. Les lignes rouges et noires sont deux lignes électriques du vérin
électrique.
Connectez l'alimentation CC aux deux fils d'alimentation du vérin
électrique. Lorsque le vérin électrique est connecté à l'alimentation
CC, la tige télescopique s'étendra vers l'extérieur ; après avoir
commuté la puissance dans le sens inverse, la tige télescopique se
rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en
inversant la polarité de l'alimentation CC.
2. Les fils blanc, bleu et jaune sont les trois fils de sortie du
potentiomètre.
Les fils bleu et jaune sont connectés aux deux bornes du potentiomètre,
c'est une valeur de résistance fixe.
Lorsque le vérin électrique se déplace, la valeur de résistance entre
les lignes de sortie change en conséquence. De cette façon, nous pouvons
obtenir la position de mouvement correspondante du vérin électrique en
mesurant la valeur de la résistance. Lorsque le vérin électrique est
étendu vers l'extérieur, la valeur de résistance entre les fils blanc et
bleu diminuera en conséquence, et la valeur de résistance entre les fils
blanc et jaune augmentera en conséquence. Lorsque le vérin électrique
est rétracté vers l'intérieur, la valeur de résistance entre les fils
blanc et bleu augmentera en conséquence, et la valeur de résistance
entre les fils blanc et jaune diminuera en conséquence.
Par exemple, un vérin électrique avec une course de 200 mm et un
potentiomètre intégré de 10K ohms.
Lorsque lle vérin électrique est complètement rétracté, la valeur de
résistance entre le fil blanc et le fil jaune est de 0,8K ohms, et la
valeur de résistance entre le fil blanc et le fil bleu est de 9,2K ohms.
Lorsque le vérin électrique est étendu jusqu'à la position 100 mm, la
valeur de résistance entre le fil blanc et le fil jaune est de 4,5K ohms
et la valeur de résistance entre le fil blanc et le fil bleu est de 5,5K
ohms.
Lorsque le vérin électrique est complètement déployé, la valeur de
résistance entre le fil blanc et le fil jaune est de 9,1K ohms, et la
valeur de résistance entre le fil blanc et le fil bleu est de 0,8K ohms.
Spécifications du vérin
| Paramètre | Valeur |
|---|---|
| Tension de travail | CC 24V |
| Plage de course | 24 ~ 36 pouces ou 600 ~ 900 mm |
| Vitesse optionnelle (à vide) | 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s, 40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s (La vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.) |
| Capacité de charge maximale | 1000 N / 100 kg / 200 lbs à 10 mm / seconde (Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.) |
| Courant à vide | 0.3~0.5A à 24V |
| Courant à pleine charge | 1.5~3A à 24V |
| Alimentation électrique recommandée | 24V/3A |
| Diamètre de l'arbre | 20mm |
| Diamètre du trou de montage du connecteur avant/arrière | 6mm |
| Matériau du boîtier | alliage d'aluminium |
| Matériau du tige télescopique | alliage d'aluminium |
| Matériel d'engrenage | alliage d'acier |
| Type de moteur | moteur à courant continu brossé |
| Potentiomètre intégré | 10K ohms (Vous pouvez spécifier d'autres valeurs de résistance) |
| Cycle de service | 20%, max 5 minutes d'utilisation continue |
| Durée de vie | environ 25,000 cycles |
| Câble d'alimentation | câble à cinq conducteurs (Deux fils d'alimentation et trois fils de sortie de potentiomètre) |
| Longueur de câble pour le vérin électrique | 500±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques |
| Certifications | CE |
| Température de l'environnement | -26℃ à 85℃ |
| Bruit de fonctionnement | environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents) |
| Niveau de l'indice de protection | IP65 |
Différentes vitesses et poussées maximales correspondantes
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
|---|---|---|---|
| 10mm/s | 5mm/s | 1000 N / 100 kg / 200 lbs | 1100 N / 110 kg / 250 lbs |
| 15mm/s | 7.5mm/s | 800 N / 80 kg / 180 lbs | 900 N / 90 kg / 200 lbs |
| 20mm/s | 10mm/s | 700 N / 70 kg / 160 lbs | 800 N / 80 kg / 180 lbs |
| 25mm/s | 13mm/s | 600 N / 60 kg / 130 lbs | 700 N / 70 kg / 160 lbs |
| 40mm/s | 20mm/s | 350 N / 35 kg / 80 lbs | 400 N / 40 kg / 90 lbs |
| 55mm/s | 28mm/s | 250 N / 25 kg / 60 lbs | 300 N / 30 kg / 70 lbs |
| 65mm/s | 33mm/s | 200 N / 20 kg / 50 lbs | 250 N / 25 kg / 60 lbs |
| 100mm/s | 50mm/s | 150 N / 15 kg / 30 lbs | 100 N / 10 kg / 20 lbs |
| 160mm/s | 80mm/s | 100 N / 10 kg / 20 lbs | 50 N / 5 kg / 10 lbs |
Note:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses, la force d'autoblocage est supérieure à la poussée.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Personnalisation de la longueur installée et de la course
La vérin électrique est doté de deux interrupteurs de fin de course
intégrés. Lorsque le vérin électrique est entièrement rétracté ou
entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course
intégrés pendant la production pour répondre aux longueurs de course et
de rétraction spécifiées par le client.
Exemple pour un vérin électrique d'une course de
700 mm :
Longueur de rétraction : 885 mm (distance entre les centres des deux
trous de montage lorsque le vérin électrique est entièrement rétracté)
Longueur d'extension : 1585 mm (distance entre les centres des deux trous
de montage lorsque le vérin électrique est entièrement étendu)
Règles de personnalisation :
1) La course spécifiée doit être inférieure à la course standard du
vérin commandé. Par exemple, une course spécifiée de 670 mm est
inférieure à la course standard du vérin commandé (700 mm). Dans ce cas,
la longueur de retrait sera réduite d'une valeur équivalente, ce qui
donnera une longueur de retrait de 855 mm. Vous pouvez bien sûr choisir
de conserver la longueur de retrait standard d'origine, soit 885 mm.
2) La longueur de rétraction spécifiée doit être inférieure à la
longueur de rétraction standard du vérin commandé. Par exemple, une
longueur de rétraction spécifiée de 850 mm est inférieure à la longueur
de rétraction standard du vérin commandé (885 mm). Dans ce cas, la
course doit également être réduite d'une valeur équivalente, ce qui
donne une course effective de 665 mm.
Informations sur le contrôleur à glissière avec potentiomètre
Spécifications du contrôleur
| Paramètre | Valeur |
|---|---|
| Modèle | 0043090 |
| Tension de travail | 24V CC |
| Tension de sortie | 24V CC |
| Courant nominal | 10A |
| Dimension du contrôleur | 113 x 88 x 39 mm |
| Options de vitesse multiples | 5mm/s, 10mm/s, 15mm/s, 20mm/s, 30mm/s, 50mm/s, 100mm/s, 160mm/s |
| Avec un bouton de commande de course et un bouton d'apprentissage | |
| Avec un potentiomètre 10K connecté en externe | |
| Convient aux vérins électriques de type A2 avec potentiomètre interne | |
| La course de l'vérin électrique A2 peut être contrôlée en tournant le bouton du contrôleur ou en actionnant le potentiomètre à glissière ou le potentiomètre rotatif connecté au contrôleur. | |
Câblage
Si vous voulez contrôler un vérin électrique 24V CC, faire comme suivant
:
1) Connecter le pôle positif de l'alimentation en CC à la borne d'entrée
<+> du contrôleur, et connecter le pôle négatif de l'alimentation en CC
à la borne d'entrée <-> du contrôleur.
2) Connecter les cinq fils de l'vérin électrique au contrôleur dans
l'ordre noir, rouge, bleu, blanc et jaune, et vous pouvez échanger les
fils noir et rouge de l'vérin électrique pour changer le sens de
déplacement de l'vérin électrique.
3) Connectez les trois fils du potentiomètre au contrôleur selon le
schéma de connexion.
Le contrôleur commande le vérin
Basculez l'interrupteur à bascule vers la droite, ce qui signifie que
l'vérin électrique est contrôlé par l'interrupteur rotatif.
Basculez l'interrupteur à bascule vers la gauche, ce qui signifie que
l'vérin électrique est contrôlé par le potentiomètre.
1) Le fonctionnement par l’interrupteur rotatif :
Tournez l'interrupteur rotatif dans une position de sa course, le vérin
électrique s'étendra ou se rétractera à la position correspondante dans
sa course en conséquence.
2) Le fonctionnement par le potentiomètre à glissière :
Faites glisser la poignée du potentiomètre à glissière dans une position
de sa course, le vérin électrique s'étendra ou se rétractera à la
position correspondante dans sa course en conséquence.
3) Le fonctionnement par le potentiomètre rotatif :
Le potentiomètre rotatif a une plage d'échelle de 0 à 100, qui
correspond au pourcentage de la course correspondante du vérin
électrique.
Tournez le potentiomètre rotatif sur une position de l'échelle, le vérin
électrique s'étendra ou se rétractera à la position correspondante dans
sa course en conséquence.
Lorsque l'vérin électrique est arrêté, la LED d'état clignote lentement
; Lorsque l'vérin électrique est sorti ou rentré, la LED d'état clignote
rapidement.
Remarque :
Nous aurons déjà apparié le contrôleur à glissière au vérin électrique et vous pourrez directement utiliser le contrôleur à glissière et le potentiomètre pour contrôler l'extension et la rétraction du vérin électrique.
Support fixe et autres accessoires
1. Chaque verin électrique nécessiterait deux supports de montage , un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique. Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans le menu déroulant.
2. Supports de montage compatibles: Support A et Support C.
3. Ce verin électrique est également compatible avec trois supports de montage plats : Support de plaque plate de montage de la tête (Modèle 0043071) , Support de plaque plate de montage du bas (Modèle 0043072) et Base plate de montage (Modèle 0043070)
4. Le style du connecteur avant du vérin électrique peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation. Si vous avez besoin de personnalisation, veuillez cliquer ici pour acheter l'option personnalisée.
5. Le connecteur fisheye du vérin électrique est personnalisable et peut être utilisé avec un connecteur à filetage interne. Si vous avez besoin de personnalisation, veuillez cliquer ici pour acheter l'option personnalisée.
6. L'orientation du connecteur avant du vérin électrique est par défaut; nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client. Pour faire pivoter le connecteur avant de 90 degrés, cliquez ici pour acheter l'option de rotation.
7. Le vérin électrique peut être équipé d'un dispositif de commande manuelle. Même en cas de panne de courant, il est possible de déployer ou de rétracter sa tige télescopique à l'aide d'outils manuels. Si vous souhaitez équiper le vérin d'un dispositif de commande manuelle, veuillez cliquer ici pour l'acheter.
8. Vous devez utiliser une alimentation à découpage CC24V/3A pour alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter dans le menu déroulant.
Délai de production & Retour ou Échange
Les vérins électriques sont des produits personnalisés et ne sont pas en stock, et nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
Explication des droits et taxes d'importation
1. Notre boutique proposera un ou deux modes de livraison différents en fonction de la situation réelle de la commande. Nos expéditions se font depuis Hong Kong, en Chine, vers le monde entier. Des droits d'importation seront applicables au colis, quel que soit le mode de livraison choisi.
2. Pour les colis de petite taille ou de faible poids, nous sélectionnerons un transporteur approprié afin de pouvoir payer les droits d'importation pour le compte du client au moment de l'expédition. Par conséquent, le client n'aura pas à payer de droits d'importation ni de taxes lors de la réception du colis.
3. Pour les colis volumineux ou lourds, quel que soit le transporteur choisi, les douanes percevront directement les droits et taxes à la charge du client lors du dédouanement ou à la réception du colis. Le montant des droits s'élève généralement à 20 % du montant de la commande (hors frais de port).
4. Si le client souhaite que nous payions les droits d'importation pour son compte, veuillez nous contacter au moment de passer la commande et payer un supplément de 20 % du montant de la commande à titre de droits prépayés. Nous paierons alors les droits pour le client.
5. Si le client choisit de payer lui-même les droits d'importation,
veuillez nous contacter après avoir payé les droits et reçu le colis.
Nous fournirons au client un bon de réduction d'un certain montant, qui
pourra être utilisé pour son prochain achat. Le montant de la réduction
correspondra au montant le moins élevé entre les droits d'importation
réellement payés par le client et 20 % du montant de la commande
d'origine (hors frais de port).
Veuillez noter : Nous ne pouvons pas rembourser en espèces les droits
d'importation payés par le client lui-même. Nous vous remercions de
votre compréhension.
6. Lorsque la société de transport ou les douanes informent le client qu'il doit payer les droits d'importation, si le client n'accepte pas de payer, le colis sera retourné ou détruit, et le client devra en assumer toute la responsabilité et tous les frais.
Cliquez pour télécharger le fichier DAO en Step
Vidéo de démonstration du fonctionnement du produit
Contenu
1 x Vérin électrique A2 avec potentiomètre
1 x Contrôleur à glissière
1 x 10K potentiomètre (potentiomètre à glissière ou potentiomètre
rotatif en option)
1 x Manuel d'utilisateur
