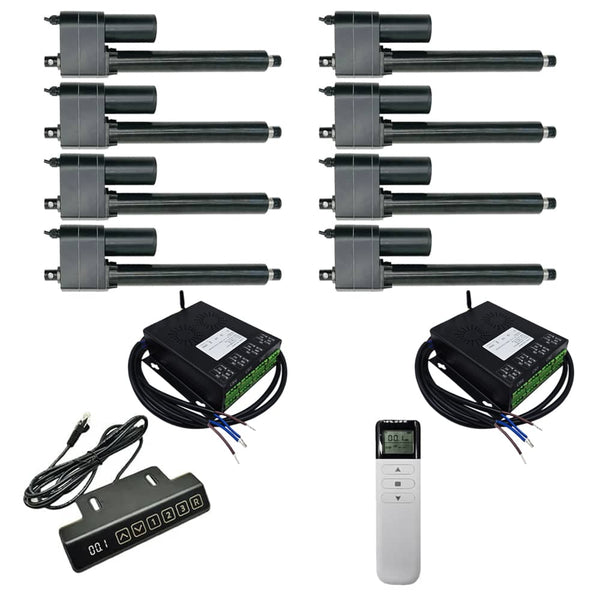

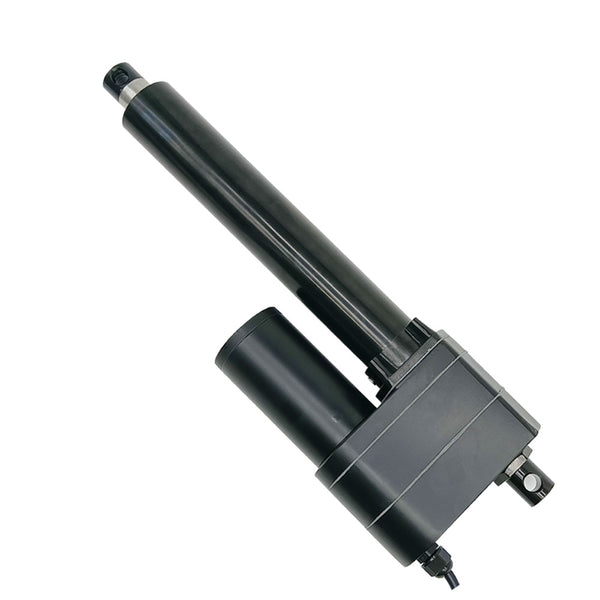

Kit de contrôle synchronisé de 8 vérins électriques puissants 50MM-600MM 8000N (Modèle 0043108-1)

• Produits de haute qualité et Services de haute qualité
• Boîtier métallique, capable de travailler dans des environnements très difficiles
• Boîte de vitesses en métal, engrenage en métal résistant à l'usure à haute résistance
• Tube télescopique et tube extérieur en acier inoxydable, bonne résistance à la corrosion
• Conception robuste, moteur CC haute puissance
• Forte poussée, jusqu'à 8000 N / 800 kg / 1800 lbs à 5 mm / seconde
• Options de vitesse multiples, de 5 mm/seconde à 50 mm/seconde
• Options de course multiples, de 10 mm à 650 mm
• Technologie avancée étanche à l'eau et à la poussière
• Faible consommation d'énergie et faible bruit
• Embrayage intégré pour protéger les engrenages et les moteurs
• Protection intégrée contre la surcharge et la surchauffe du moteur
• Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite
• Capteur Hall intégré, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2, 4 ou plusieurs vérins électriques de manière entièrement synchrone
• Dispositif de commande manuelle disponible en option, permettant d'étendre ou de rétracter la tige télescopique du vérin électrique à l'aide d'outils manuels
• Le style du connecteur avant et arrière peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation
• L'orientation des connecteurs avant et arrière est par défaut; nous pouvons les faire pivoter de 90 degrés pendant la production en fonction des besoins du client
• Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise
• Sans entretien

Remarquer :

1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens vertical. La capacité de charge maximale de l'ensemble du système synchrone est la somme des capacités de charge maximales des huit vérins électriques. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.

2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.

3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.

4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.

5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.

6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.

La vérin électrique est doté de deux interrupteurs de fin de course intégrés. Lorsque le vérin électrique est entièrement rétracté ou entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course intégrés pendant la production pour répondre aux longueurs de course et de rétraction spécifiées par le client.

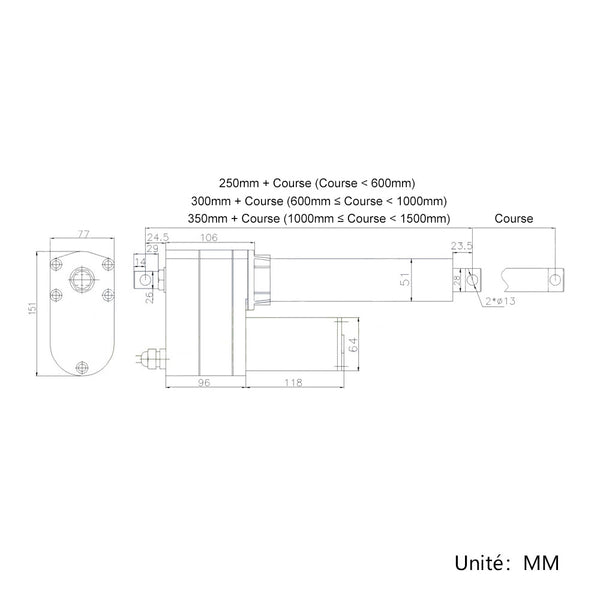

Exemple pour un vérin électrique d'une course de 400 mm :
Longueur de rétraction : 650 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement rétracté)
Longueur d'extension : 1050 mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement étendu)

Règles de personnalisation :
1) La course spécifiée doit être inférieure à la course standard du vérin commandé. Par exemple, une course spécifiée de 380 mm est inférieure à la course standard du vérin commandé (400 mm). Dans ce cas, la longueur de retrait sera réduite d'une valeur équivalente, ce qui donnera une longueur de retrait de 630 mm. Vous pouvez bien sûr choisir de conserver la longueur de retrait standard d'origine, soit 650 mm.
2) La longueur de rétraction spécifiée doit être inférieure à la longueur de rétraction standard du vérin commandé. Par exemple, une longueur de rétraction spécifiée de 620 mm est inférieure à la longueur de rétraction standard du vérin commandé (650 mm). Dans ce cas, la course doit également être réduite d'une valeur équivalente, ce qui donne une course effective de 370 mm.

Remarque : Il s’agit d’un kit de commande synchrone à huit vérins électriques. La quantité d'options de personnalisation de longueur installée et de longueur de course commandées doit correspondre à la quantité de vérins, soit huit.

Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux, quatre ou plusieurs vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.

Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner deux ou plusieurs vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté des vérins électriques et des capteurs à effet Hall, nous installerons des capteurs à effet Hall dans les vérins électriques pendant la production pour vous.
Lorsque deux ou plusieurs vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.

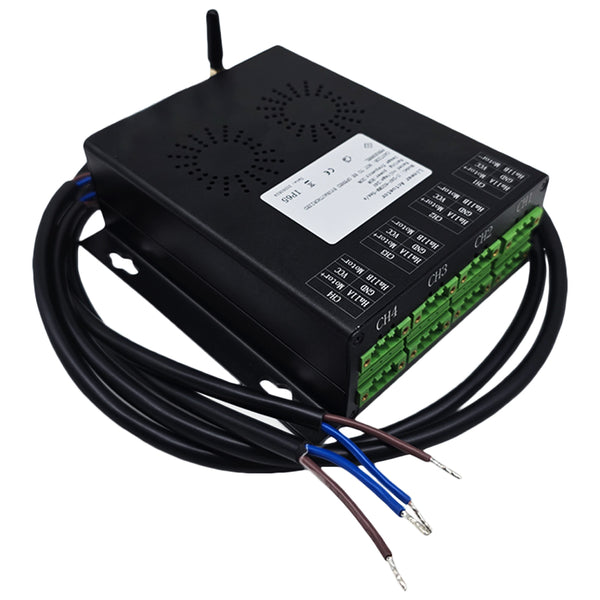

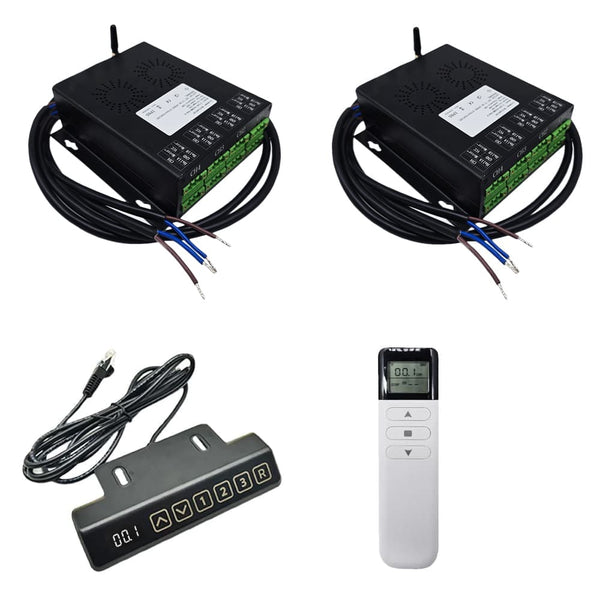

• Il peut faire fonctionner huit vérins électriques C pour fonctionner de manière complètement synchrone

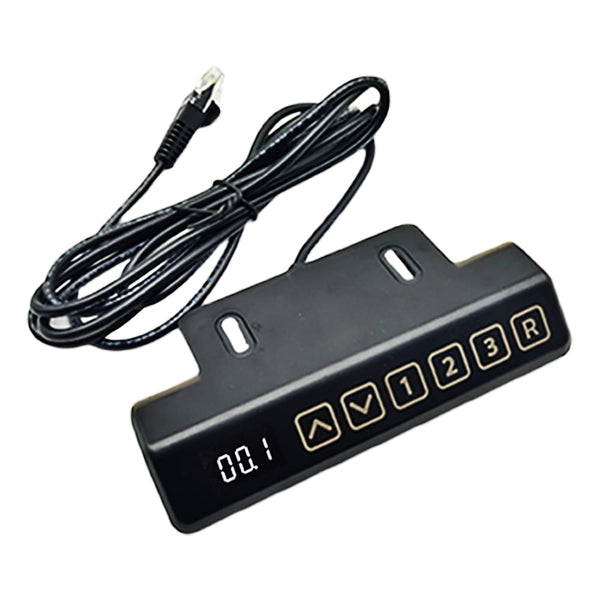

• Commande filaire via une poignée de commande tactile
• Contrôle sans fil via une télécommande
• L'affichage LED sur la poignée de commande affichera la position de la course en temps réel
• Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R
• Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des vérins électriques
• Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement les vérins électriques sur trois positions pré-mémorisées
• Le bouton R est le bouton de réinitialisation et est utilisé pour réinitialiser le système en cas d'erreur
• Avec bouton de réinitialisation et bouton d'appairage
• Lorsque les vérins électriques se rapprochent de la position finale, ils ralentissent automatiquement pour se protéger
• Lorsque les vérins électriques sont complètement rétractés, ils conservent 1 mm de course pour se protéger

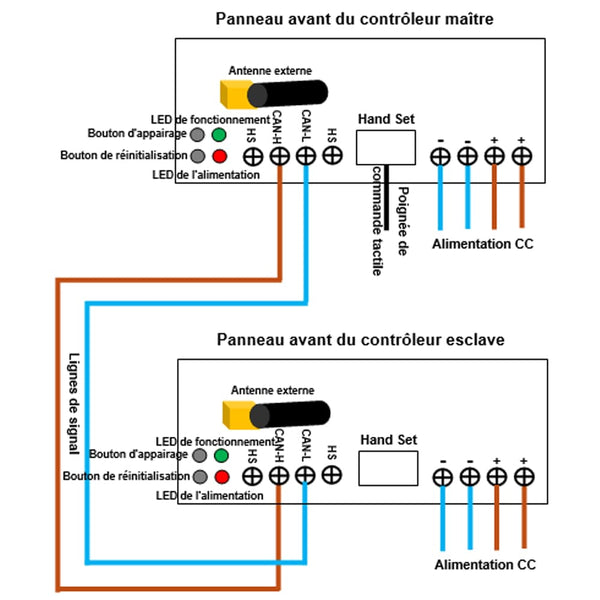

1) Utilisez des lignes de signal pour connecter les bornes CAN-L et CAN-H du contrôleur maître aux bornes CAN-L et CAN-H du contrôleur esclave.

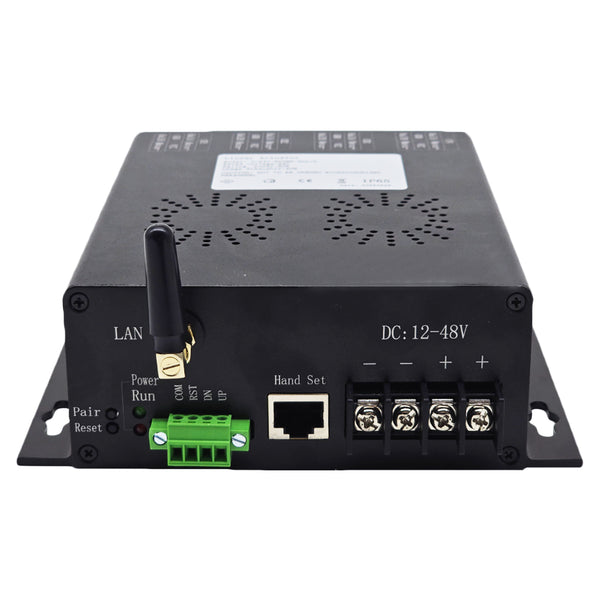

2) Branchez la poignée de commande tactile sur le port Hand Set du contrôleur maître. (Remarque : Si la poignée de commande est branchée au port Hand Set du contrôleur esclave, elle ne fonctionnera pas.)

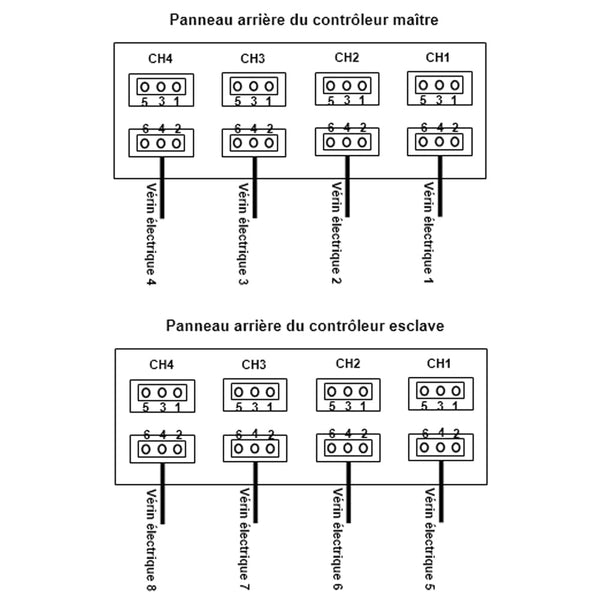

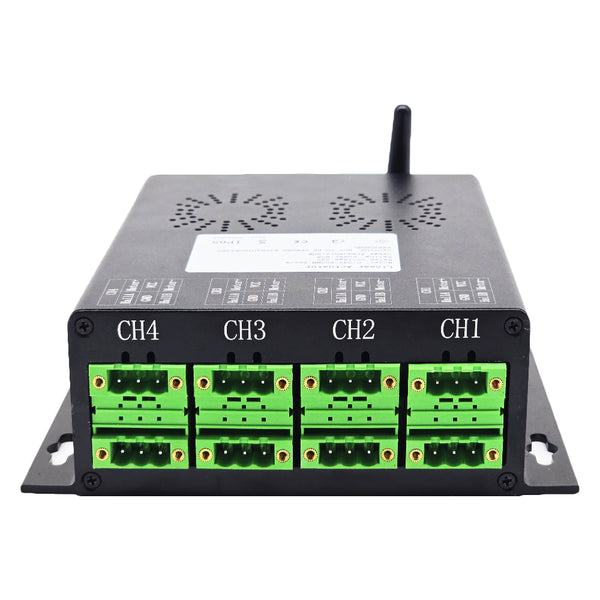

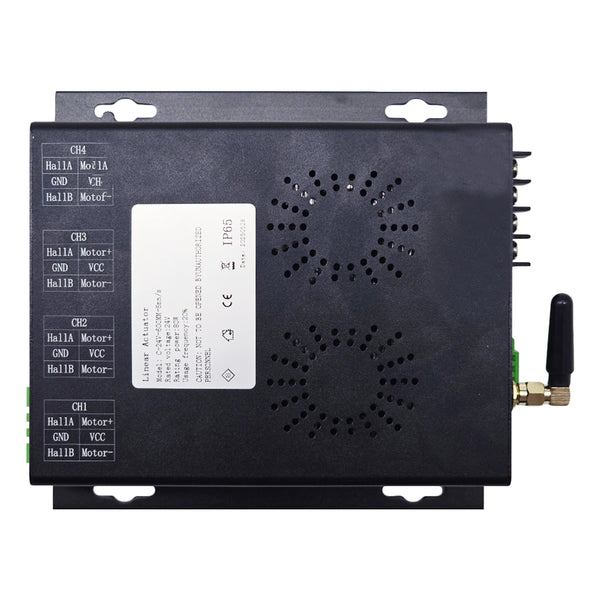

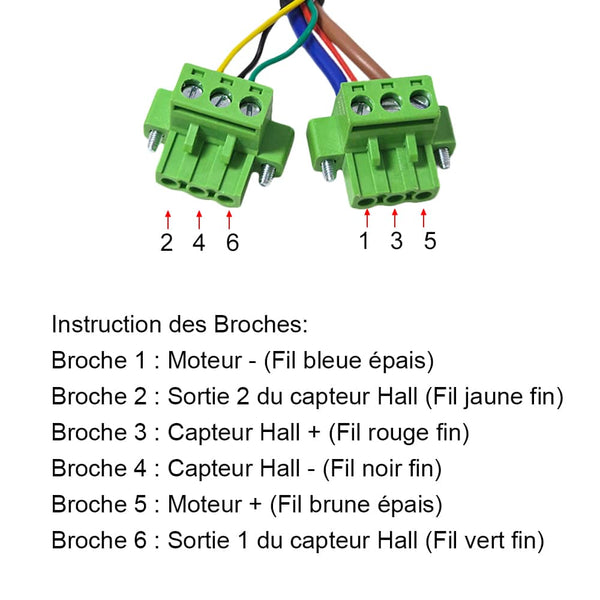

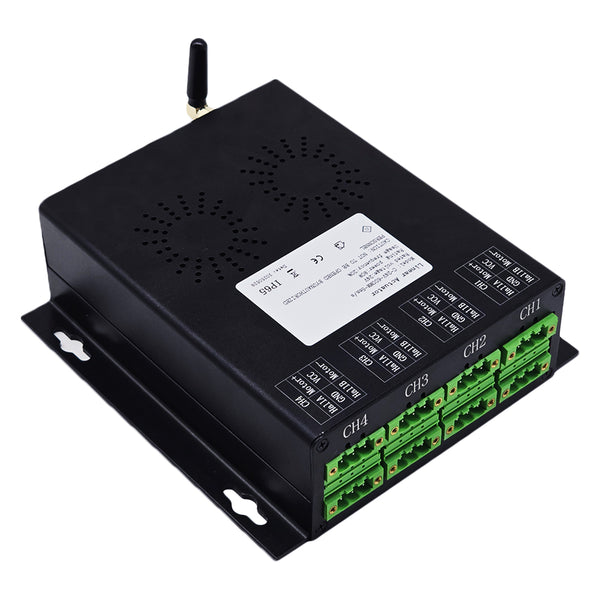

3) Comme indiqué sur le schéma, connectez quatre vérins électriques aux canaux CH1, CH2, CH3 et CH4 du contrôleur maître, puis connectez les quatre vérins électriques restants aux canaux CH1, CH2, CH3 et CH4 du contrôleur esclave. Veillez à insérer les deux bornes de chaque vérin dans les deux ports correspondants de chaque canal.

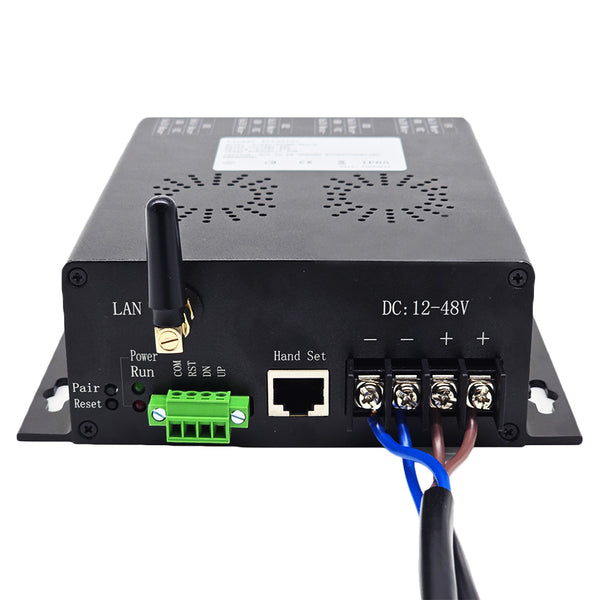

4) Connecter le pôle positif de l’alimentation CC à la borne <+> des deux contrôleur.

Le contrôleur dispose de deux modes de contrôle sélectionnables, le mode d’interblocage et le mode momentané. Vous pouvez passer d'un mode de contrôle à l'autre de la manière suivante :
Appuyez trois fois de suite sur le bouton d'appairage du contrôleur.

1. Opération via la poignée de commande tactilee :
Remarque : la poignée est actionnée par commande tactile. La sensibilité tactile peut être automatiquement calibrée lors de la première mise sous tension. Il est interdit aux mains de toucher la poignée lors de la mise sous tension pour éviter toute interférence avec l'étalonnage de la sensibilité et affecter la sensibilité de fonctionnement.

1) Appuyez et maintenez le bouton ▲ de la poignée de commande, tous les vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, tous les vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, tous les vérins électriques s'arrêtent.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande, tous les vérins électriques se déplaceront automatiquement vers la position mémorisée par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois boutons.
4) L'affichage LED sur la poignée de commande affichera les données de position de la course en temps réel. Par exemple, si le nombre 03.5 signifie que les vérins électriques ont atteint la position de course de 35MM.

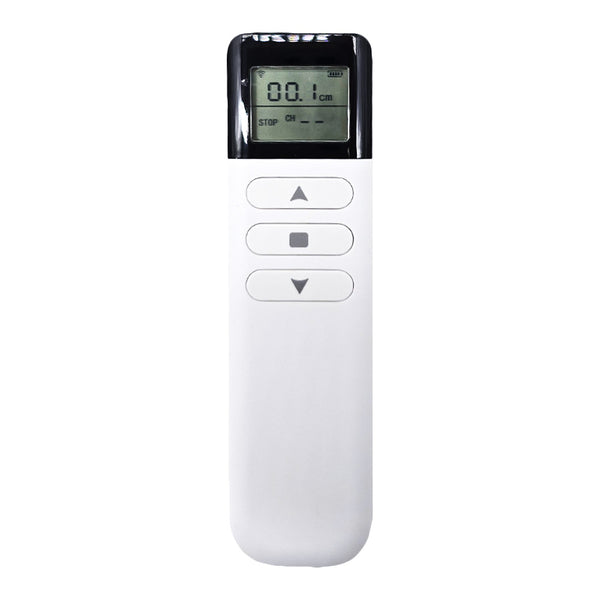

2. Opération via la télécommande :
2.1 Lorsque le contrôleur fonctionne en mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, tous les vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, tous les vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, tous les vérins électriques s'arrêtent.

2.2 Lorsque le contrôleur fonctionne en mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, tous les vérins électriques s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement.
2) Appuyez sur le bouton ▼ de télécommande, tous les vérins électriques se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement.
3) Pendant le fonctionnement, vous pouvez appuyer sur le bouton d'arrêt ou n'importe quel bouton de la télécommande pour arrêter tous les vérins électriques en même temps.

L'affichage LED de la télécommande affichera les données de position de la course en temps réel des vérins électriques en cours d'extension ou de rétraction. Par exemple, si l'écran LED affiche UP 29.5 cm, cela signifie que les vérins électriques a été étendu jusqu'à la position de course de 295 mm, ou s'il affiche DN 20.0 cm, cela signifie que les vérins électriques a été rétracté jusqu'à la position de course de 200 mm.

1) Le contrôleur peut mémoriser trois positions de course au total, et chaque bouton mémorise une position de course.
2) Actionnez d'abord huit vérins électriques jusqu'à la première position de course appropriée que vous devez stocker, puis appuyez et maintenez enfoncé le bouton 1 de la poignée de commande pendant environ 5 à 6 secondes, la valeur de course sur l'écran LED clignote deux fois. Cela signifie que la position actuelle de la course est déjà enregistrée dans le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course dans les boutons 2 et 3 en suivant l'opération ci-dessus.

Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur, vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez sur le bouton <R> de la poignée de commande ou le bouton <Reset> du contrôleur maître, jusqu'à ce que tous les vérins électriques soient réinitialisés vers le bas et que l'affichage LED de la poignée de commande indique "00.0", puis relâcher le bouton.

Remarque : Nous avons couplé la télécommande au contrôleur avant de quitter l'usine. Si vous souhaitez appairer d'autres télécommandes, veuillez suivre les étapes suivantes.
1) Appuyez et maintenez appuyé sur le bouton d'appairage du contrôleur maître pendant 5 à 6 secondes, jusqu'à ce que le voyant vert clignote rapidement. Cela signifie que le contrôleur entre en état d'apprentissage.
2) Appuyez 5 fois de suite sur les boutons ▲ et ▼ de la télécommande. La position CH sur l'écran LED de la télécommande passera de -- à 00, augmentera progressivement, puis reviendra à --, et le contrôleur quitte automatiquement l'état d'appairage, cela signifie que le couplage est réussi.
3) Le contrôleur peut apprendre plusieurs télécommandes avec des codes différents.
