Ce kit de synchronisation permet de synchroniser le fonctionnement de quatre mini vérins électriques industriels.
Il comprend quatre vérins industriels miniatures de type A avec capteurs à effet Hall intégrés, un contrôleur de synchronisation, une poignée de commande tactile et une télécommande CF-2.
Remarque : Tous les vérins
électriques doivent être connectés au contrôleur synchrone pour que le
système fonctionne correctement.
La télécommande du contrôleur synchrone dispose de deux modes de contrôle,
le mode d’interblocage et le mode momentané, veuillez sélectionner le mode
de contrôle dont vous avez besoin lors de la commande. Et le contrôleur
synchrone dispose de deux fonctions de contrôle externe sélectionnables,
fonction d’interrupteur manuel ou fonction de fin de course, veuillez
sélectionner une fonction de contrôle externe dont vous avez besoin lors de
la commande.
Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicales et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.

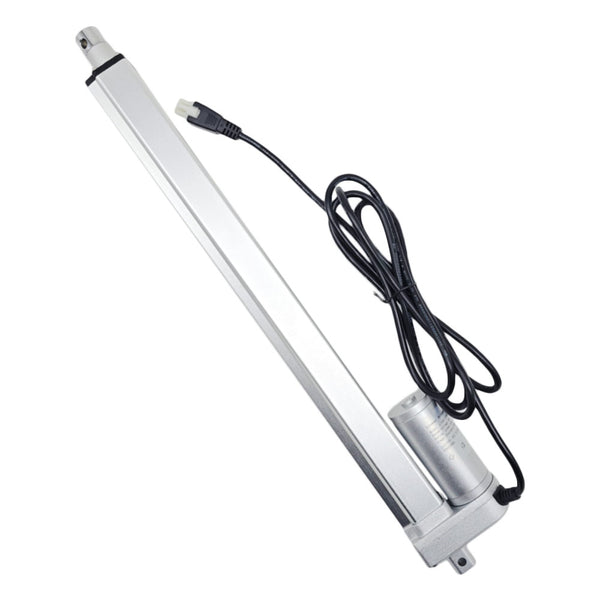

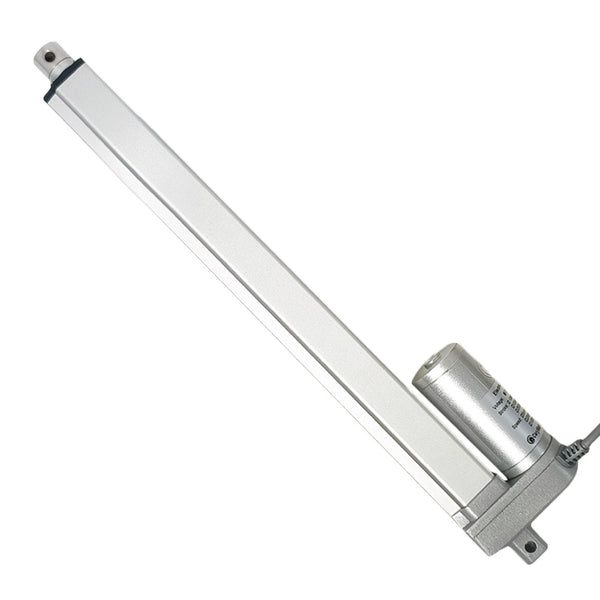

Informations pour les vérins électriques
La plage de course des vérins électriques est de 0,4 à 60 pouces ou de 10 à
1500 mm. Nous pouvons personnaliser n'importe quelle longueur de course
de 10 mm à 1500 mm, par exemple 380 mm, 750 mm, 850 mm, etc.
Si vous souhaitez consulter des informations détaillées sur les vérins
électriques avec différentes courses, telles que des dessins détaillés
et des dessins dimensionnels, veuillez cliquer sur le lien suivant pour voir:
Principales caractéristiques
- Produits de haute qualité et Services de haute qualité
- Nouvelle conception de boîtier, stabilité de travail élevée
- Boîtier métallique, capable de travailler dans des environnements très difficiles
- Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
- Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
- Conception robuste, moteur CC haute puissance
- Forte poussée, jusqu'à 2000 N / 200 kg / 450 lbs à 5 mm / seconde
- Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
- Options de course multiples, de 10 mm à 1500 mm
- Technologie avancée étanche à l'eau et à la poussière
- Faible consommation d'énergie et faible bruit
- Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite
- Capteur Hall intégré, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2, 4 ou plusieurs vérins électriques de manière entièrement synchrone.
- Dispositif de commande manuelle disponible en option, permettant d'étendre ou de rétracter la tige télescopique du vérin électrique à l'aide d'outils manuels.

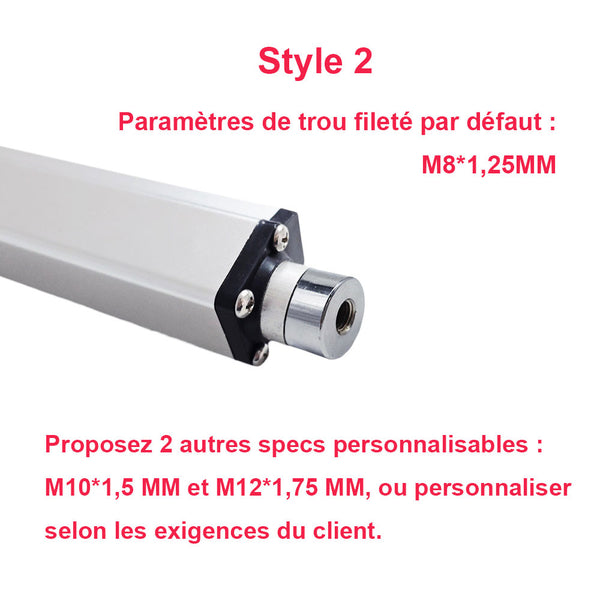

- Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
- L'orientation du connecteur avant est par défaut; nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client.
- Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise
- Sans entretien
Specifications
| Paramètre | Valeur |
|---|---|
| Tension de travail | CC 12V ou CC 24V (24V étant le plus couramment utilisé) |
| Plage de course | 0.4 ~ 60 pouces ou 10 ~ 1500 mm |
| Vitesse optionnelle (à vide) | 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 25±5mm/s, 40±8mm/s, 55±10mm/s, 65±12mm/s, 100±15mm/s, 160±20mm/s (La vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.) |
| Capacité de charge maximale | 2000 N / 200 kg / 450 lbs à 5 mm / seconde (Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.) |
| Courant à vide | 0.5~1A à 12V ou 0.3~0.5A à 24V |
| Courant à pleine charge | 3~6A à 12V ou 1.5~3A à 24V |
| Alimentation électrique recommandée | 12V/20A ou 24V/10A |
| Diamètre de l’arbre | 20mm |
| Diamètre du trou de montage du connecteur avant/arrière | 6mm |
| Matériau du boîtier | alliage d'aluminium |
| Matériau de la tige télescopique | alliage d'aluminium |
| Matériel d’engrenage | alliage d'acier |
| Type de moteur | moteur à courant continu brossé |
| Cycle de service | 20%, max 5 minutes d'utilisation continue |
| Durée de vie | environ 25,000 cycles |

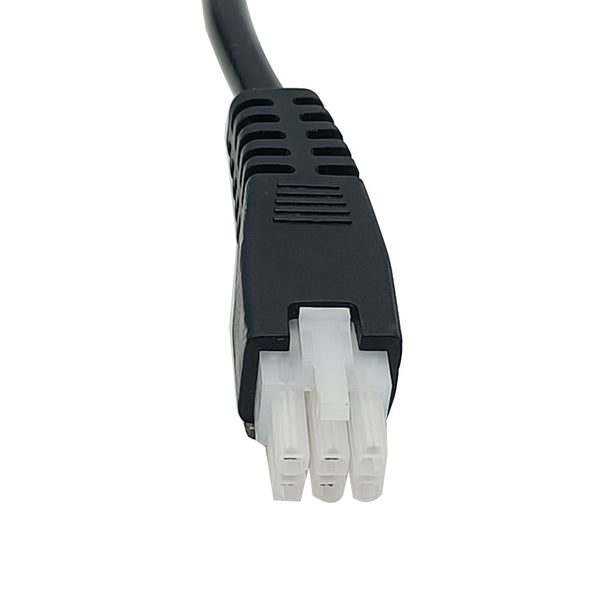

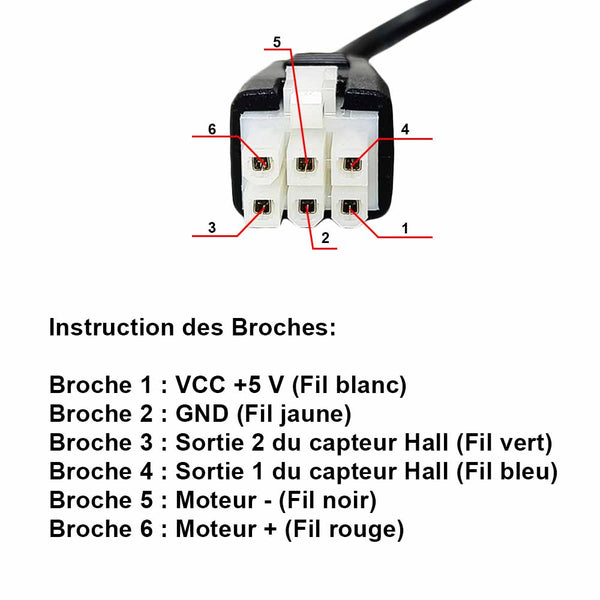

| Câble d'alimentation (Fiche standard) | prise à six broches |
| Longueur de câble pour le vérin électrique | 2000±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques |
| Certifications | CE |
| Température de l'environnement | -26℃ à 85℃ |
| Bruit de fonctionnement | environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.) |
| Niveau de l'indice de protection | IP65 |
Différentes vitesses et poussée maximale correspondante
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
|---|---|---|---|
| 5mm/s | 2.5mm/s | 2000 N / 200 kg / 450 lbs | 2200 N / 220 kg / 490 lbs |
| 10mm/s | 5mm/s | 1000 N / 100 kg / 200 lbs | 1100 N / 110 kg / 250 lbs |
| 15mm/s | 7.5mm/s | 800 N / 80 kg / 180 lbs | 900 N / 90 kg / 200 lbs |
| 20mm/s | 10mm/s | 700 N / 70 kg / 160 lbs | 800 N / 80 kg / 180 lbs |
| 25mm/s | 13mm/s | 600 N / 60 kg / 130 lbs | 700 N / 70 kg / 160 lbs |
| 40mm/s | 20mm/s | 350 N / 35 kg / 80 lbs | 400 N / 40 kg / 90 lbs |
| 55mm/s | 28mm/s | 250 N / 25 kg / 60 lbs | 300 N / 30 kg / 70 lbs |
| 65mm/s | 33mm/s | 200 N / 20 kg / 50 lbs | 250 N / 25 kg / 60 lbs |
| 100mm/s | 50mm/s | 150 N / 15 kg / 30 lbs | 100 N / 10 kg / 20 lbs |
| 160mm/s | 80mm/s | 100 N / 10 kg / 20 lbs | 50 N / 5 kg / 10 lbs |
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens vertical. La capacité de charge maximale de l'ensemble du système synchrone est la somme des capacités de charge maximales des quatre vérins électriques. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses, la force d'autoblocage est supérieure à la poussée.
7. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Personnalisation de la longueur installée et de la course
La vérin électrique est doté de deux interrupteurs de fin de course
intégrés. Lorsque le vérin électrique est entièrement rétracté ou
entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course
intégrés pendant la production pour répondre aux longueurs de course et
de rétraction spécifiées par le client.
Exemple pour un vérin électrique d'une course de 400 mm :
Longueur de rétraction : 550 mm (distance entre les centres des deux
trous de montage lorsque le vérin électrique est entièrement rétracté)
Longueur d'extension : 950 mm (distance entre les centres des deux trous
de montage lorsque le vérin électrique est entièrement étendu)
Règles de personnalisation :
1) La course spécifiée doit être inférieure à la course standard du
vérin commandé. Par exemple, une course spécifiée de 370 mm est
inférieure à la course standard du vérin commandé (400 mm). Dans ce cas,
la longueur de retrait sera réduite d'une valeur équivalente, ce qui
donnera une longueur de retrait de 520 mm. Vous pouvez bien sûr choisir
de conserver la longueur de retrait standard d'origine, soit 550 mm.
2) La longueur de rétraction spécifiée doit être inférieure à la
longueur de rétraction standard du vérin commandé. Par exemple, une
longueur de rétraction spécifiée de 530 mm est inférieure à la longueur
de rétraction standard du vérin commandé (550 mm). Dans ce cas, la
course doit également être réduite d'une valeur équivalente, ce qui
donne une course effective de 380 mm.
Remarque : Il s’agit d’un kit de commande
synchrone à quatre vérins électriques. La quantité d'options de
personnalisation de longueur installée et de longueur de course
commandées doit correspondre à la quantité de vérins, soit quatre.

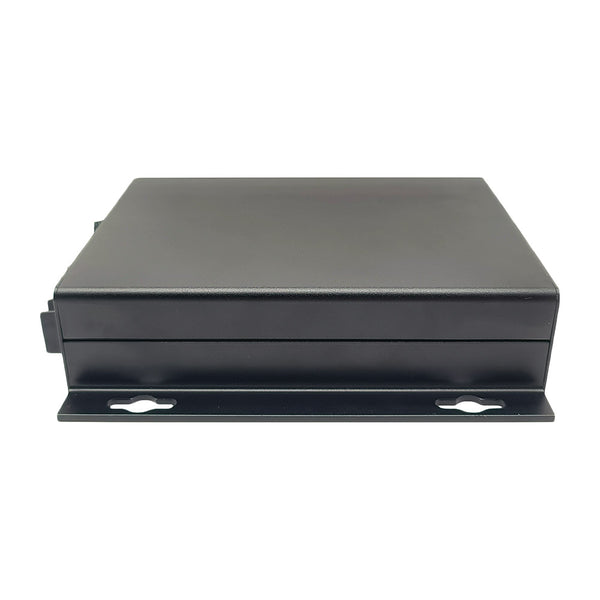

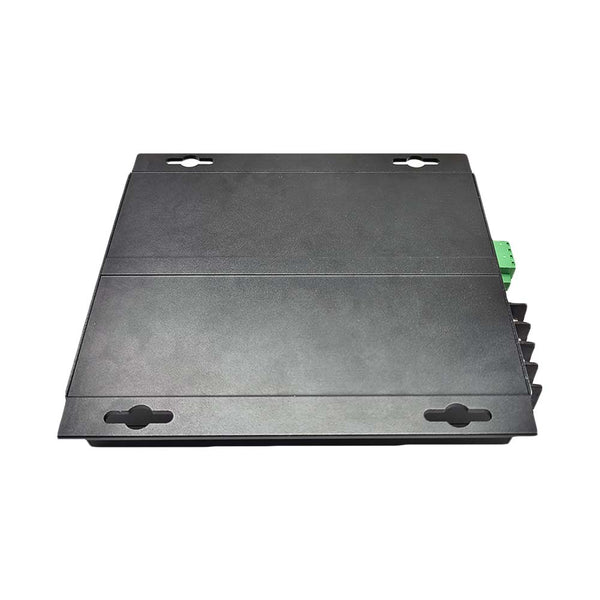

Informations pour le contrôleur synchrone
Introduction
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux, quatre ou plusieurs vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.
Principe de fonctionnement
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire
fonctionner deux ou plusieurs vérins électriques de manière entièrement
synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à
chaque vérin électrique. Et lorsque vous avez acheté des vérins
électriques et des capteurs à effet Hall, nous installerons des capteurs
à effet Hall dans les vérins électriques pendant la production pour vous.
Lorsque deux ou plusieurs vérins électriques fonctionnent ensemble, le
capteur Hall enverra des signaux Hall au contrôleur de synchronisation,
et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin
électrique, de sorte que tous les vérins électriques fonctionnent
exactement à la même vitesse.
Principales caractéristiques
- Il peut faire fonctionner quatre vérins électriques A pour fonctionner de manière complètement synchrone
- Commande filaire via une poignée de commande tactile
- Contrôle sans fil via une télécommande
- Si vous utilisez une antenne externe, le contrôleur a une distance de travail plus longue
- L'affichage LED sur la poignée de commande affichera la position de la course en temps réel
- Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R
- Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des vérins électriques
- Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement les vérins électriques sur trois positions pré-mémorisées
- Le bouton R est le bouton de réinitialisation et est utilisé pour réinitialiser le système en cas d'erreur

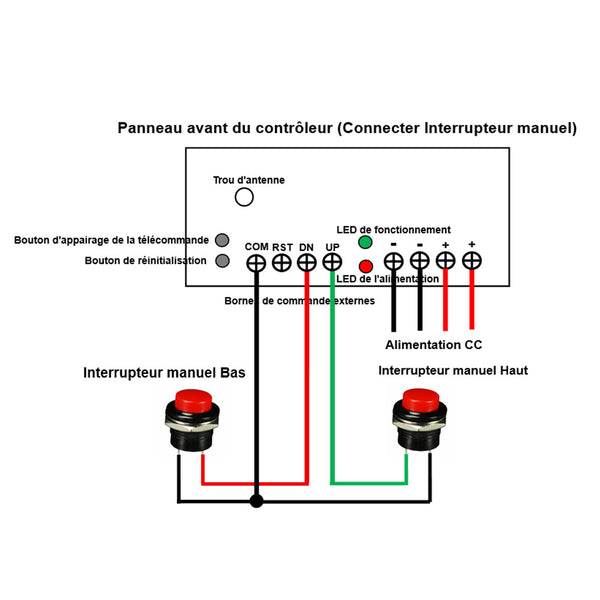

- Deux fonctions de contrôle externe sélectionnables : fonction d’interrupteur manuel ou fonction de fin de course, veuillez sélectionner une fonction de contrôle externe dont vous avez besoin lors de la commande
- Avec bouton de réinitialisation et bouton d'appairage
- Lorsque les vérins électriques se rapprochent de la position finale, ils ralentissent automatiquement pour se protéger
- Lorsque les vérins électriques sont complètement rétractés, ils conservent 1 mm de course pour se protéger
Spécifications
| Paramètre | Valeur |
|---|---|
| Tension de fonctionnement | 12~36 VCC, convient pour vérin électrique en 12V ou 24V |
| Nombre de vérins électriques connectés | 4 |
| Courant de sortie maximal | 10A / canal |
| Fréquence de travail | 433.92 MHz |
| Deux modes de contrôle sélectionnables | Mode d’interblocage ou mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande |
| Distance de travail | 30 m (théoriquement) |
| Température de fonctionnement | -20°C ~ +70°C |
| Dimension de case | 158 x 150 x 40 mm |
| Longueur de câble de la poignée de commande tactile | 2000±10%MM (Si vous avez besoin d’un câble plus long, veuillez acheter le câble d’extension pour la poignée de commande.) |
Câblage

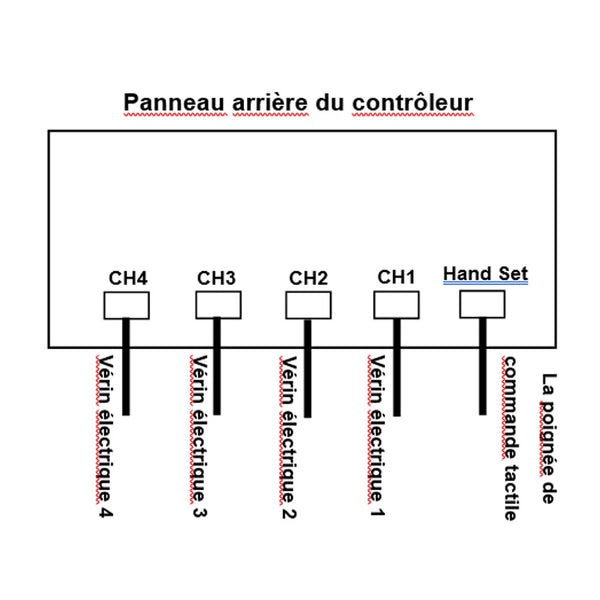

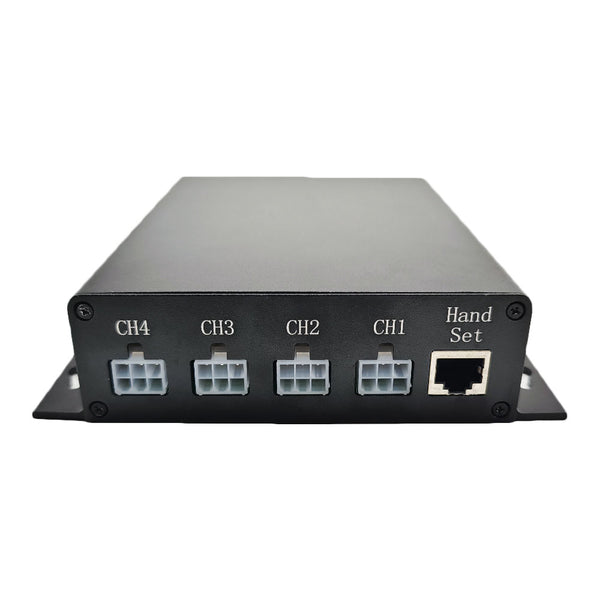

1) Branchez la poignée de commande tactile dans le port Hand Set du
contrôleur.

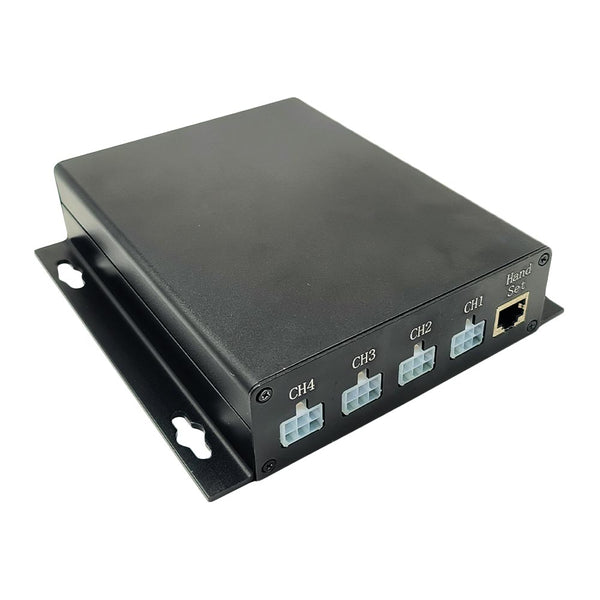

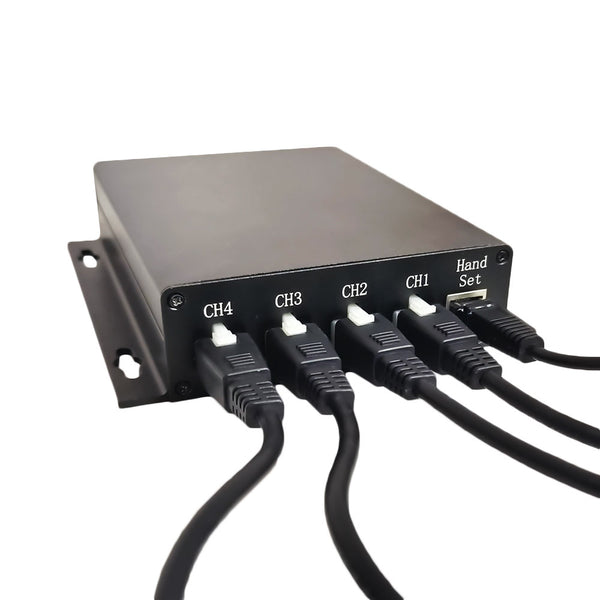

2) Branchez quatre vérins électriques dans les ports CH1, CH2, CH3 et
CH4 du contrôleur.

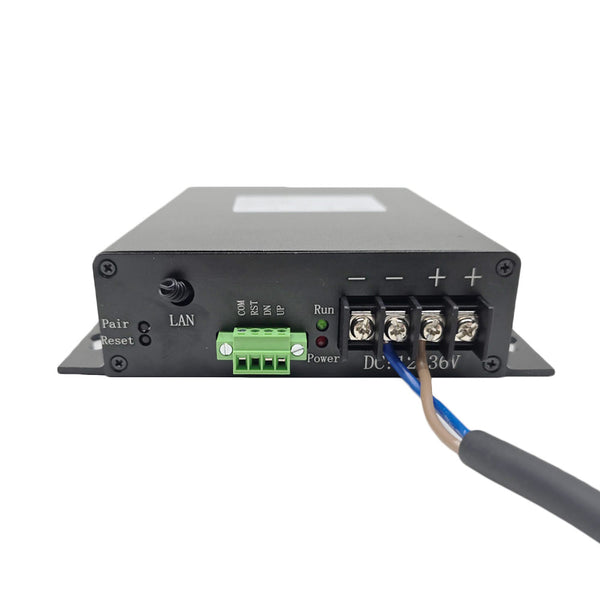

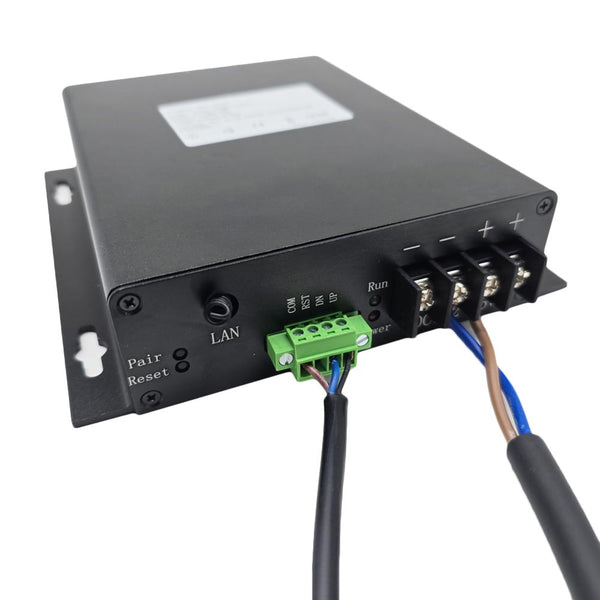

3) Connecter le pôle positif de l’alimentation CC au la borne <+> du
contrôleur et connecter le pôle négatif de l’alimentation CC au la borne
<-> du contrôleur
Opération
1. Opération via la poignée de commande tactilee :
Remarque : la poignée est actionnée par commande tactile. La sensibilité
tactile peut être automatiquement calibrée lors de la première mise sous
tension. Il est interdit aux mains de toucher la poignée lors de la mise
sous tension pour éviter toute interférence avec l'étalonnage de la
sensibilité et affecter la sensibilité de fonctionnement.

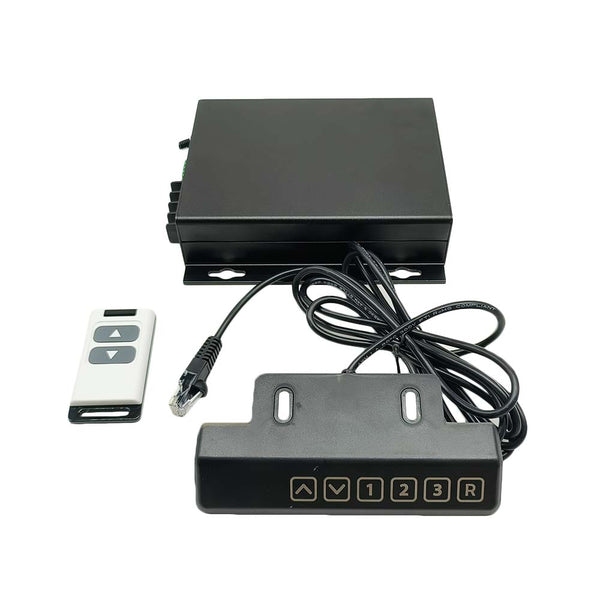

1) Appuyez et maintenez le bouton ▲ de la poignée de commande, tous les
vérins électriques s'étendent vers l'extérieur en même temps; relâchez
le bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, tous les
vérins électriques se rétractent vers l'intérieur en même temps;
relâchez le bouton, tous les vérins électriques s'arrêtent.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande,
tous les vérins électriques se déplaceront automatiquement vers la
position mémorisée par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois
boutons.
4) L'affichage LED sur la poignée de commande affichera les données de
position de la course en temps réel. Par exemple, si le nombre 03.5
signifie que les vérins électriques ont atteint la position de course de
35MM.

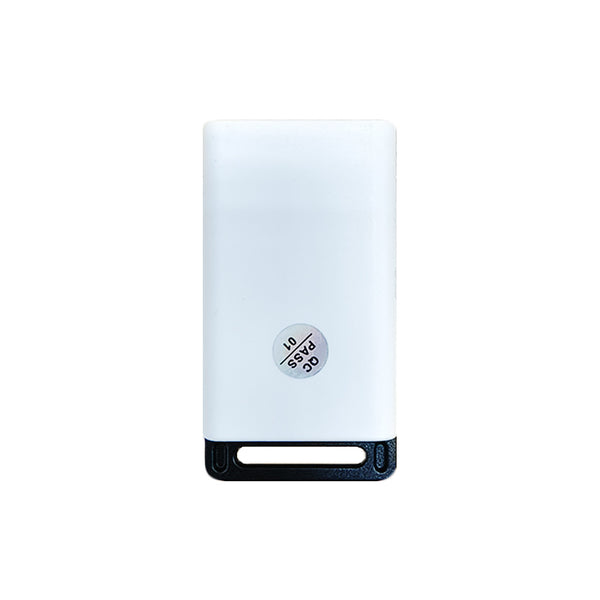

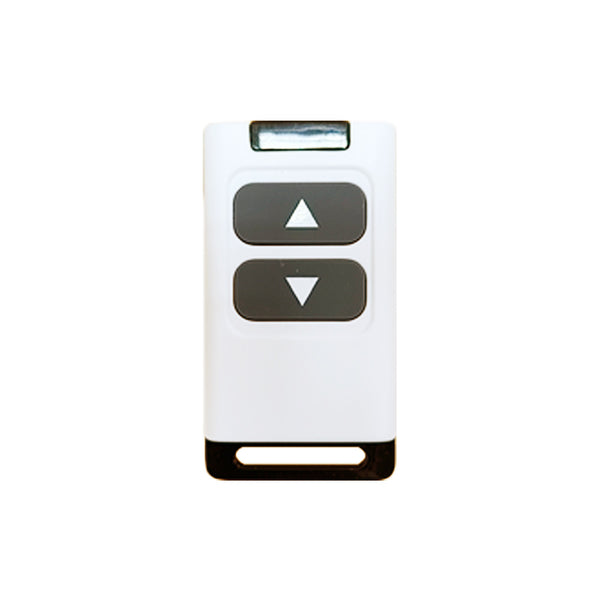

2. Opération via la télécommande :(La télécommande du contrôleur synchrone dispose de deux modes de contrôle,
le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.)
2.1 Lorsque le contrôleur fonctionne en mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, tous les vérins
électriques s'étendent vers l'extérieur en même temps; relâchez le
bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, tous les vérins
électriques se rétractent vers l'intérieur en même temps; relâchez le
bouton, tous les vérins électriques s'arrêtent.
2.2 Lorsque le contrôleur fonctionne en mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, tous les vérins
électriques s'étendent vers l'extérieur en même temps, ils atteignent la
course maximale en même temps et s'arrêtent automatiquement.
2) Appuyez sur le bouton ▼ de la télécommande, tous les vérins
électriques se rétractent vers l'intérieur en même temps, ils se
rétractent complètement en même temps et s'arrêtent automatiquement.
3) Pendant le fonctionnement, vous pouvez également appuyer sur
n'importe quel bouton de la télécommande pour arrêter tous les vérins
électriques en même temps.
Deux fonctions de commande externe sélectionnables
Les bornes de commande externes offrent un choix de deux fonctions :
fonction d’interrupteur manuel ou fonction de fin de course. Lorsque
vous choisissez la fonction d’interrupteur manuel, vous pouvez connecter
un interrupteur manuel externe (tel que le modèle 0040025) pour faire
fonctionner les vérins électriques. Lorsque vous choisissez la fonction
de fin de course, vous pouvez connecter deux interrupteurs de fin de
course externes (tels que le modèle 0010010) pour arrêter
automatiquement les vérins électriques.
1. Fonction d’interrupteur manuel :
Lorsque vous choisissez la fonction d’interrupteur manuel, vous pouvez
connecter un interrupteur manuel externe (tel que le modèle 0040025) à
ce contrôleur, puis faire fonctionner les vérins électriques via
celui-ci.
1) L'interrupteur manuel possède un bouton Haut et un bouton Bas, et
chaque bouton possède deux bornes 3 et 4 normalement ouvertes.
2) Connectez deux bornes du bouton Haut aux bornes <UP> et <COM> du
contrôleur, et connectez deux bornes du bouton Bas aux bornes <DOWN> et
<COM> du contrôleur.
L’opération :
1.1 Mode de contrôle momentané :
1) Appuyez et maintenez le bouton Haut de l’interrupteur manuel, tous
les vérins électriques s'étendent vers l'extérieur en même temps;
relâchez le bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton Bas de l’interrupteur manuel, tous les
vérins électriques se rétractent vers l'intérieur en même temps;
relâchez le bouton, tous les vérins électriques s'arrêtent.
1.2 Mode de contrôle d’interblocage :
1) Appuyez sur le bouton Haut de l’interrupteur manuel, tous les vérins
électriques s'étendent vers l'extérieur en même temps, ils atteignent la
course maximale en même temps et s'arrêtent automatiquement.
2) Appuyez sur le bouton Bas de l’interrupteur manuel, tous les vérins
électriques se rétractent vers l'intérieur en même temps, ils se
rétractent complètement en même temps et s'arrêtent automatiquement.
3) Pendant le fonctionnement, vous pouvez également appuyer sur
n'importe quel bouton de l’interrupteur manuel pour arrêter tous les
vérins électriques en même temps.
2. Fonction d'interrupteur de fin de course :
Lorsque vous choisissez la fonction de fin de course, vous pouvez
connecter deux interrupteurs de fin de course externes avec contact
normalement ouvert (tels que le modèle 0010010) à ce contrôleur, puis
arrêter automatiquement les vérins électriques via celui-ci.
1) Vous pouvez connecter deux interrupteurs de fin de course, et chaque
interrupteur de fin de course possède deux bornes normalement ouvertes.
2) Connectez deux bornes normalement ouvertes d'un interrupteur de fin
de course aux bornes <UP> et <COM> sur le contrôleur, connectez deux
bornes normalement ouvertes d'un autre interrupteur de fin de course aux
bornes <DOWN> et <COM> sur le contrôleur.
L’opération :
1) Lorsque tous les vérins électriques s'étendent vers l'extérieur, si
un interrupteur de fin de course est déclenché, il connecte deux bornes
<UP> et <COM>, puis tous les vérins électriques s'arrêtent
automatiquement.
2) Lorsque tous les vérins électriques se rétractent vers l'intérieur,
si un autre interrupteur de fin de course est déclenché, il connecte
deux bornes <DOWN> et <COM>, puis tous les vérins électriques s'arrêtent
automatiquement.
Comment mémoriser trois positions de course
1) Le contrôleur peut mémoriser trois positions de course au total, et
chaque bouton mémorise une position de course.
2) Actionnez d'abord quatre vérins électriques jusqu'à la première
position de course appropriée que vous devez stocker, puis appuyez et
maintenez enfoncé le bouton 1 de la poignée de commande pendant environ
5 à 6 secondes, la valeur de course sur l'écran LED clignote deux fois.
Cela signifie que la position actuelle de la course est déjà enregistrée
dans le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course
dans les boutons 2 et 3 en suivant l'opération ci-dessus.
Fonction de réinitialisation
Lorsque l'affichage LED sur la poignée de commande affiche le code
d'erreur, vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez sur le bouton <R>
de la poignée de commande ou appuyez et maintenez sur le bouton <Reset>
du contrôleur, ou appuyez et maintenez sur les boutons ▲ et ▼ de la
télécommande en même temps, jusqu'à ce que tous les vérins électriques
soient réinitialisés vers le bas et que l'affichage LED de la poignée de
commande indique "00.1", puis relâcher le bouton <R>.
Lorsque vous avez sélectionné un contrôleur doté de la fonction
d’interrupteur manuel, vous pouvez également effectuer une
réinitialisation en connectant les bornes <RST> et <COM> du contrôleur.
Opération spécifique: Connectez les deux bornes <RST> et <COM>, jusqu'à
ce que tous les vérins électriques soient réinitialisés vers le bas et
que l'affichage LED de la poignée de commande indique "00.1", puis
déconnectez les deux bornes <RST> et <COM>.
Description des codes d'erreur
La poignée de commande est équipée d'un affichage LED. Lorsqu'une erreur
se produit dans le fonctionnement du système, le code d'erreur s'affiche
sur l'écran. Le code d'erreur et sa signification sont les suivants :
E01 : Les vérins électriques rencontrent une résistance pendant le
mouvement et doivent rétracter les vérins électriques, puis le code
d'erreur est automatiquement éliminé.
E02 : Lesvérins électriques ne sont pas synchronisés et doivent
effectuer une opération de réinitialisation.
E03 : La tension d'alimentation d'entrée est trop faible, veuillez
vérifier la tension d'alimentation ou la remplacer par une alimentation
appropriée.
E04 : La table est inclinée, les vérins électriques s'arrêtent et
doivent effectuer une opération de réinitialisation.
E05 : Surcharge du vérin électrique 1, vérifiez si la charge est trop
importante.
E06 : Surcharge du vérin électrique 2, vérifiez si la charge est trop
importante.
E07 : Surcharge du vérin électrique 3, vérifiez si la charge est trop
importante.
E08 : Surcharge du vérin électrique 4, vérifiez si la charge est trop
importante.
E09 : Le courant total de l'alimentation est en surintensité, vérifiez
si la charge totale est surchargée.
E10 : Le signal Hall du vérin électrique 1 est anormal. Vérifiez si le
câble de connexion entre le vérin électrique et le contrôleur est
fiable, remplacez le vérin électrique 1 et le câble de connexion. Et
vérifiez si le vérin électrique est bloqué, puis réinitialisez le
système.
E11 : Le signal Hall du vérin électrique 2 est anormal. Vérifiez si le
câble de connexion entre le vérin électrique et le contrôleur est
fiable, remplacez le vérin électrique 2 et le câble de connexion. Et
vérifiez si le vérin électrique est bloqué, puis réinitialisez le
système.
E12 : Le signal Hall du vérin électrique 3 est anormal. Vérifiez si le
câble de connexion entre le vérin électrique et le contrôleur est
fiable, remplacez le vérin électrique 3 et le câble de connexion. Et
vérifiez si le vérin électrique est bloqué, puis réinitialisez le
système.
E13 : Le signal Hall du vérin électrique 4 est anormal. Vérifiez si le
câble de connexion entre le vérin électrique et le contrôleur est
fiable, remplacez le vérin électrique 4 et le câble de connexion. Et
vérifiez si le vérin électrique est bloqué, puis réinitialisez le
système.
E14 : Les vérins électriques sont en surchauffe et doivent se reposer
pendant un certain temps. Le code d'erreur est alors automatiquement
éliminé.
E16 : Les vérins électriques perdent soudainement de la puissance
pendant le fonctionnement et doivent effectuer une opération de
réinitialisation.
Comment correspondre la télécommande au contrôleur
Remarque : Nous avons couplé la télécommande au contrôleur avant de
quitter l'usine. Si vous souhaitez appairer d'autres télécommandes,
veuillez suivre les étapes suivantes.
1) Presser et maintenez sur le bouton d'apprentissage du contrôleur
pendant 8 à 9 secondes, jusqu'à ce que le voyant vert clignote
rapidement, cela signifie que le contrôleur entre dans l'état
d'apprentissage.
2) Presser n'importe quel bouton sur la télécommande, si le LED de
signal sur le module récepteur clignote 2 fois puis s'éteint, cela
signifie que le couplage est réussi.
3) Le contrôleur peut apprendre plusieurs télécommandes avec des codes
différents.
Comment supprimer tous les codes de télécommandes stockés dans le contrôleur
Nous avons couplé la télécommande au contrôleur. Si vous ne voulez pas
que le contrôleur fonctionne avec la télécommande, vous pouvez supprimer
tous les codes de télécommande stockés dans le contrôleur.
Opération : Appuyez rapidement et en continu sur le bouton
d'apprentissage sur le module récepteur 8 fois, puis relâchez le bouton
d'apprentissage. La LED de signal sur le module récepteur clignote 8
fois puis s'éteint. Cela indique que tous les codes stockés ont été
supprimés avec succès.
Support fixe et autres accessoires de commande
1. Chaque verin électrique nécessiterait deux supports de montage , un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique. Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans le menu déroulant.
2. Supports de montage compatibles: Support A et Support C.
3. Ce verin électrique est également compatible avec trois supports de montage plats : Support de plaque plate de montage de la tête (Modèle 0043071) , Support de plaque plate de montage du bas (Modèle 0043072) et Base plate de montage (Modèle 0043070)
4. Le style du connecteur avant du vérin électrique peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation. Si vous avez besoin de personnalisation, veuillez cliquer ici pour acheter l'option personnalisée. (La quantité de styles de connecteurs avant commandés doit correspondre à la quantité de vérins inclus dans le kit.)
5. Le connecteur fisheye du vérin électrique est personnalisable et peut être utilisé avec un connecteur à filetage interne. Si vous avez besoin de personnalisation, veuillez cliquer ici pour acheter l'option personnalisée. (La quantité de connecteurs fisheye commandés doit correspondre à la quantité de connecteurs de type 2 commandés.)
6. L'orientation du connecteur avant du vérin électrique est par défaut; nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client. Pour faire pivoter le connecteur avant de 90 degrés, cliquez ici pour acheter l'option de rotation. (La quantité d'options de connecteurs avant rotatifs à 90 degrés commandés doit correspondre à la quantité de vérins inclus dans le kit.)
7. Le vérin électrique peut être équipé d'un dispositif de commande manuelle. Même en cas de panne de courant, il est possible de déployer ou de rétracter sa tige télescopique à l'aide d'outils manuels. Si vous souhaitez équiper le vérin d'un dispositif de commande manuelle, veuillez cliquer ici pour l'acheter. (La quantité de dispositifs de commande manuelle commandés doit correspondre à la quantité de vérins inclus dans le kit.)
8. Vous devez utiliser une alimentation à découpage CC24V/10A ou CC12V/20A pour alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter dans le menu déroulant..
Délai de production & Retour ou Échange
Les vérins électriques sont des produits personnalisés et ne sont pas en stock, et nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
Explication des droits et taxes d'importation
1. Notre boutique proposera un ou deux modes de livraison différents en fonction de la situation réelle de la commande. Nos expéditions se font depuis Hong Kong, en Chine, vers le monde entier. Des droits d'importation seront applicables au colis, quel que soit le mode de livraison choisi.
2. Pour les colis de petite taille ou de faible poids, nous sélectionnerons un transporteur approprié afin de pouvoir payer les droits d'importation pour le compte du client au moment de l'expédition. Par conséquent, le client n'aura pas à payer de droits d'importation ni de taxes lors de la réception du colis.
3. Pour les colis volumineux ou lourds, quel que soit le transporteur choisi, les douanes percevront directement les droits et taxes à la charge du client lors du dédouanement ou à la réception du colis. Le montant des droits s'élève généralement à 20 % du montant de la commande (hors frais de port).
4. Si le client souhaite que nous payions les droits d'importation pour son compte, veuillez nous contacter au moment de passer la commande et payer un supplément de 20 % du montant de la commande à titre de droits prépayés. Nous paierons alors les droits pour le client.
5. Si le client choisit de payer lui-même les droits d'importation,
veuillez nous contacter après avoir payé les droits et reçu le colis.
Nous fournirons au client un bon de réduction d'un certain montant, qui
pourra être utilisé pour son prochain achat. Le montant de la réduction
correspondra au montant le moins élevé entre les droits d'importation
réellement payés par le client et 20 % du montant de la commande
d'origine (hors frais de port).
Veuillez noter : Nous ne pouvons pas rembourser en espèces les droits
d'importation payés par le client lui-même. Nous vous remercions de
votre compréhension.
6. Lorsque la société de transport ou les douanes informent le client qu'il doit payer les droits d'importation, si le client n'accepte pas de payer, le colis sera retourné ou détruit, et le client devra en assumer toute la responsabilité et tous les frais.
Click to Download 3D CAD Model Files in STEP format
Product Operation Demonstration Video
Contenu
4 x Vérins électriques A avec capteur à effet Hall
1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins
électriques A)
1 x Poignée de commande tactile
1 x Télécommande (CF-2)
1 x Manuel d'utilisateur
