Contenu :
1 x Récepteur: S1PFD-DC
1 x Émetteur (Télécommande): CP-3
1 × Manuel d'utilisateur
Application :
Ce récepteur est un contrôleur sans fil pour moteur CC ou vérin électrique, lui et l'émetteur forment un système émetteur-récepteur. Si vous connectez un moteur CC à ce récepteur, vous pouvez faire tourner le moteur dans le sens positif ou inverse par la télécommande. Si vous connectez un vérin électrique CC à ce récepteur, vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter par la télécommande.
Ce récepteur est équipé d'une minuterie qui vous permet de régler librement le temps de travail avant et arrière du moteur CC ou du vérin électrique. Lorsque vous faites fonctionner le moteur, le moteur s'arrête automatiquement après le temps de retardé défini.
Caractéristiques :
Commande sans fil, facile à installer.
Convient pour moteur CC ou vérin électrique.
La plage de tension de fonctionnement est de CC 7~27V.
Vous pouvez faire tourner le moteur dans le sens positif ou inverse en utilisant les boutons du récepteur ou par l'émetteur.
Vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter en utilisant les boutons du récepteur ou par l'émetteur.
Avec le bouton de réglage du mode de travail : 5 modes de travail différents peuvent être sélectionnés.
Avec écran d'affichage LED : l'écran LED affichera le mode de travail et le temps de travail.
Avec fonction minuterie : vous pouvez régler le temps de travail avant et arrière du moteur CC ou du vérin électrique.
Avec bornes de contrôle filaire : vous pouvez connecter des interrupteurs manuels pour contrôler le moteur ou le vérin électrique.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrées pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S1PFD-DC
Tension de fonctionnement : CC 7~27V
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : CC 7 ~ 27V (la tension de sortie est la même que la tension d'entrée).
Fils appropriés pour les bornes de connexion : 22-12 AWG
5 Modes de travail sélectionnables : Mode de travail retardé, Mode de travail retardé de déclenchement à signal unique, Mode de travail du cycle automatique, Momentané, Autoblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 93 x 88 x 24 mm
Dimension de Case: 104 x 89 x 40 mm
Paramètres du Émetteur / Télécommande:
Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Émetteurs correspondants :
Ce récepteur peut fonctionner avec différents émetteurs, tels que les modèles CWC-3L (étanche, 50 mètres), C-3-2 (100 mètres), CP-3 (500 mètres), CG-3 (500 mètres) ou CB-3-2 (1000 mètres).
Gamme de Travail :
Avec un émetteur (par exemple CP-3) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de travail que le récepteur équipé d'une antenne interne.
Utilisation :
Le récepteur peut être utilisé pour contrôler un moteur ou un vérin électrique en CC 12V / 24V.
Câblage :
Si vous voulez contrôler un moteur ou un vérin électrique en CC 12V / 24V, faire comme suivant :

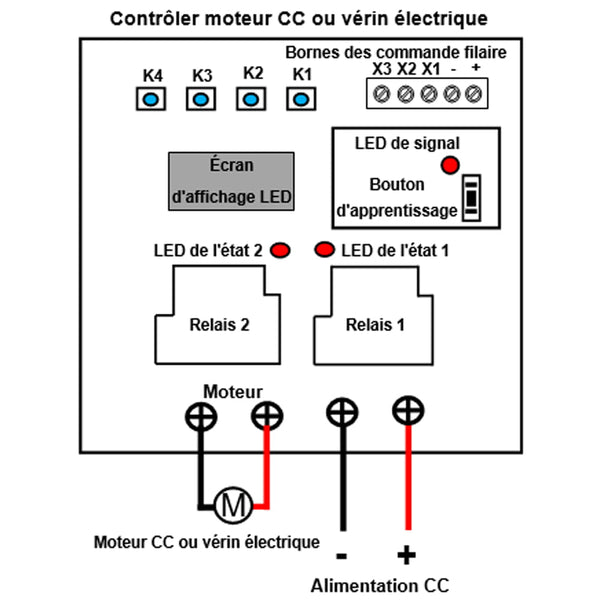

1) Connectez le pôle positif de l'alimentation en CC à la borne <+> de l'entrée, et connectez le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée.
2) Connectez deux fils du moteur ou du vérin électrique aux bornes <Moteur>, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Comment réglage différents modes de travail :
Le récepteur sera réglé en mode de travail retardé "P--1" avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
Le récepteur dispose de quatre boutons, le bouton K1 est le bouton de réglage et les boutons K2, K3 et K4 sont les boutons de réglage du temps de retard.
Lorsque le récepteur est sous tension, l'écran LED s'allume. Si vous presser et maintenez le bouton K1 pendant 2 à 3 secondes, l'écran LED affichera "P--1", et le récepteur entre dans le réglage du mode de travail. À ce stade, vous pouvez presser sur les boutons K2 ou K3 pour passera le texte affiché sur l'écran LED, différents textes sur l’écran LED correspondent à différents modes de travail. Le texte peut être commuté de "P--1" à "P--6".
"P--1" signifie mode de travail retardé.
"P--2" signifie mode de travail retardé de déclenchement à signal unique.
"P--3" signifie mode de travail du cycle automatique.
"P--4" signifie mode de momentané.
"P--5" signifie mode de autoblocage.
"P--6" mode de travail est inutile.
Remarque : Lorsque le récepteur fonctionne en mode de travail "P--1", "P--2" ou "P--3", vous devrez régler le temps de retard correspondant.
1. Réglage du mode de travail retardé :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--1".
Comment régler le temps de retardé:
1) Après avoir réglé le mode de travail "P--1", presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail avant, et l’écran LED affichera “A001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
2) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail inverse, et l’écran LED affichera “b001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
3) Après avoir réglé les temps de retardé, presser à nouveau sur le bouton K1 pour quitter l’état de réglage.
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Presser sur le bouton <UP> de l’émetteur : le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur. Après le temps de travail avant, le moteur CC ou le vérin électrique s’arrête automatiquement. Pendant le temps de travail, vous pouvez également presser sur le bouton <STOP> pour arrêter immédiatement le moteur CC ou le vérin électrique.
2) Presser sur le bouton <DOWN> de l’émetteur : le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur. Après le temps de travail inverse, le moteur CC ou le vérin électrique s’arrête automatiquement. Pendant le temps de travail, vous pouvez également presser sur le bouton <STOP> pour arrêter immédiatement le moteur CC ou le vérin électrique.
2. Réglage du mode de travail retardé de déclenchement à signal unique :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--2".
Comment régler le temps de retardé:
1) Après avoir réglé le mode de travail "P--2", presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail avant, et l’écran LED affichera “A001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
2) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps d'attente, et l’écran LED affichera “b001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
3) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail inverse, et l’écran LED affichera “C001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
4) Après avoir réglé les temps de retardé, presser à nouveau sur le bouton K1 pour quitter l’état de réglage.
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Presser sur le bouton <UP> de l’émetteur : le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur. Après le temps de travail avant, le moteur CC ou le vérin électrique s’arrête automatiquement. Pendant le temps de travail, vous pouvez également presser sur le bouton <STOP> pour arrêter immédiatement le moteur CC ou le vérin électrique.
2) Après le temps d'attente, le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur. Après le temps de travail inverse, le moteur CC ou le vérin électrique s’arrête automatiquement. Pendant le temps de travail, vous pouvez également presser sur le bouton <STOP> pour arrêter immédiatement le moteur CC ou le vérin électrique.
3. Réglage du mode de travail du cycle automatique :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--3". (L’alimentation du récepteur doit être redémarrée après le passage d’autres modes de travail au mode de travail du cycle automatique.)
Comment régler le temps de retardé:
1) Après avoir réglé le mode de travail "P--3", presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail avant, et l’écran LED affichera “A001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
2) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps d'attente, et l’écran LED affichera “b001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
3) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail inverse, et l’écran LED affichera “C001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
4) Après avoir réglé les temps de retardé, presser à nouveau sur le bouton K1 pour quitter l’état de réglage.
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Une fois le mode de travail du cycle automatique réglé, le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur. Après le temps de travail avant, le moteur CC ou le vérin électrique s’arrête automatiquement.
2) Après le temps d'attente, le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur. Après le temps de travail inverse, le moteur CC ou le vérin électrique s’arrête automatiquement.
3) Après le temps d’attente, le moteur CC tourne dans le sens positif à nouveau, ou le vérin électrique s'étend vers l'extérieur à nouveau. De cette façon, le moteur CC ou le vérin électrique continuera à fonctionner en boucle.
4) À tout moment, vous pouvez presser sur le bouton <STOP> de l’émetteur pour arrêter le fonctionnement du cycle.
Remarque : Pendant le fonctionnement cyclique, si vous presser sur le bouton <STOP> pour arrêter le fonctionnement du cycle, vous devez redémarrer l’alimentation électrique pour redémarrer le cycle de fonctionnement.
La signification du point décimal lorsqu'il est dans différentes positions :
Lorsqu'il n'y a pas de point décimal, cela signifie que le temps de retard est en secondes. Par exemple, "A002" signifie 2 secondes.
Lorsque le point décimal est à la première position, cela signifie que le temps de retard est en minutes. Par exemple, "A002." signifie 2 minutes.
Lorsque le point décimal est à la troisième position, cela signifie que le temps de retard est de 0,01 seconde. Par exemple, "A0.02" signifie 0,02 seconde.
Lorsque le point décimal est à la deuxième position, cela signifie que le temps de retard est de 0,1 seconde. Par exemple, "A00.2" signifie 0,2 seconde.
4. Réglage du mode momentané :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--4".
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Presser et maintenez sur le bouton <UP> de l’émetteur : le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Relâcher le bouton <UP>, le moteur CC ou le vérin électrique s'arrête.
2) Presser et maintenez sur le bouton <DOWN> de l’émetteur : le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Relâcher le bouton <DOWN>, le moteur CC ou le vérin électrique s'arrête.
5. Réglage du mode autoblocage :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--5".
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Presser sur le bouton <UP> de l’émetteur : le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Presser à nouveau sur le bouton <UP> ou presser sur le bouton<STOP>, le moteur CC ou le vérin électrique s'arrête.
2) Presser sur le bouton <DOWN> de l’émetteur : le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Presser à nouveau sur le bouton <DOWN> ou presser sur le bouton<STOP>, le moteur CC ou le vérin électrique s'arrête.
Bornes de commande filaire :
Le récepteur avec les bornes de commande filaires, et vous pouvez connecter les équipements externes (avec un contact normalement ouvert), les capteurs ou les interrupteurs manuels à ces bornes puis les utiliser pour faire fonctionner le moteur ou le vérin électrique.

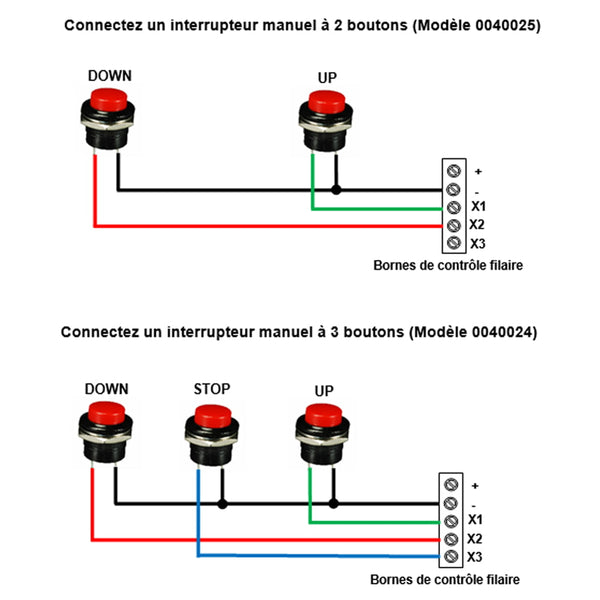

Par exemple, vous pouvez connecter trois interrupteurs manuels aux bornes de contrôle filaire <->, <X1>, <X2> et <X3> selon le schéma de câblage suivant.
Le fonctionnement de l’interrupteur manuel dans différents modes de travail est le même que celui de l’émetteur.
Comment correspondre l'émetteur (tel que C-1 ou C-2) au récepteur:
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine.
1) Presser sur le bouton d'apprentissage dans le récepteur pour 1~2 secondes, le signal LED sur le récepteur s’allume, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser d'abord sur le bouton <UP> de l'émetteur, le LED de signal clignote pour 1 fois. Presser ensuite sur le bouton <STOP> de l'émetteur, le LED de signal clignote pour 1 fois. Presser enfin sur le bouton <DOWN> de l'émetteur, le LED de signal clignote pour 1 fois. Cela signifie que le couplage des trois boutons a réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération : Presser et maintenez sur le bouton d’apprentissage du récepteur pendant 9 à 10 secondes, le LED de signal s’allume, puis clignote trois fois rapidement, puis s'éteint, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
1 x Récepteur: S1PFD-DC
1 x Émetteur (Télécommande): CP-3
1 × Manuel d'utilisateur
Application :
Ce récepteur est un contrôleur sans fil pour moteur CC ou vérin électrique, lui et l'émetteur forment un système émetteur-récepteur. Si vous connectez un moteur CC à ce récepteur, vous pouvez faire tourner le moteur dans le sens positif ou inverse par la télécommande. Si vous connectez un vérin électrique CC à ce récepteur, vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter par la télécommande.
Ce récepteur est équipé d'une minuterie qui vous permet de régler librement le temps de travail avant et arrière du moteur CC ou du vérin électrique. Lorsque vous faites fonctionner le moteur, le moteur s'arrête automatiquement après le temps de retardé défini.
Caractéristiques :
Commande sans fil, facile à installer.
Convient pour moteur CC ou vérin électrique.
La plage de tension de fonctionnement est de CC 7~27V.
Vous pouvez faire tourner le moteur dans le sens positif ou inverse en utilisant les boutons du récepteur ou par l'émetteur.
Vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter en utilisant les boutons du récepteur ou par l'émetteur.
Avec le bouton de réglage du mode de travail : 5 modes de travail différents peuvent être sélectionnés.
Avec écran d'affichage LED : l'écran LED affichera le mode de travail et le temps de travail.
Avec fonction minuterie : vous pouvez régler le temps de travail avant et arrière du moteur CC ou du vérin électrique.
Avec bornes de contrôle filaire : vous pouvez connecter des interrupteurs manuels pour contrôler le moteur ou le vérin électrique.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrées pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S1PFD-DC
Tension de fonctionnement : CC 7~27V
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : CC 7 ~ 27V (la tension de sortie est la même que la tension d'entrée).
Fils appropriés pour les bornes de connexion : 22-12 AWG
5 Modes de travail sélectionnables : Mode de travail retardé, Mode de travail retardé de déclenchement à signal unique, Mode de travail du cycle automatique, Momentané, Autoblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 93 x 88 x 24 mm
Dimension de Case: 104 x 89 x 40 mm
Paramètres du Émetteur / Télécommande:
Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Émetteurs correspondants :
Ce récepteur peut fonctionner avec différents émetteurs, tels que les modèles CWC-3L (étanche, 50 mètres), C-3-2 (100 mètres), CP-3 (500 mètres), CG-3 (500 mètres) ou CB-3-2 (1000 mètres).
Gamme de Travail :
Avec un émetteur (par exemple CP-3) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de travail que le récepteur équipé d'une antenne interne.
Utilisation :
Le récepteur peut être utilisé pour contrôler un moteur ou un vérin électrique en CC 12V / 24V.
Câblage :
Si vous voulez contrôler un moteur ou un vérin électrique en CC 12V / 24V, faire comme suivant :
1) Connectez le pôle positif de l'alimentation en CC à la borne <+> de l'entrée, et connectez le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée.
2) Connectez deux fils du moteur ou du vérin électrique aux bornes <Moteur>, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Comment réglage différents modes de travail :
Le récepteur sera réglé en mode de travail retardé "P--1" avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
Le récepteur dispose de quatre boutons, le bouton K1 est le bouton de réglage et les boutons K2, K3 et K4 sont les boutons de réglage du temps de retard.
Lorsque le récepteur est sous tension, l'écran LED s'allume. Si vous presser et maintenez le bouton K1 pendant 2 à 3 secondes, l'écran LED affichera "P--1", et le récepteur entre dans le réglage du mode de travail. À ce stade, vous pouvez presser sur les boutons K2 ou K3 pour passera le texte affiché sur l'écran LED, différents textes sur l’écran LED correspondent à différents modes de travail. Le texte peut être commuté de "P--1" à "P--6".
"P--1" signifie mode de travail retardé.
"P--2" signifie mode de travail retardé de déclenchement à signal unique.
"P--3" signifie mode de travail du cycle automatique.
"P--4" signifie mode de momentané.
"P--5" signifie mode de autoblocage.
"P--6" mode de travail est inutile.
Remarque : Lorsque le récepteur fonctionne en mode de travail "P--1", "P--2" ou "P--3", vous devrez régler le temps de retard correspondant.
1. Réglage du mode de travail retardé :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--1".
Comment régler le temps de retardé:
1) Après avoir réglé le mode de travail "P--1", presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail avant, et l’écran LED affichera “A001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
2) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail inverse, et l’écran LED affichera “b001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
3) Après avoir réglé les temps de retardé, presser à nouveau sur le bouton K1 pour quitter l’état de réglage.
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Presser sur le bouton <UP> de l’émetteur : le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur. Après le temps de travail avant, le moteur CC ou le vérin électrique s’arrête automatiquement. Pendant le temps de travail, vous pouvez également presser sur le bouton <STOP> pour arrêter immédiatement le moteur CC ou le vérin électrique.
2) Presser sur le bouton <DOWN> de l’émetteur : le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur. Après le temps de travail inverse, le moteur CC ou le vérin électrique s’arrête automatiquement. Pendant le temps de travail, vous pouvez également presser sur le bouton <STOP> pour arrêter immédiatement le moteur CC ou le vérin électrique.
2. Réglage du mode de travail retardé de déclenchement à signal unique :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--2".
Comment régler le temps de retardé:
1) Après avoir réglé le mode de travail "P--2", presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail avant, et l’écran LED affichera “A001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
2) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps d'attente, et l’écran LED affichera “b001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
3) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail inverse, et l’écran LED affichera “C001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
4) Après avoir réglé les temps de retardé, presser à nouveau sur le bouton K1 pour quitter l’état de réglage.
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Presser sur le bouton <UP> de l’émetteur : le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur. Après le temps de travail avant, le moteur CC ou le vérin électrique s’arrête automatiquement. Pendant le temps de travail, vous pouvez également presser sur le bouton <STOP> pour arrêter immédiatement le moteur CC ou le vérin électrique.
2) Après le temps d'attente, le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur. Après le temps de travail inverse, le moteur CC ou le vérin électrique s’arrête automatiquement. Pendant le temps de travail, vous pouvez également presser sur le bouton <STOP> pour arrêter immédiatement le moteur CC ou le vérin électrique.
3. Réglage du mode de travail du cycle automatique :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--3". (L’alimentation du récepteur doit être redémarrée après le passage d’autres modes de travail au mode de travail du cycle automatique.)
Comment régler le temps de retardé:
1) Après avoir réglé le mode de travail "P--3", presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail avant, et l’écran LED affichera “A001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
2) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps d'attente, et l’écran LED affichera “b001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
3) Presser à nouveau sur le bouton K1 pour entrer le réglage du temps de travail inverse, et l’écran LED affichera “C001”. À ce stade, vous pouvez presser sur le bouton K2 pour augmenter le temps de retard, ou presser sur le bouton K3 pour réduire le temps de retard, ou presser sur le bouton K4 pour régler la position de la virgule décimale.
4) Après avoir réglé les temps de retardé, presser à nouveau sur le bouton K1 pour quitter l’état de réglage.
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Une fois le mode de travail du cycle automatique réglé, le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur. Après le temps de travail avant, le moteur CC ou le vérin électrique s’arrête automatiquement.
2) Après le temps d'attente, le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur. Après le temps de travail inverse, le moteur CC ou le vérin électrique s’arrête automatiquement.
3) Après le temps d’attente, le moteur CC tourne dans le sens positif à nouveau, ou le vérin électrique s'étend vers l'extérieur à nouveau. De cette façon, le moteur CC ou le vérin électrique continuera à fonctionner en boucle.
4) À tout moment, vous pouvez presser sur le bouton <STOP> de l’émetteur pour arrêter le fonctionnement du cycle.
Remarque : Pendant le fonctionnement cyclique, si vous presser sur le bouton <STOP> pour arrêter le fonctionnement du cycle, vous devez redémarrer l’alimentation électrique pour redémarrer le cycle de fonctionnement.
La signification du point décimal lorsqu'il est dans différentes positions :
Lorsqu'il n'y a pas de point décimal, cela signifie que le temps de retard est en secondes. Par exemple, "A002" signifie 2 secondes.
Lorsque le point décimal est à la première position, cela signifie que le temps de retard est en minutes. Par exemple, "A002." signifie 2 minutes.
Lorsque le point décimal est à la troisième position, cela signifie que le temps de retard est de 0,01 seconde. Par exemple, "A0.02" signifie 0,02 seconde.
Lorsque le point décimal est à la deuxième position, cela signifie que le temps de retard est de 0,1 seconde. Par exemple, "A00.2" signifie 0,2 seconde.
4. Réglage du mode momentané :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--4".
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Presser et maintenez sur le bouton <UP> de l’émetteur : le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Relâcher le bouton <UP>, le moteur CC ou le vérin électrique s'arrête.
2) Presser et maintenez sur le bouton <DOWN> de l’émetteur : le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Relâcher le bouton <DOWN>, le moteur CC ou le vérin électrique s'arrête.
5. Réglage du mode autoblocage :
Lorsque le récepteur est dans l’état de réglage du mode de travail, presser sur les boutons K2 ou K3 pour passera le texte d’affichage jusqu’à ce que l’écran LED affiché "P--5".
Le fonctionnement par l’émetteur, tel que CP-3 :
1) Presser sur le bouton <UP> de l’émetteur : le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur; Presser à nouveau sur le bouton <UP> ou presser sur le bouton<STOP>, le moteur CC ou le vérin électrique s'arrête.
2) Presser sur le bouton <DOWN> de l’émetteur : le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur; Presser à nouveau sur le bouton <DOWN> ou presser sur le bouton<STOP>, le moteur CC ou le vérin électrique s'arrête.
Bornes de commande filaire :
Le récepteur avec les bornes de commande filaires, et vous pouvez connecter les équipements externes (avec un contact normalement ouvert), les capteurs ou les interrupteurs manuels à ces bornes puis les utiliser pour faire fonctionner le moteur ou le vérin électrique.
Par exemple, vous pouvez connecter trois interrupteurs manuels aux bornes de contrôle filaire <->, <X1>, <X2> et <X3> selon le schéma de câblage suivant.
Le fonctionnement de l’interrupteur manuel dans différents modes de travail est le même que celui de l’émetteur.
Comment correspondre l'émetteur (tel que C-1 ou C-2) au récepteur:
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine.
1) Presser sur le bouton d'apprentissage dans le récepteur pour 1~2 secondes, le signal LED sur le récepteur s’allume, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser d'abord sur le bouton <UP> de l'émetteur, le LED de signal clignote pour 1 fois. Presser ensuite sur le bouton <STOP> de l'émetteur, le LED de signal clignote pour 1 fois. Presser enfin sur le bouton <DOWN> de l'émetteur, le LED de signal clignote pour 1 fois. Cela signifie que le couplage des trois boutons a réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération : Presser et maintenez sur le bouton d’apprentissage du récepteur pendant 9 à 10 secondes, le LED de signal s’allume, puis clignote trois fois rapidement, puis s'éteint, à ce moment relâchez le bouton d'apprentissage, cela indique que tous les codes stockés ont été supprimés avec succès.
