Contenu :
1 × Interrupteur à pédale
1 × Manuel d'utilisateur
Introduction :

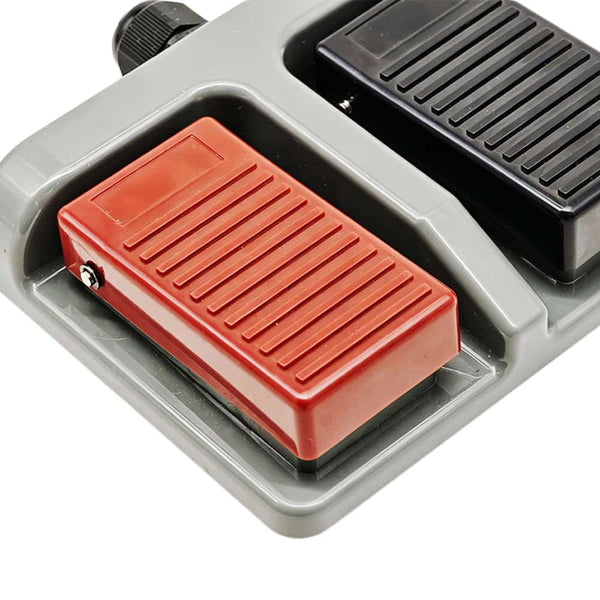

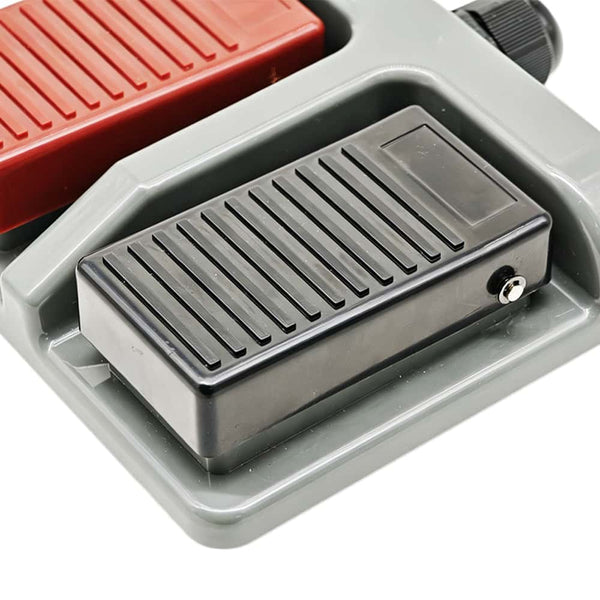

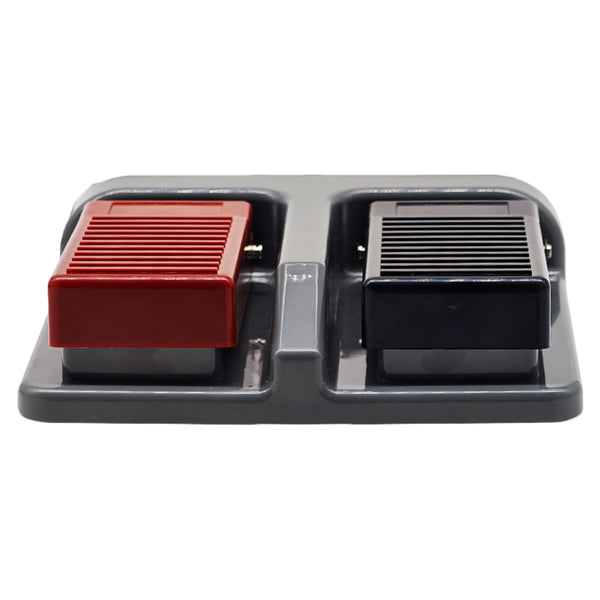

Cet interrupteur à pédale comporte des boutons rouge et noir, correspondant
respectivement aux fonctions “Avant” et “Arrière”. Si vous connectez un
moteur CC à cet interrupteur à pédale, vous pouvez faire tourner le moteur
dans le sens positif ou inverse par la pédale de commande. Si vous connectez
un vérin électrique CC à cet interrupteur à pédale, vous pouvez exécuter le
vérin électrique pour s'étendre ou se rétracter par la pédale de commande.
Description du produit :
Tension de fonctionnement : 12~24V CC
Courant de charge maximum : 6A

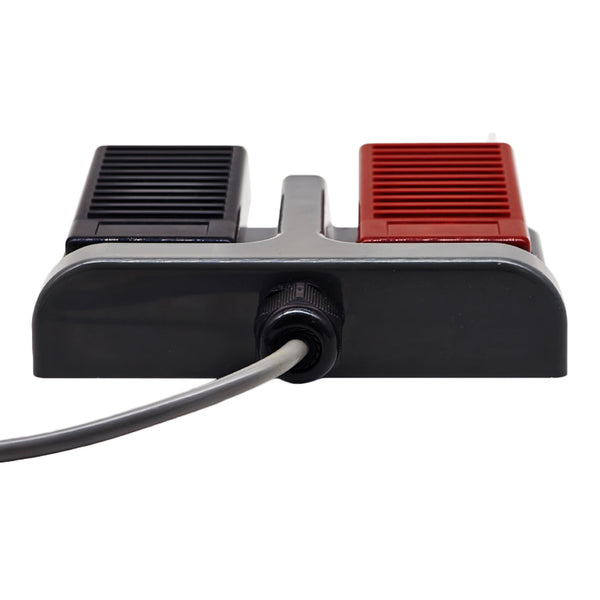

Deux boutons : bouton rouge, bouton noir
Mode de fonctionnement : momentané

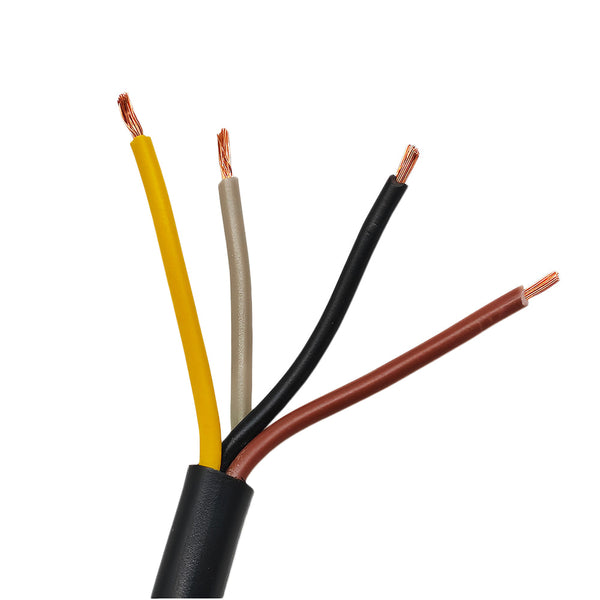

Câble d'alimentation : câble à quatre conducteurs de 300 cm (câble fin à
quatre conducteurs de calibre 20 AWG ou câble à quatre conducteurs de 0,75
millimètres carrés en option)

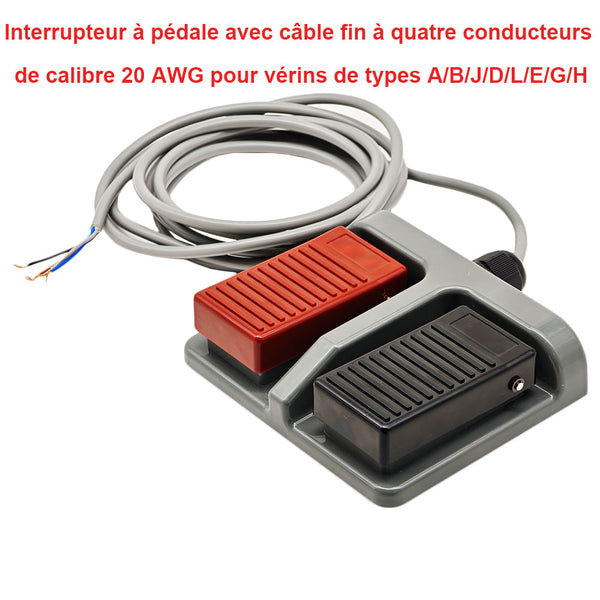

Le câble fin à quatre conducteurs de calibre 20 AWG compatible avec les
vérins électriques normaux suivants : Type
A
/
B
/
J
/
D
/
L
/
E
/
G
/
G2
/
H

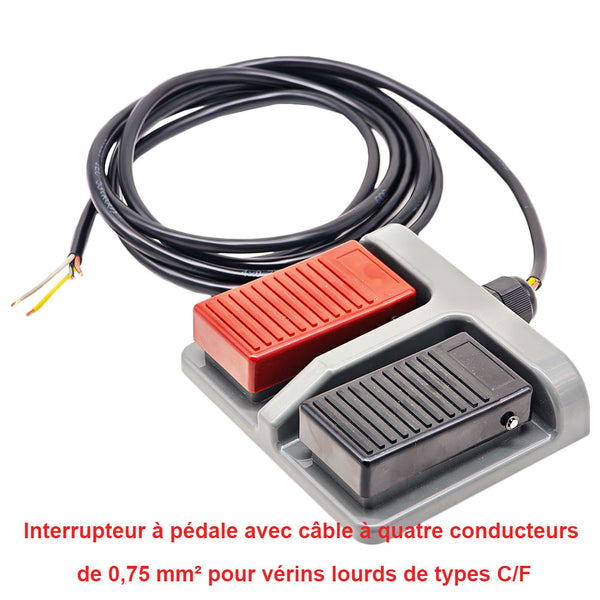

Le câble à quatre conducteurs de 0,75 millimètres carrés compatible avec les
vérins électriques charge lourde suivants : Type
C
/
F
Matériau de contact : contacts en argent
Température de fonctionnement : -20°C à +70°C

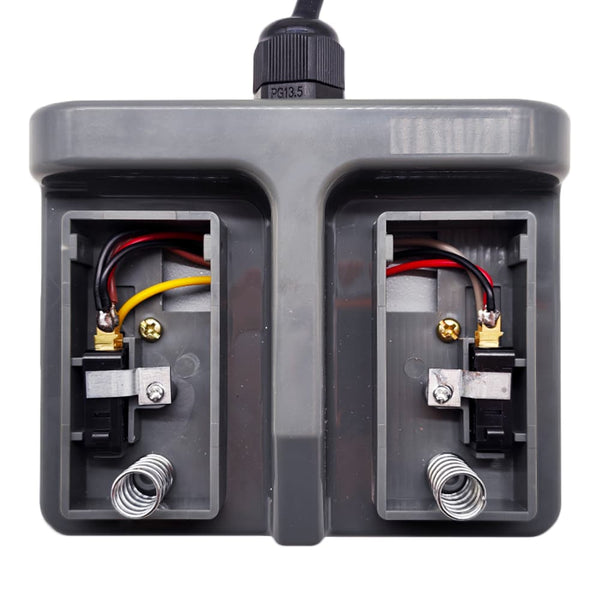

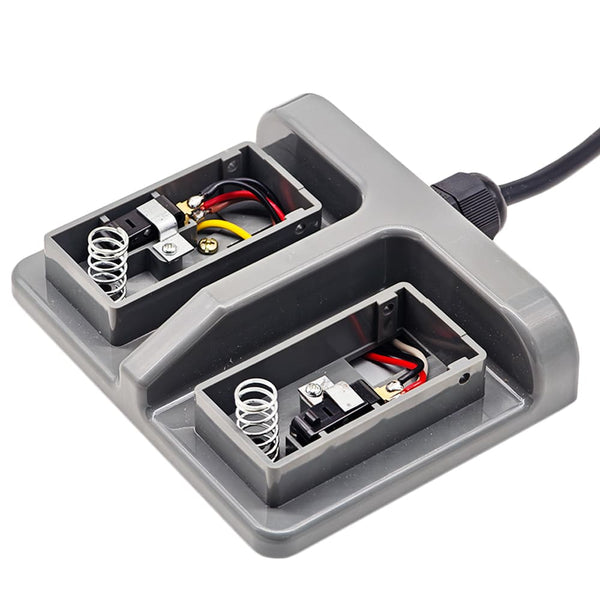

Les câbles internes sont pré-câblés
Dimensions : 142 × 150 × 34 mm

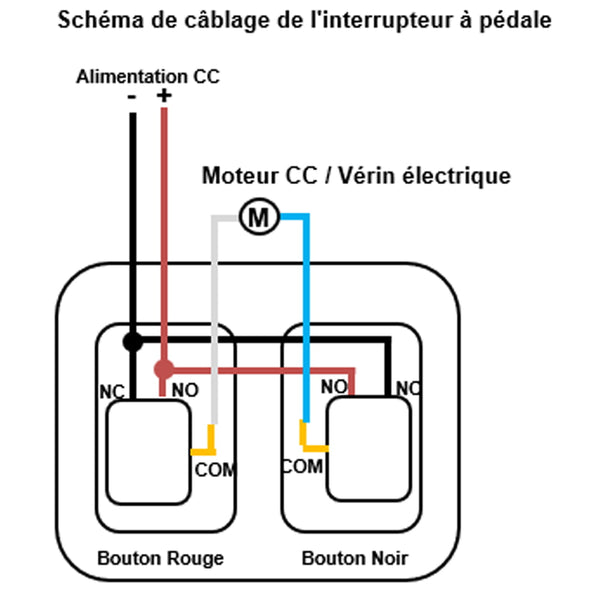

Câblage :

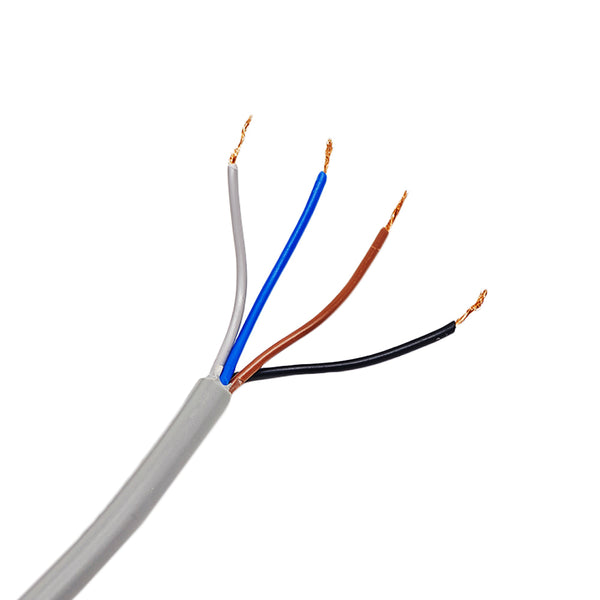

1) Connectez la borne positive de l'alimentation CC au fil marron de
l'interrupteur à pédale, et connectez le pôle négatif de l'alimentation CC
au fil noir de l'interrupteur à pédale.
2) Connectez les deux fils du moteur ou du vérin électrique aux deux fils
restants de l'interrupteur à pédale. (Vous pouvez échanger ces deux fils
pour changer le sens de rotation du moteur ou le sens de déplacement du
vérin électrique.)
Opération :
1) Appuyez et maintenez le bouton rouge, le moteur tourne dans le sens
positif, ou le vérin électrique s'étend vers l'extérieur; Relâchez le bouton,
le moteur ou le vérin électrique s'arrête.
2) Appuyez et maintenez le bouton noir, le moteur tourne dans le sens
inverse, ou le vérin électrique se rétracte vers l'intérieur; Relâchez le
bouton, le moteur ou le vérin électrique s'arrête.
