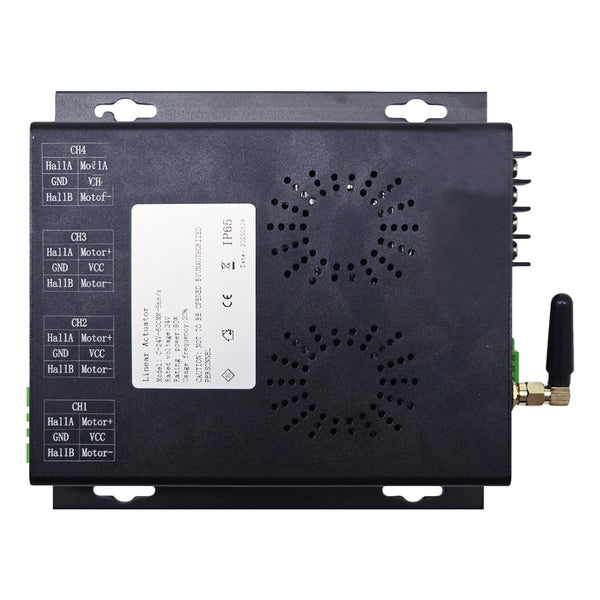

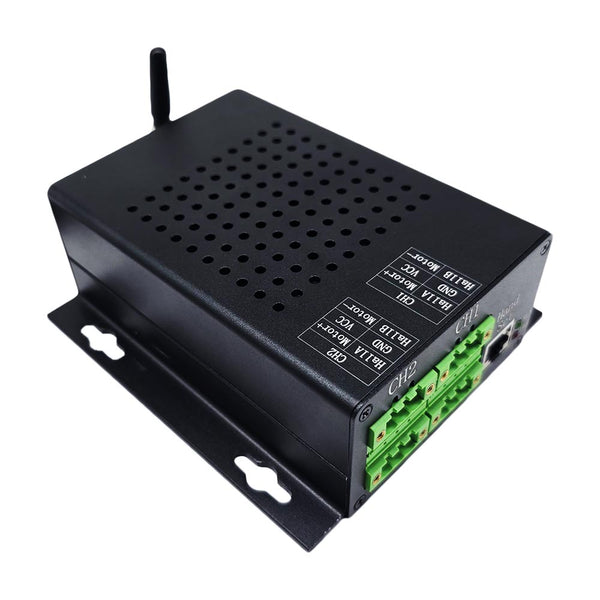

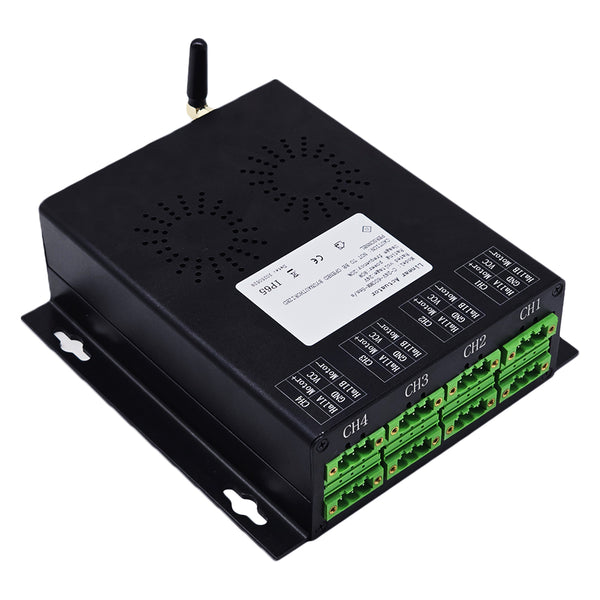

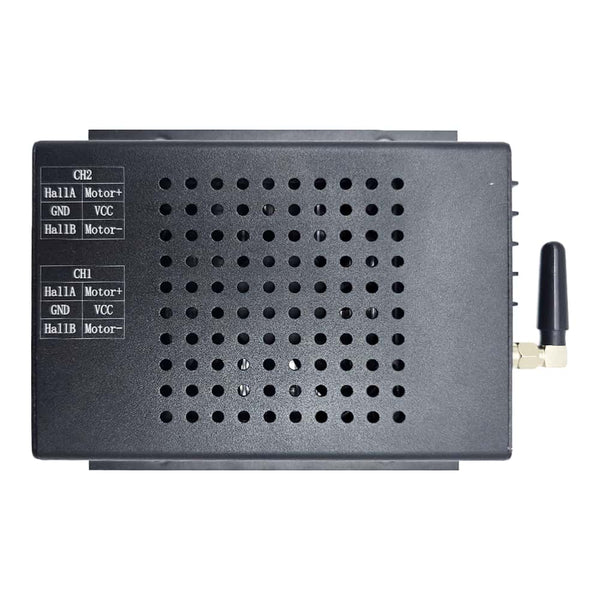

Ce contrôleur de synchronisation est idéal pour six vérins électriques industriels hautes performances. Il pilote simultanément six vérins électriques, garantissant ainsi leur montée et leur descente de manière synchrone. Les vérins fonctionnent complètement en synchronisation sans aucune différence..
Principales caractéristiques :
- Il peut faire fonctionner six vérins électriques C / F pour fonctionner de manière complètement synchrone

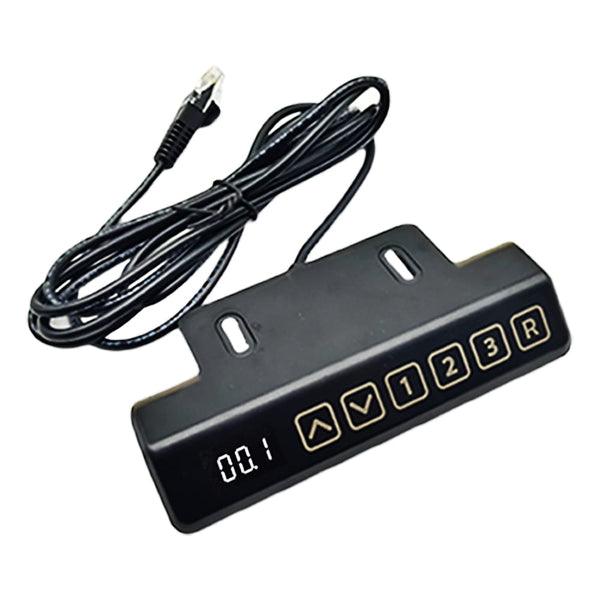

- Commande filaire via une poignée de commande tactile
- Contrôle sans fil via une télécommande
- L'affichage LED sur la poignée de commande affichera la position de la course en temps réel
- Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R
- Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des vérins électriques
- Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement les vérins électriques sur trois positions pré-mémorisées
- Le bouton R est le bouton de réinitialisation et est utilisé pour réinitialiser le système en cas d'erreur
- Avec bouton de réinitialisation et bouton d'appairage
- Lorsque les vérins électriques se rapprochent de la position finale, ils ralentissent automatiquement pour se protéger
- Lorsque les vérins électriques sont complètement rétractés, ils conservent 1 mm de course pour se protéger
Introduction
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux, quatre ou plusieurs vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.
Principe de fonctionnement
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire
fonctionner deux ou plusieurs vérins électriques de manière entièrement
synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à
chaque vérin électrique. Et lorsque vous avez acheté des vérins
électriques et des capteurs à effet Hall, nous installerons des capteurs
à effet Hall dans les vérins électriques pendant la production pour vous.
Lorsque deux ou plusieurs vérins électriques fonctionnent ensemble, le
capteur Hall enverra des signaux Hall au contrôleur de synchronisation,
et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin
électrique, de sorte que tous les vérins électriques fonctionnent
exactement à la même vitesse.
Spécifications
| Paramètre | Valeur |
|---|---|
| Tension de fonctionnement | 12~48 VCC, convient pour vérin électrique en 12V ou 24V |
| Nombre de vérins électriques connectés | 6 |
| Fréquence de travail | 2.4 GHz |
| Distance de travail | 10 m (théoriquement) |
| Courant nominal | 25A |
| Deux modes de contrôle sélectionnables | Mode d’interblocage ou mode momentané |
| Température de fonctionnement | -20°C ~ +70°C |
| Dimension du contrôleur | 155 x 150 x 52 mm |
| Longueur de câble de la poignée de commande tactile | 2000±10%MM [80 in] (Si vous avez besoin d’un câble plus long, veuillez acheter le câble d’extension pour la poignée de commande.) |
Câblage

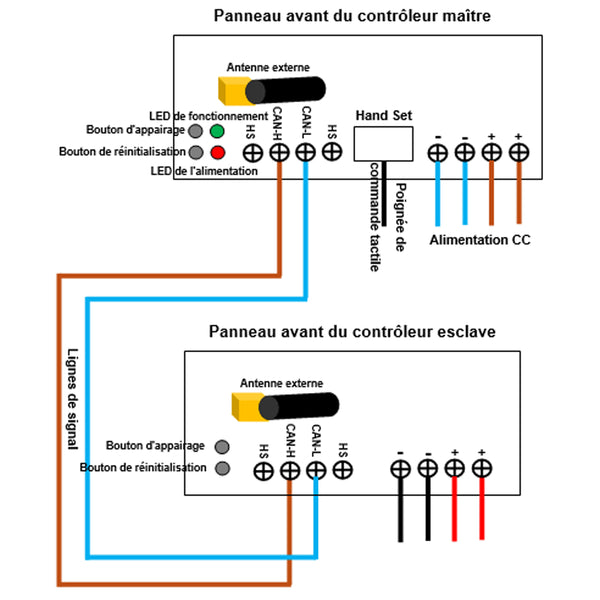

1) Utilisez des lignes de signal pour connecter les bornes CAN-L et
CAN-H du contrôleur maître aux bornes CAN-L et CAN-H du contrôleur
esclave.

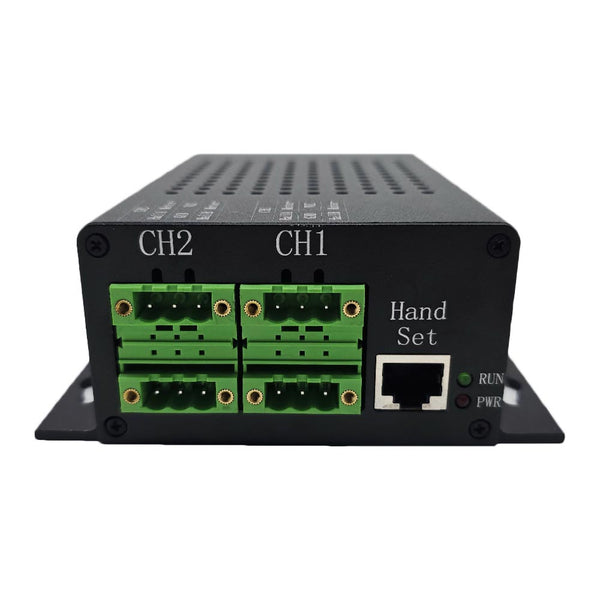

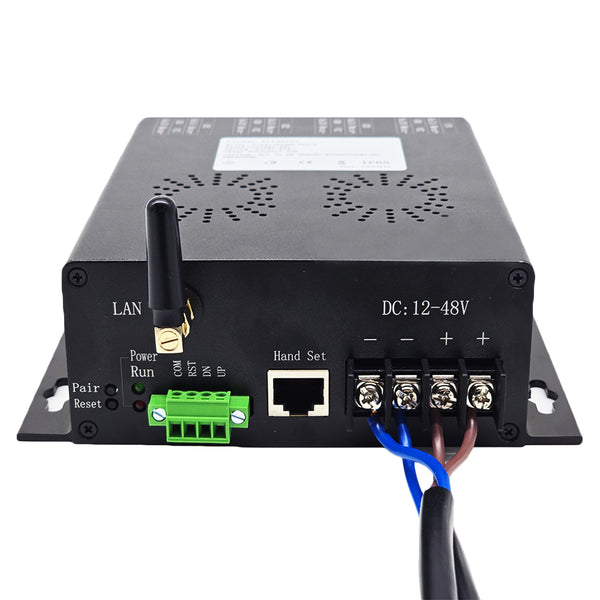

2) Branchez la poignée de commande tactile sur le port Hand Set du
contrôleur maître. (Remarque : Si la poignée de commande est branchée au
port Hand Set du contrôleur esclave, elle ne fonctionnera pas.)

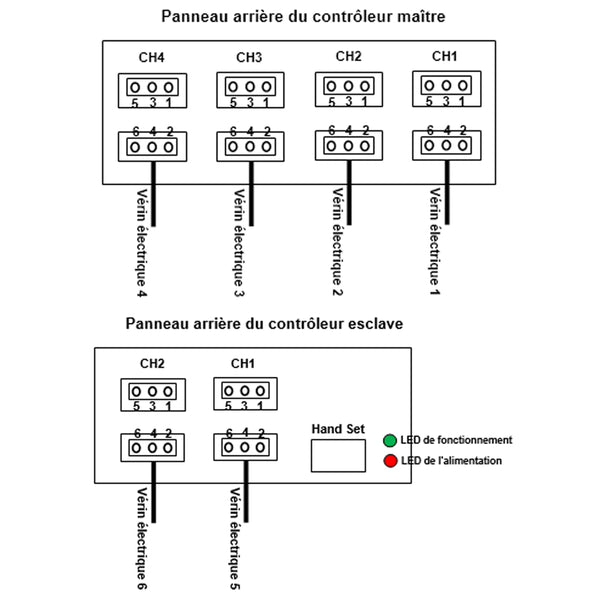

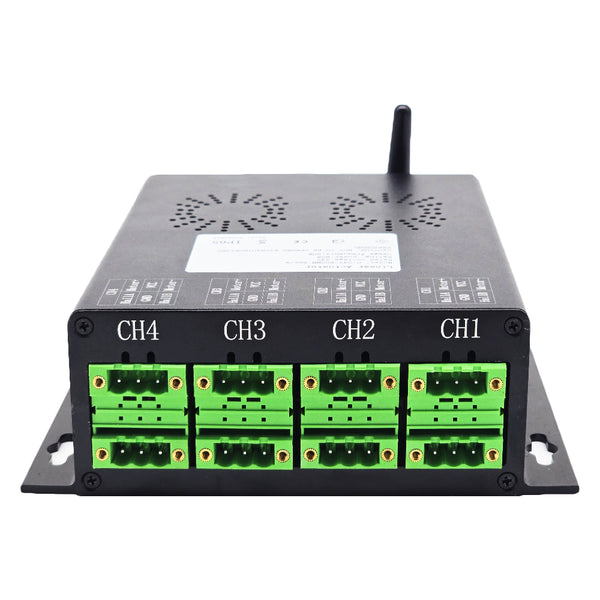

3) Comme indiqué sur le schéma, connectez quatre vérins électriques aux
canaux CH1, CH2, CH3 et CH4 du contrôleur maître, puis connectez les
deux vérins électriques restants aux canaux CH1 et CH2 du contrôleur

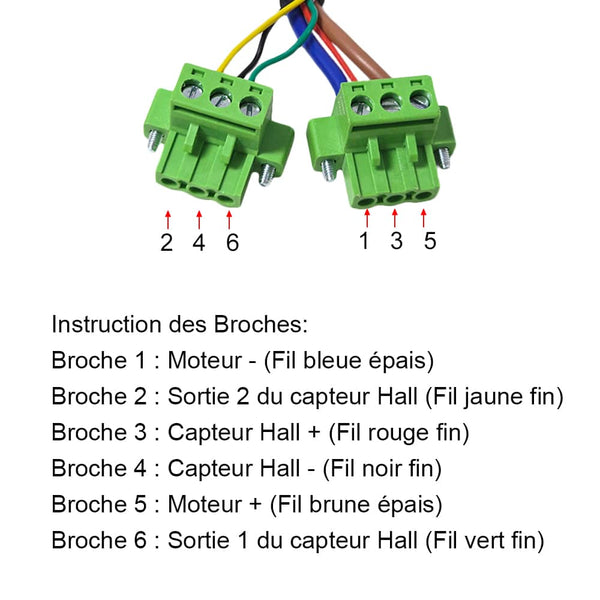

esclave. Veillez à insérer les deux bornes de chaque vérin dans les deux
ports correspondants de chaque canal.

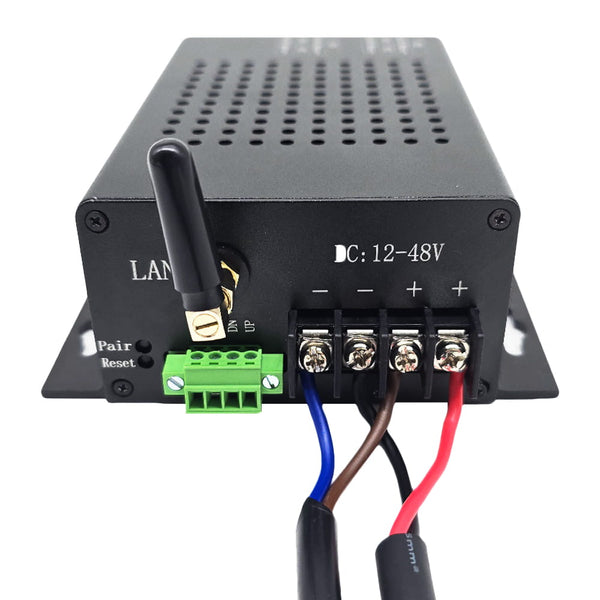

4) Connecter le pôle positif de l’alimentation CC à la borne <+> des
deux contrôleur.
Comment régler le mode de contrôle
Le contrôleur dispose de deux modes de contrôle sélectionnables, le mode
d’interblocage et le mode momentané. Vous pouvez passer d'un mode de
contrôle à l'autre de la manière suivante :
Appuyez trois fois de suite sur le bouton d'appairage du contrôleur.
Opération
1. Opération via la poignée de commande tactilee :
Remarque : la poignée est actionnée par commande tactile. La sensibilité
tactile peut être automatiquement calibrée lors de la première mise sous
tension. Il est interdit aux mains de toucher la poignée lors de la mise
sous tension pour éviter toute interférence avec l'étalonnage de la
sensibilité et affecter la sensibilité de fonctionnement.
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, tous les
vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez
le bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, tous les
vérins électriques se rétractent vers l'intérieur en même temps ;
Relâchez le bouton, tous les vérins électriques s'arrêtent.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande,
tous les vérins électriques se déplaceront automatiquement vers la
position mémorisée par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois
boutons.
4) L'affichage LED sur la poignée de commande affichera les données de
position de la course en temps réel. Par exemple, si le nombre 03.5
signifie que les vérins électriques ont atteint la position de course de
35MM.

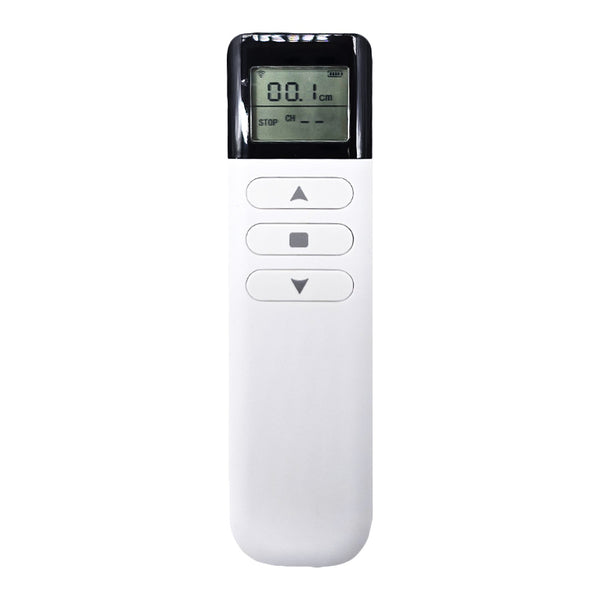

2. Opération via la télécommande :
2.1 Lorsque le contrôleur fonctionne en mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, tous les vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le
bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, tous les vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, tous les vérins électriques s'arrêtent.
2.2 Lorsque le contrôleur fonctionne en mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, tous les vérins
électriques s'étendent vers l'extérieur en même temps, ils atteindront
la course maximale en même temps et s'arrêteront automatiquement.
2) Appuyez sur le bouton ▼ de télécommande, tous les vérins électriques
se rétractent vers l'intérieur en même temps, ils se rétractent
complètement en même temps et s'arrêtent automatiquement.
3) Pendant le fonctionnement, vous pouvez appuyer sur le bouton d'arrêt
ou n'importe quel bouton de la télécommande pour arrêter tous les vérins
électriques en même temps.
L'affichage LED de la télécommande affichera les données de position de
la course en temps réel des vérins électriques en cours d'extension ou
de rétraction. Par exemple, si l'écran LED affiche UP 29.5 cm, cela
signifie que les vérins électriques a été étendu jusqu'à la position de
course de 295 mm, ou s'il affiche DN 20.0 cm, cela signifie que les
vérins électriques a été rétracté jusqu'à la position de course de 200
mm.
Comment mémoriser trois positions de course
1) Le contrôleur peut mémoriser trois positions de course au total, et
chaque bouton mémorise une position de course.
2) Actionnez d'abord six vérins électriques jusqu'à la première position
de course appropriée que vous devez stocker, puis appuyez et maintenez
enfoncé le bouton 1 de la poignée de commande pendant environ 5 à 6
secondes, la valeur de course sur l'écran LED clignote deux fois. Cela
signifie que la position actuelle de la course est déjà enregistrée dans
le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course
dans les boutons 2 et 3 en suivant l'opération ci-dessus.
Fonction de réinitialisation
Lorsque l'affichage LED sur la poignée de commande affiche le code
d'erreur, vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez sur le bouton <R>
de la poignée de commande ou le bouton <Reset> du contrôleur maître,
jusqu'à ce que tous les vérins électriques soient réinitialisés vers le
bas et que l'affichage LED de la poignée de commande indique "00.0",
puis relâcher le bouton.
Comment correspondre la nouvelle télécommande au contrôleur
Remarque : Nous avons couplé la télécommande au contrôleur avant de
quitter l'usine. Si vous souhaitez appairer d'autres télécommandes,
veuillez suivre les étapes suivantes.
1) Appuyez et maintenez appuyé sur le bouton d'appairage du contrôleur
maître pendant 5 à 6 secondes, jusqu'à ce que le voyant vert clignote
rapidement. Cela signifie que le contrôleur entre en état
d'apprentissage.
2) Appuyez 5 fois de suite sur les boutons ▲ et ▼ de la télécommande. La
position CH sur l'écran LED de la télécommande passera de -- à 00,
augmentera progressivement, puis reviendra à --, et le contrôleur quitte
automatiquement l'état d'appairage, cela signifie que le couplage est
réussi.
3) Le contrôleur peut apprendre plusieurs télécommandes avec des codes
différents.

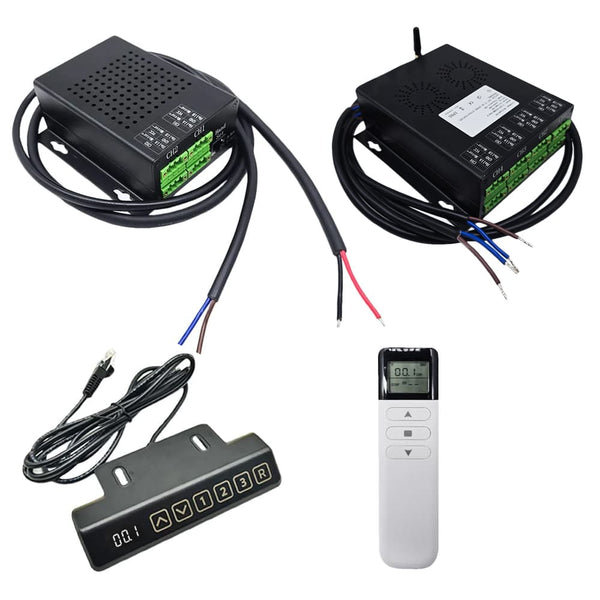

Contenu

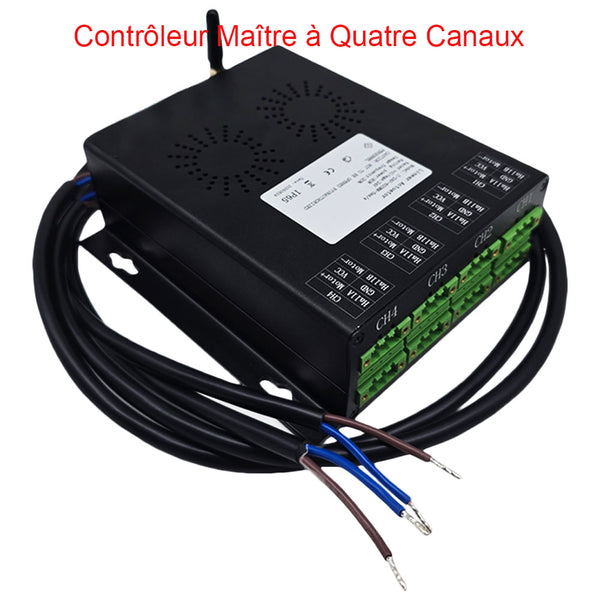

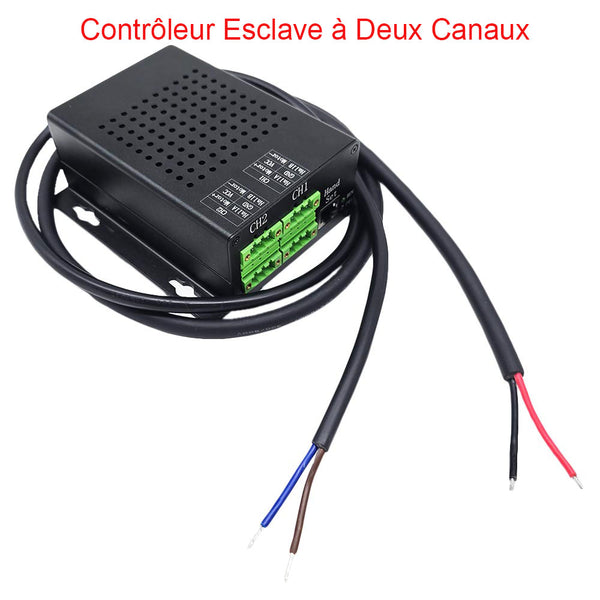

2 x Contrôleur de Synchronisation (Un contrôleur maître à quatre canaux
et un contrôleur esclave à deux canaux, un-contrôle-six, pour 6 vérins
électriques C / F avec capteurs à effet Hall)
1 x Poignée de commande tactile
1 x Télécommande (CH-3)
1 x Manuel d'utilisateur
Remarque : Six vérins électriques C / F ne sont pas inclus, veuillez les commander séparément. Tous les vérins électriques doivent être connectés au contrôleur synchrone pour que le système fonctionne correctement.
