Ce contrôleur de synchronisation est idéal pour six vérins électriques A / B / J. Il pilote simultanément six vérins électriques, garantissant ainsi leur montée et leur descente de manière synchrone. Les vérins fonctionnent complètement en synchronisation sans aucune différence.
Principales caractéristiques :
- Il peut faire fonctionner six vérins électriques A / B / J pour fonctionner de manière complètement synchrone
- Commande filaire via une poignée de commande tactile
- Contrôle sans fil via une télécommande
- Si vous utilisez une antenne externe, le contrôleur a une distance de travail plus longue
- L'affichage LED sur la poignée de commande affichera la position de la course en temps réel
- Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R
- Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des vérins électriques
- Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement les vérins électriques sur trois positions pré-mémorisées
- Le bouton R est le bouton de réinitialisation et est utilisé pour réinitialiser le système en cas d'erreur
- Avec bouton de réinitialisation et bouton d'appairage
- Lorsque les vérins électriques se rapprochent de la position finale, ils ralentissent automatiquement pour se protéger
- Lorsque les vérins électriques sont complètement rétractés, ils conservent 1 mm de course pour se protéger
Introduction
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux, quatre ou plusieurs vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.

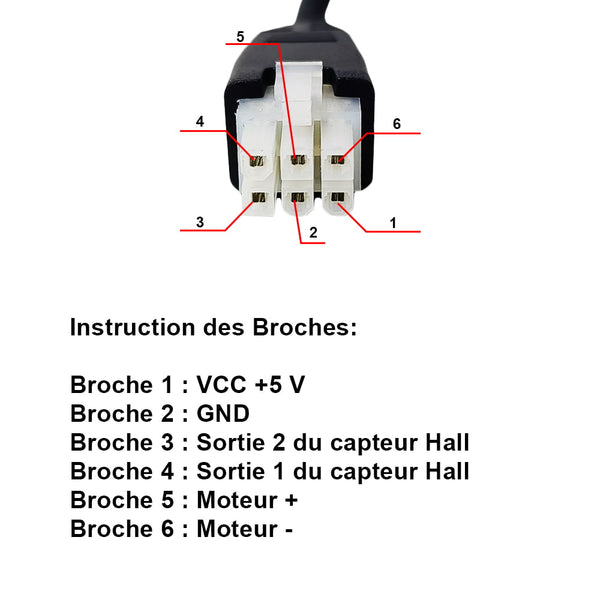

Principe de fonctionnement
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire
fonctionner deux ou plusieurs vérins électriques de manière entièrement
synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à
chaque vérin électrique. Et lorsque vous avez acheté des vérins
électriques et des capteurs à effet Hall, nous installerons des capteurs
à effet Hall dans les vérins électriques pendant la production pour vous.
Lorsque deux ou plusieurs vérins électriques fonctionnent ensemble, le
capteur Hall enverra des signaux Hall au contrôleur de synchronisation,
et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin
électrique, de sorte que tous les vérins électriques fonctionnent
exactement à la même vitesse.
Spécifications
| Paramètre | Valeur |
|---|---|
| Tension de fonctionnement | 12~36 VCC, convient pour vérin électrique en 12V ou 24V |
| Nombre de vérins électriques connectés | 6 |
| Courant de sortie maximal | 10A / canal |
| Fréquence de travail | 433.92 MHz |
| Deux modes de contrôle sélectionnables | Mode d’interblocage ou mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande |
| Distance de travail | 30 m (théoriquement) |

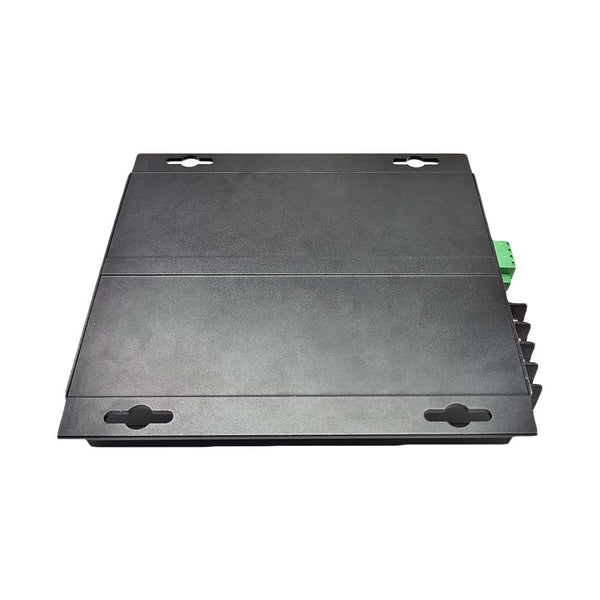

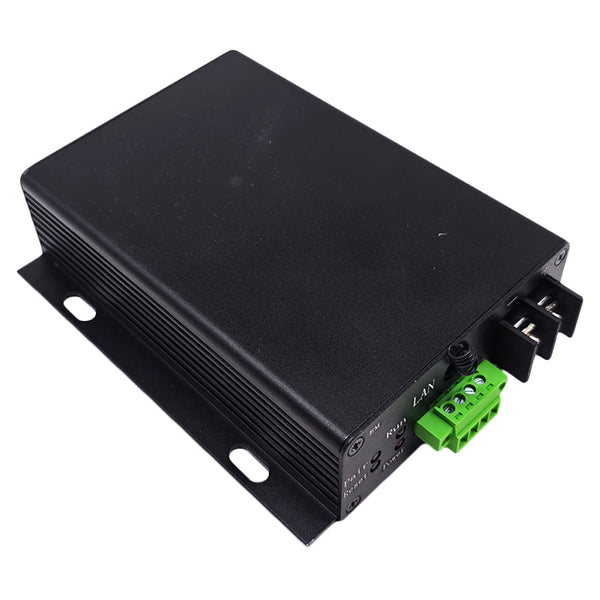

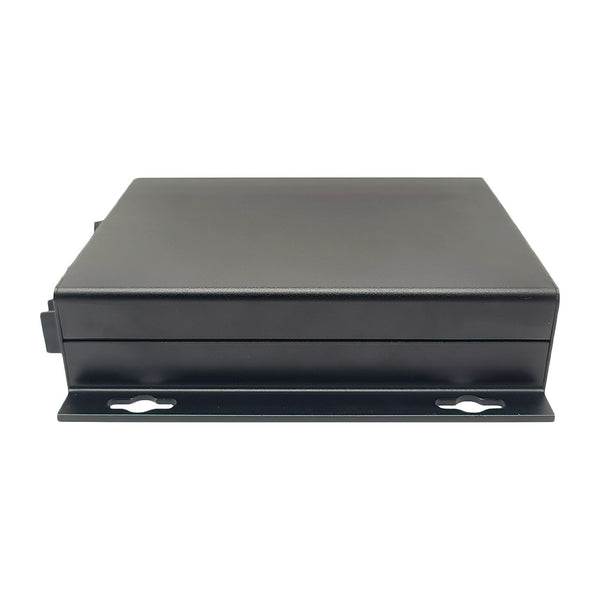

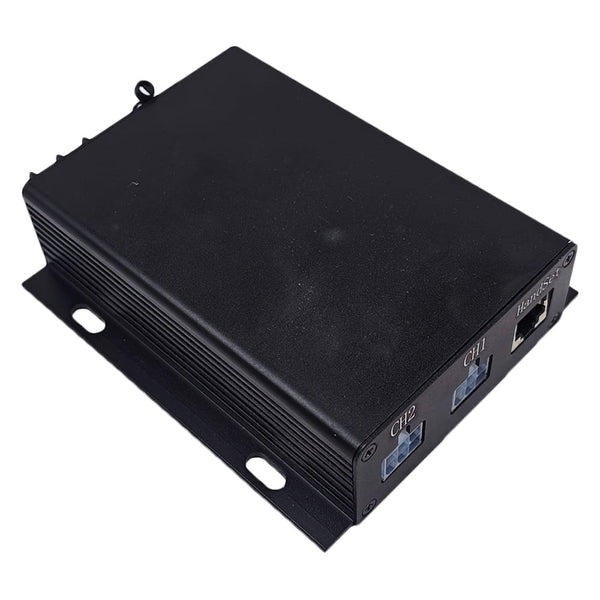

| Dimensions du boîtier du contrôleur maître | 155 x 150 x 52 mm |
| Dimensions du boîtier du contrôleur esclave | 124 x 104 x 34 mm |
| Température de fonctionnement | -20°C ~ +70°C |
| Longueur de câble de la poignée de commande tactile | 2000±10%MM [80 in] (Si vous avez besoin d’un câble plus long, veuillez acheter le câble d’extension pour la poignée de commande.) |
Sélection de l'alimentation
Si vous souhaitez utiliser ce contrôleur pour commander de manière
synchrone 6 vérins électriques A/J, veuillez utiliser une alimentation
12V/50A ou 24V/25A.
Si vous souhaitez utiliser ce contrôleur pour commander de manière
synchrone 6 vérins électriques B, veuillez utiliser une alimentation
12V/100A ou 24V/50A.

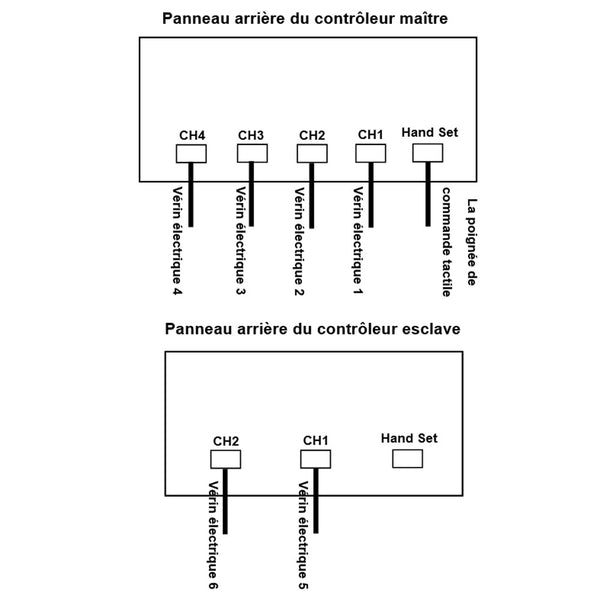

Câblage

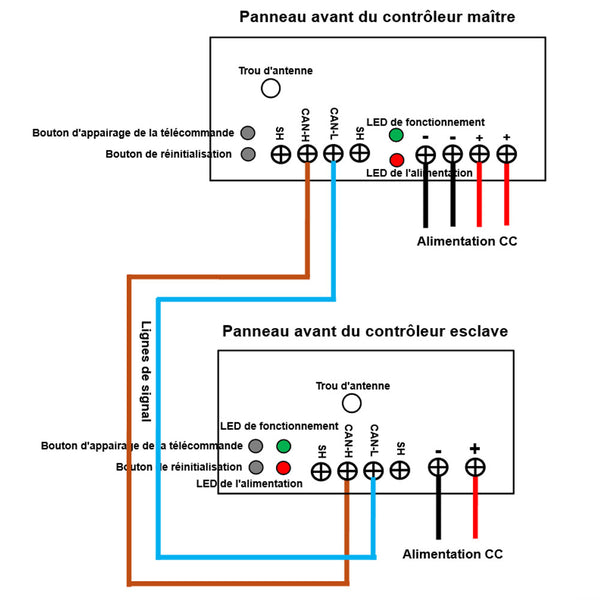

1) Utilisez des lignes de signal pour connecter les bornes CAN-L et
CAN-H du contrôleur maître aux bornes CAN-L et CAN-H du contrôleur
esclave.
2) Branchez la poignée de commande tactile sur le port Hand Set du
contrôleur maître.

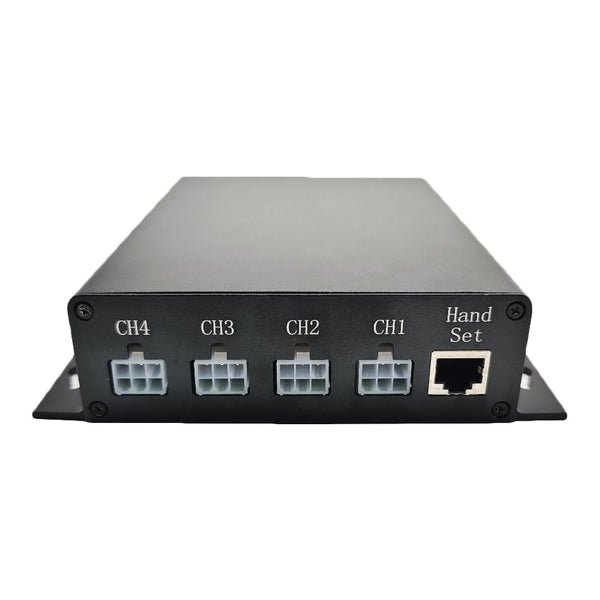

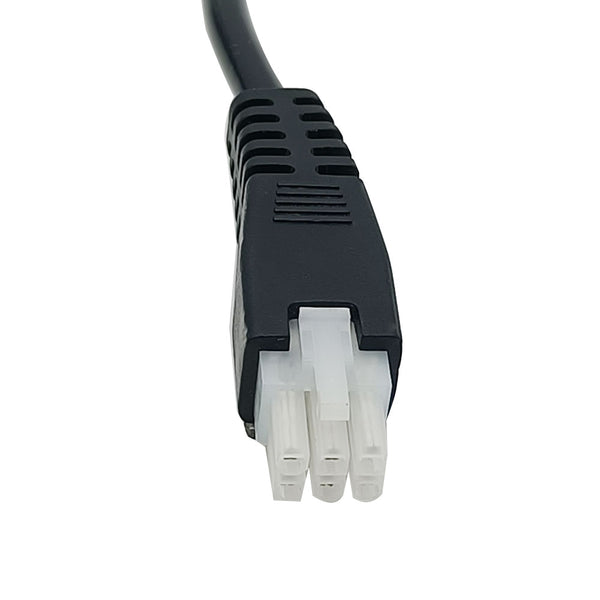

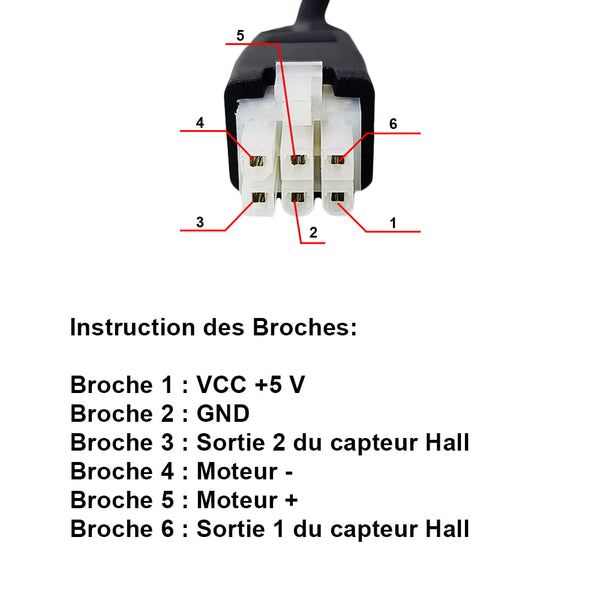

3) Branchez quatre vérins électriques sur les ports CH1, CH2, CH3 et CH4
du contrôleur maître, et les deux autres vérins électriques sur les

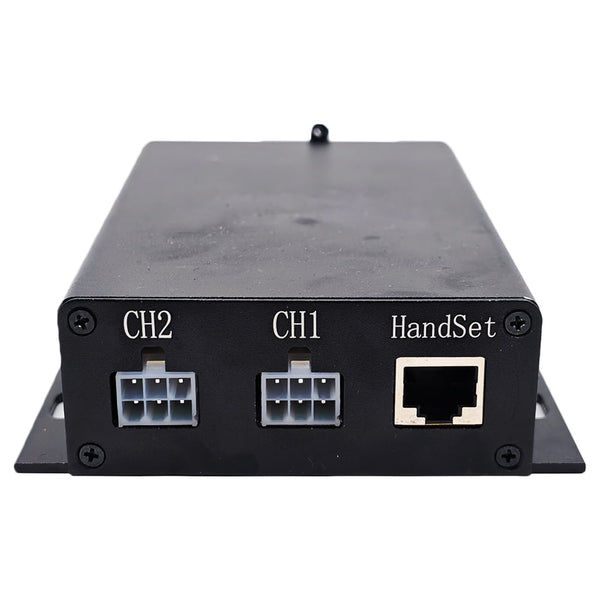

ports CH1 et CH2 du contrôleur esclave.

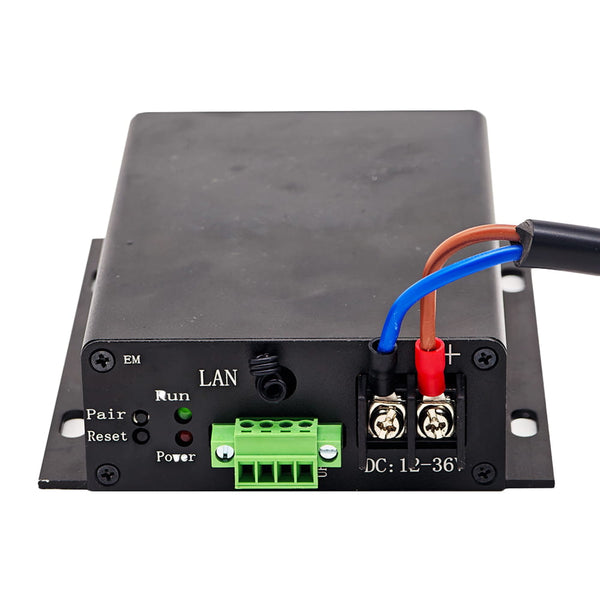

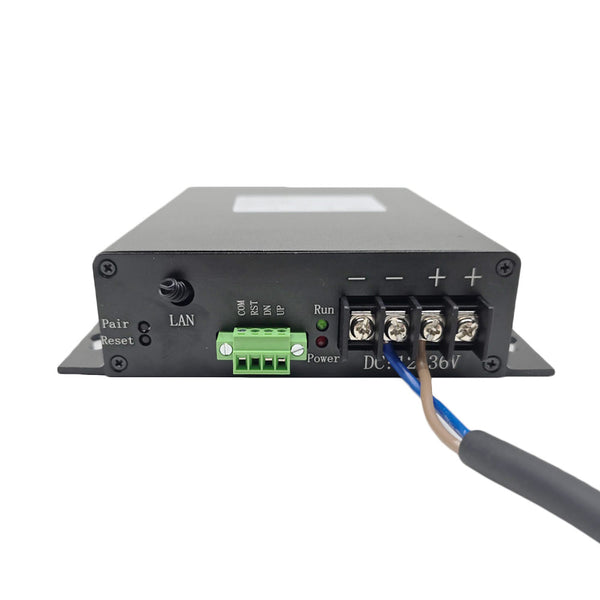

4) Connecter le pôle positif de l’alimentation CC à la borne <+> des
deux contrôleurs et le pôle négatif à la borne <-> des deux contrôleurs.
Comment régler le mode de contrôle
Le contrôleur dispose de deux modes de contrôle sélectionnables, le mode
d’interblocage et le mode momentané. Vous pouvez passer d'un mode de
contrôle à l'autre de la manière suivante :
Appuyez trois fois de suite sur le bouton d'appairage du contrôleur.
Opération

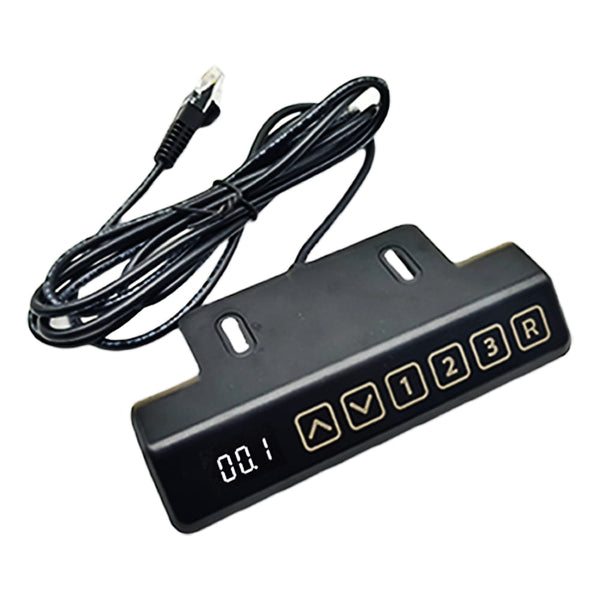

1. Opération via la poignée de commande tactilee :
Remarque : la poignée est actionnée par commande tactile. La sensibilité
tactile peut être automatiquement calibrée lors de la première mise sous
tension. Il est interdit aux mains de toucher la poignée lors de la mise
sous tension pour éviter toute interférence avec l'étalonnage de la
sensibilité et affecter la sensibilité de fonctionnement.
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, tous les
vérins électriques s'étendent vers l'extérieur en même temps; relâchez
le bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, tous les
vérins électriques se rétractent vers l'intérieur en même temps;
relâchez le bouton, tous les vérins électriques s'arrêtent.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande,
tous les vérins électriques se déplaceront automatiquement vers la
position mémorisée par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois
boutons.
4) L'affichage LED sur la poignée de commande affichera les données de
position de la course en temps réel. Par exemple, si le nombre 03.5
signifie que les vérins électriques ont atteint la position de course de
35MM.

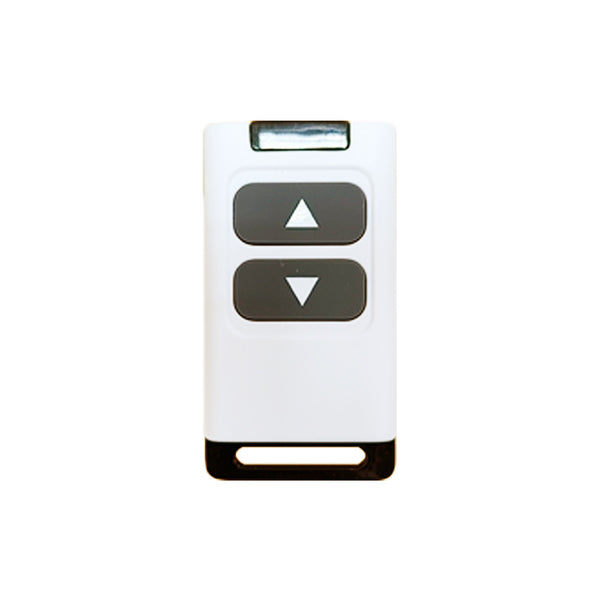

2. Opération via la télécommande :(La télécommande du contrôleur synchrone dispose de deux modes de contrôle,
le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.)
2.1 Lorsque le contrôleur fonctionne en mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, tous les vérins
électriques s'étendent vers l'extérieur en même temps; relâchez le
bouton, tous les vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, tous les vérins
électriques se rétractent vers l'intérieur en même temps; relâchez le
bouton, tous les vérins électriques s'arrêtent.
2.2 Lorsque le contrôleur fonctionne en mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, tous les vérins
électriques s'étendent vers l'extérieur en même temps, ils atteignent la
course maximale en même temps et s'arrêtent automatiquement.
2) Appuyez sur le bouton ▼ de la télécommande, tous les vérins
électriques se rétractent vers l'intérieur en même temps, ils se
rétractent complètement en même temps et s'arrêtent automatiquement.
3) Pendant le fonctionnement, vous pouvez également appuyer sur
n'importe quel bouton de la télécommande pour arrêter tous les vérins
électriques en même temps.
Comment mémoriser trois positions de course
1) Le contrôleur peut mémoriser trois positions de course au total, et
chaque bouton mémorise une position de course.
2) Actionnez d'abord six vérins électriques jusqu'à la première position
de course appropriée que vous devez stocker, puis appuyez et maintenez
enfoncé le bouton 1 de la poignée de commande pendant environ 5 à 6
secondes, la valeur de course sur l'écran LED clignote deux fois. Cela
signifie que la position actuelle de la course est déjà enregistrée dans
le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course
dans les boutons 2 et 3 en suivant l'opération ci-dessus.
Fonction de réinitialisation
Lorsque l'affichage LED sur la poignée de commande affiche le code
d'erreur, vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez sur le bouton <R>
de la poignée de commande ou appuyez et maintenez sur le bouton <Reset>
du contrôleur maître, ou appuyez et maintenez sur les boutons ▲ et ▼ de
la télécommande en même temps, jusqu'à ce que tous les vérins
électriques soient réinitialisés vers le bas et que l'affichage LED de
la poignée de commande indique "00.0", puis relâcher le bouton <R>.
Comment correspondre la nouvelle télécommande au contrôleur
Remarque : Nous avons couplé la télécommande au contrôleur avant de
quitter l'usine. Si vous souhaitez appairer d'autres télécommandes,
veuillez suivre les étapes suivantes.
1) Appuyez sur le bouton d'apprentissage du contrôleur maître et
maintenez-le enfoncé pendant 8 à 9 secondes, jusqu'à ce que le voyant
vert clignote rapidement. Cela signifie que le contrôleur entre en état
d'apprentissage.
2) Appuyez sur n'importe quel bouton de la télécommande. Si la LED du
récepteur clignote 2 fois puis s'éteint, cela signifie que l'appairage
est réussi.
3) Le contrôleur peut mémoriser plusieurs télécommandes avec des codes
différents.
Comment supprimer tous les codes de télécommandes stockés dans le contrôleur
Nous avons couplé la télécommande au contrôleur. Si vous ne voulez pas
que le contrôleur fonctionne avec la télécommande, vous pouvez supprimer
tous les codes de télécommande stockés dans le contrôleur.
Opération :
1) Vous devez ouvrir le boîtier du contrôleur maître, puis vous pouvez
voir un module récepteur RF et il y a un petit bouton d'apprentissage
sur le module.
2) Appuyez rapidement et en continu sur le bouton d'apprentissage sur le
module récepteur 8 fois, puis relâchez le bouton d'apprentissage. La LED
de signal sur le module récepteur clignote 8 fois puis s'éteint. Cela
indique que tous les codes stockés ont été supprimés avec succès.
Explication des droits et taxes d'importation
1. Notre boutique proposera un ou deux modes de livraison différents en fonction de la situation réelle de la commande. Nos expéditions se font depuis Hong Kong, en Chine, vers le monde entier. Des droits d'importation seront applicables au colis, quel que soit le mode de livraison choisi.
2. Pour les colis de petite taille ou de faible poids, nous sélectionnerons un transporteur approprié afin de pouvoir payer les droits d'importation pour le compte du client au moment de l'expédition. Par conséquent, le client n'aura pas à payer de droits d'importation ni de taxes lors de la réception du colis.
3. Pour les colis volumineux ou lourds, quel que soit le transporteur choisi, les douanes percevront directement les droits et taxes à la charge du client lors du dédouanement ou à la réception du colis. Le montant des droits s'élève généralement à 20 % du montant de la commande (hors frais de port).
4. Si le client souhaite que nous payions les droits d'importation pour son compte, veuillez nous contacter au moment de passer la commande et payer un supplément de 20 % du montant de la commande à titre de droits prépayés. Nous paierons alors les droits pour le client.
5. Si le client choisit de payer lui-même les droits d'importation,
veuillez nous contacter après avoir payé les droits et reçu le colis.
Nous fournirons au client un bon de réduction d'un certain montant, qui
pourra être utilisé pour son prochain achat. Le montant de la réduction
correspondra au montant le moins élevé entre les droits d'importation
réellement payés par le client et 20 % du montant de la commande
d'origine (hors frais de port).
Veuillez noter : Nous ne pouvons pas rembourser en espèces les droits
d'importation payés par le client lui-même. Nous vous remercions de
votre compréhension.
6. Lorsque la société de transport ou les douanes informent le client qu'il doit payer les droits d'importation, si le client n'accepte pas de payer, le colis sera retourné ou détruit, et le client devra en assumer toute la responsabilité et tous les frais.

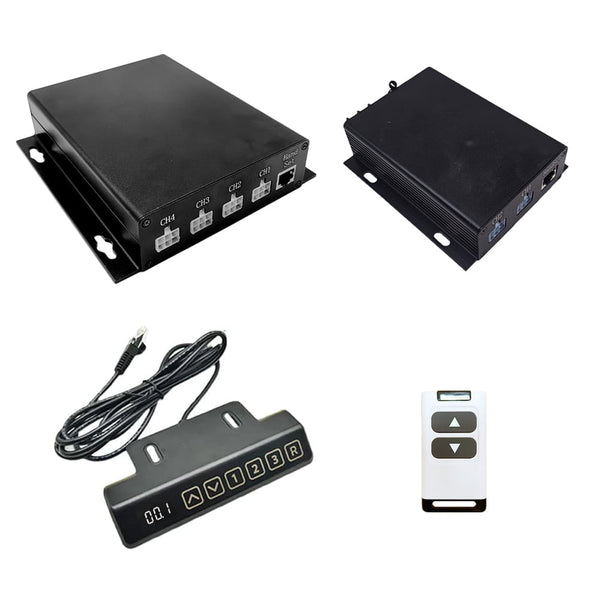

Contenu

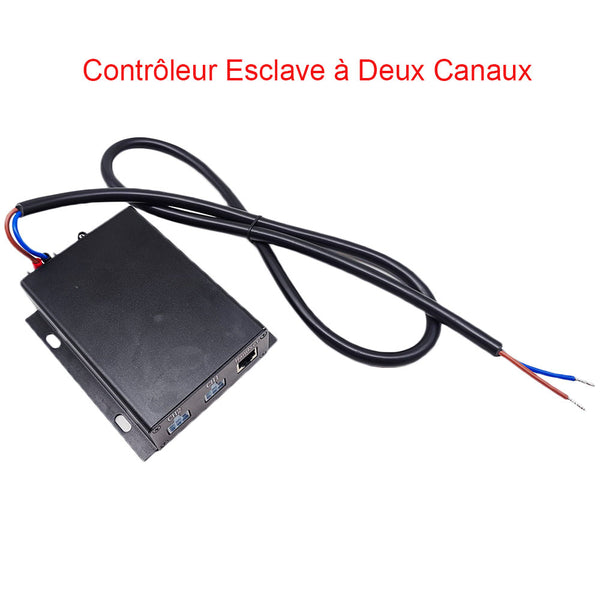

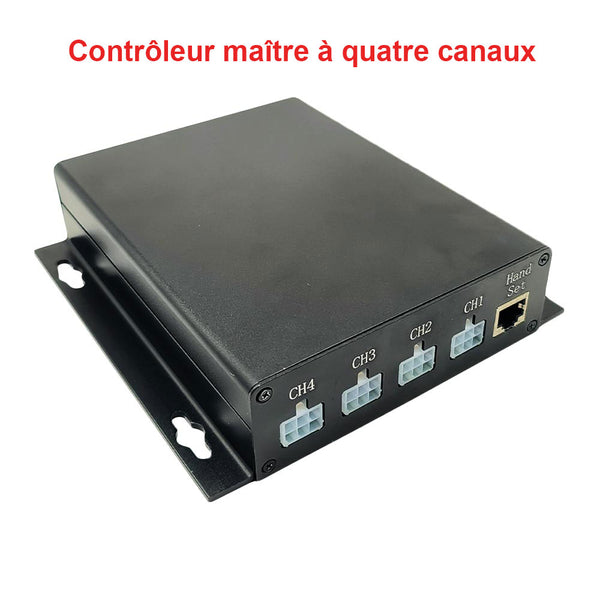

2 x Contrôleur de Synchronisation (Un contrôleur maître à quatre canaux
et un contrôleur esclave à deux canaux, un-contrôle-six, pour 6 vérins
électriques A / B / J avec capteurs à effet Hall)
1 x Poignée de commande tactile
1 x Télécommande (CF-2)
1 x Manuel d'utilisateur
Remarque : Six vérins
électriques A / B / J ne sont pas inclus, veuillez les commander
séparément. Tous les vérins électriques doivent être connectés au
contrôleur synchrone pour que le système fonctionne correctement. La
télécommande du contrôleur synchrone dispose de deux modes de contrôle,
le mode d’interblocage et le mode momentané, veuillez sélectionner le
mode de contrôle dont vous avez besoin lors de la commande.
