Vidéo :
Utilisez la contrôleur synchrone pour synchroniser quatre Vérins Électriques C
Contenu :

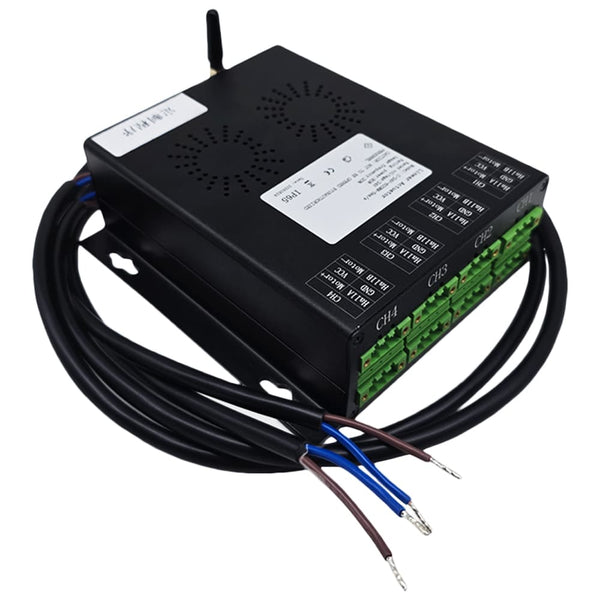

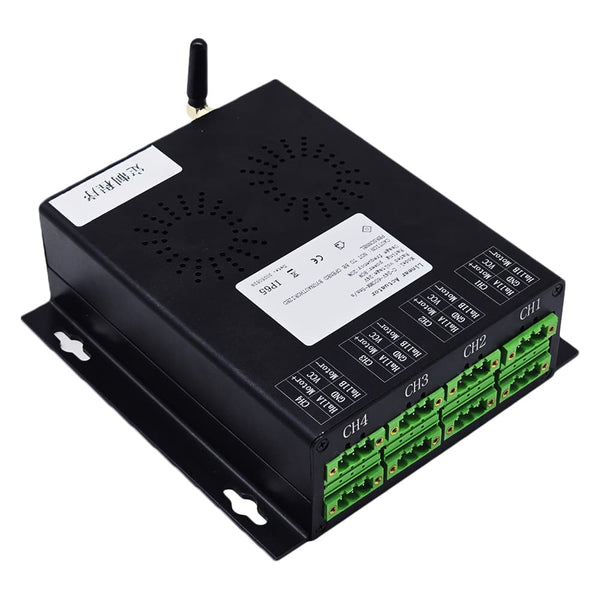

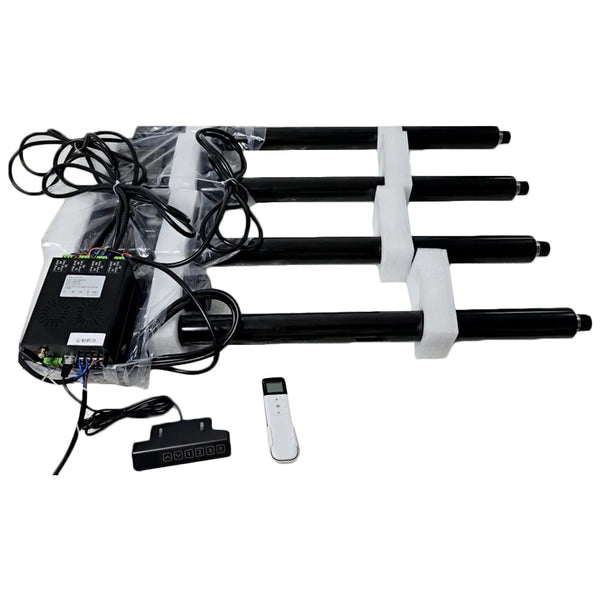

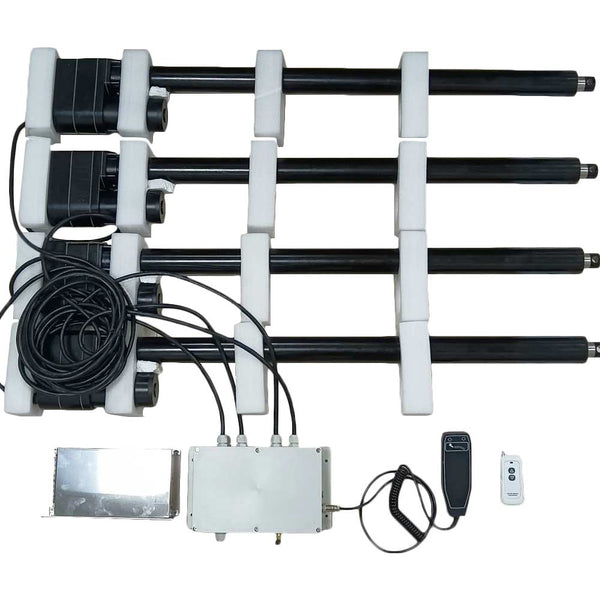

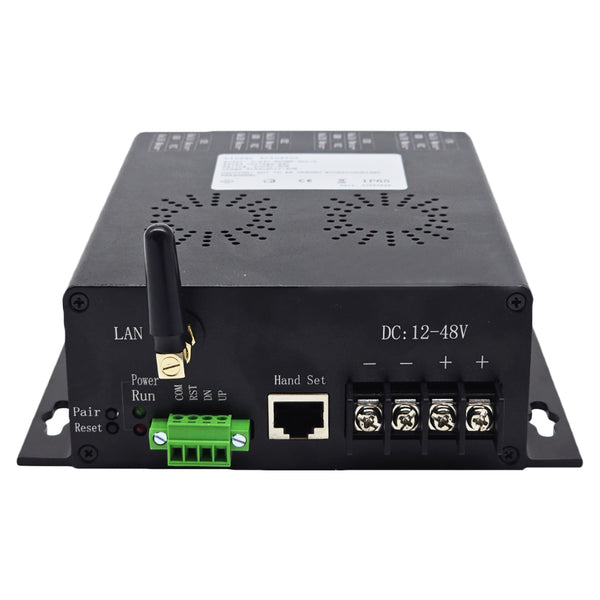

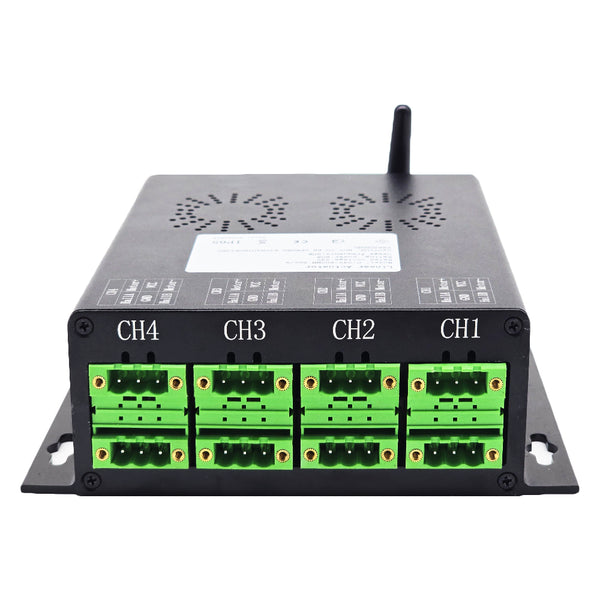

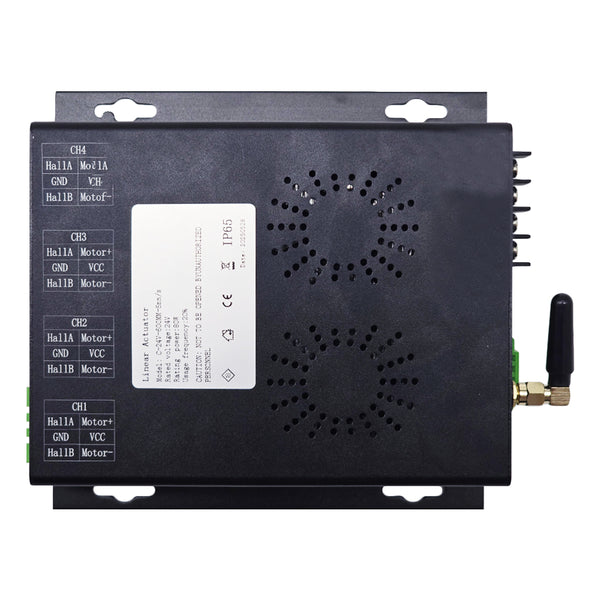

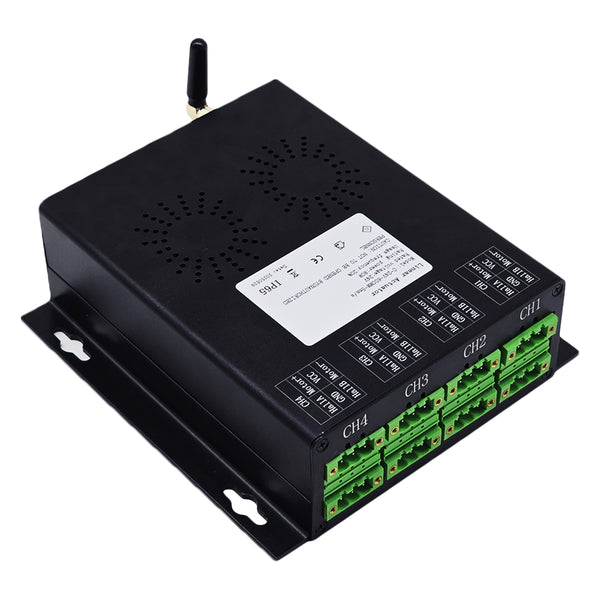

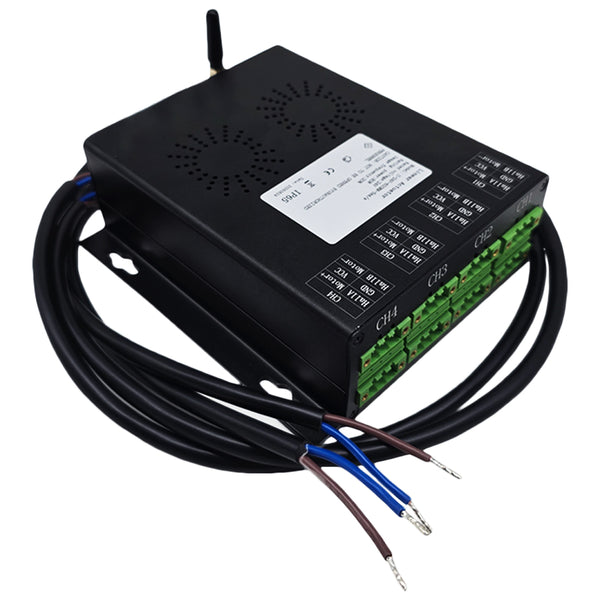

1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins électriques C avec capteurs à effet Hall)

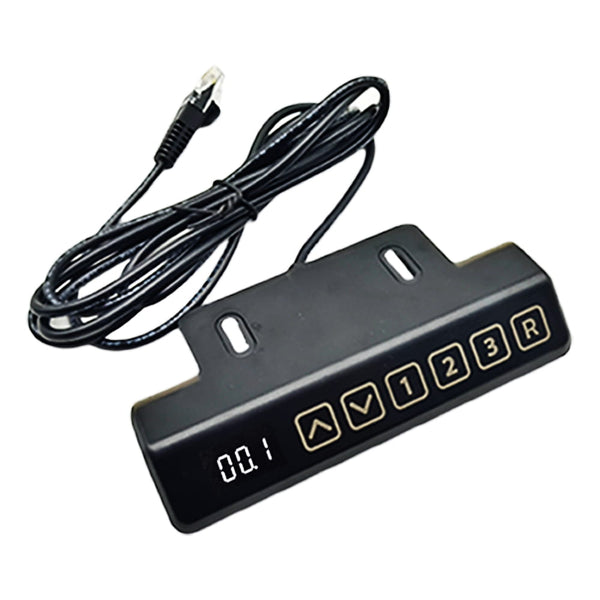

1 x Poignée de commande

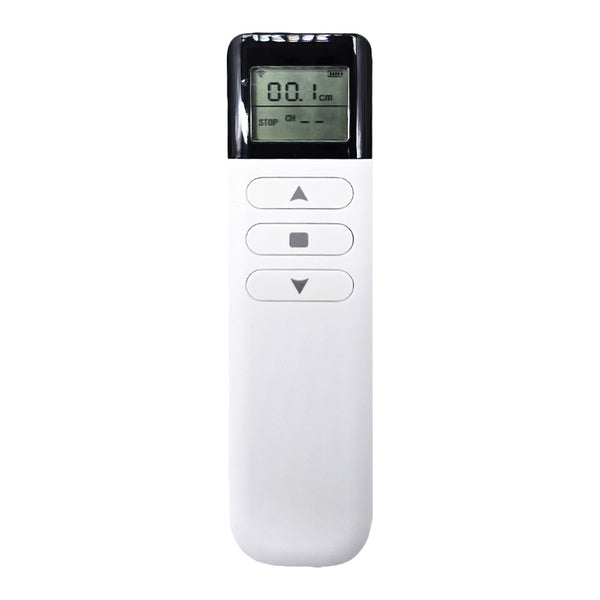

1 x Télécommande (CP-2L)
1 x Manuel d'utilisateur
Remarque : Quatre vérins électriques C ne sont pas inclus, veuillez les commander séparément. Le contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.
Introduction:
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux ou quatre vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement de le vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.
Principe de fonctionnement:
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté un vérin électrique avec un capteur à effet Hall, nous installerons pour vous un capteur à effet Hall dans le vérin électrique.
Lorsque 2 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.
Caractéristiques:
Il peut faire fonctionner quatre vérins électriques C pour fonctionner de manière complètement synchrone.
Commande filaire via une poignée de commande.
Contrôle sans fil via une télécommande.
Deux boutons de fonction: Haut et Bas.
Avec bouton de réinitialisation.
Paramètres:
Tension de fonctionnement : 10~30 VCC, convient pour vérin électrique en 12V ou 24V
Fréquence de travail: 433.92 MHz
Distance de travail: 100 m (théoriquement)
Courant nominal: 30A
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.
Température de fonctionnement: -20°C ~ +70°C
Dimension de Case: 270 x 190 x 85 mm
Câblage:

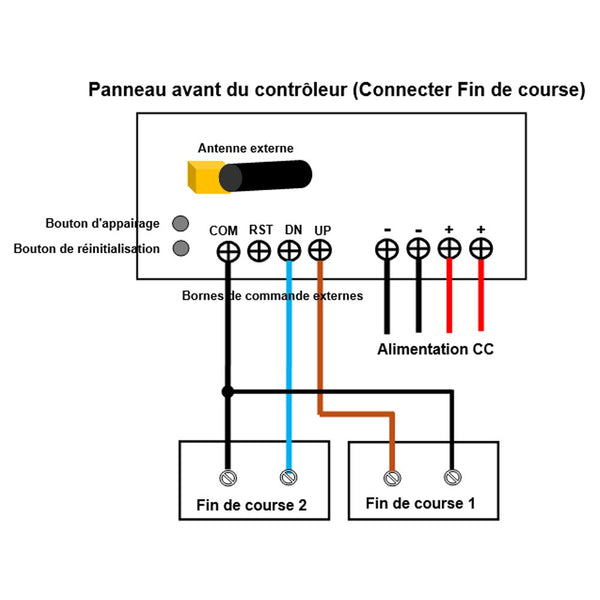

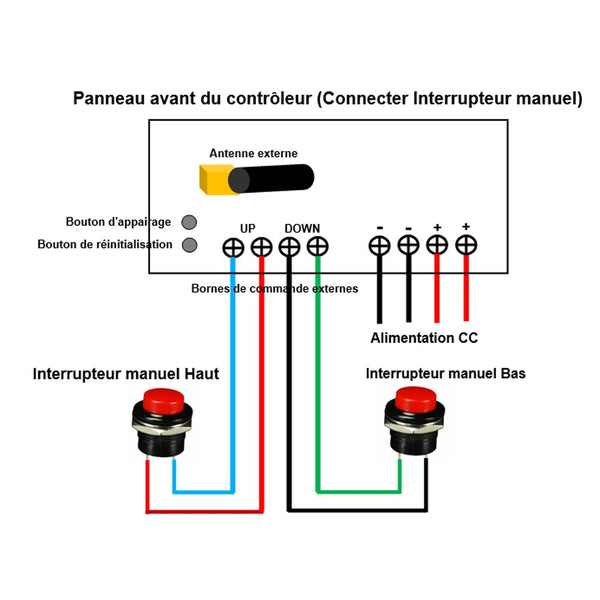

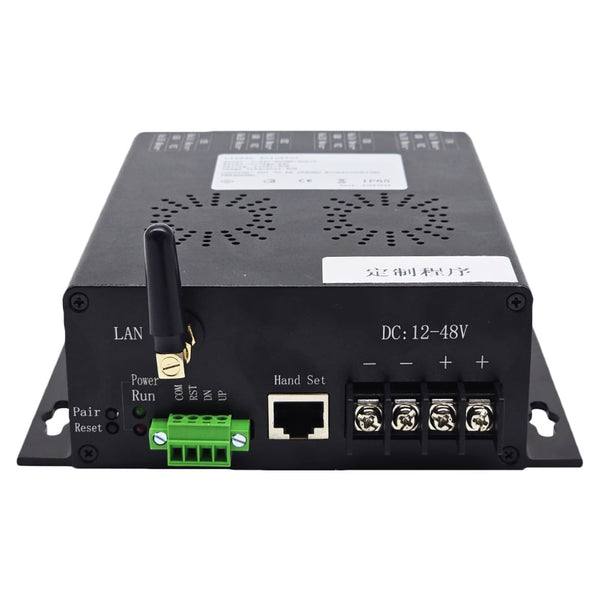

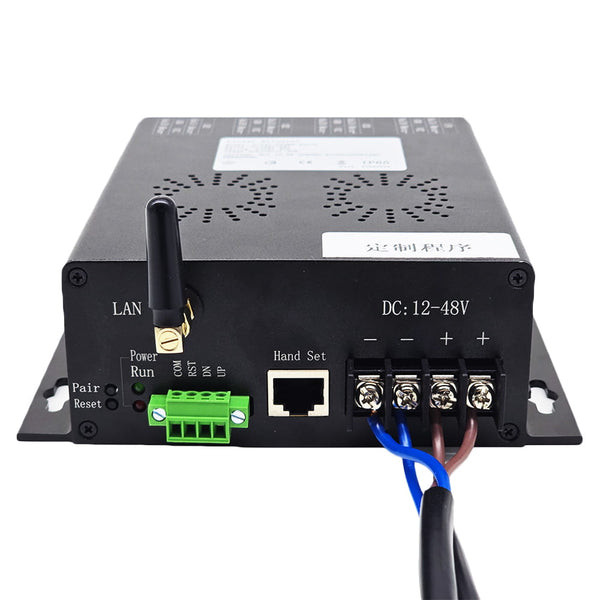

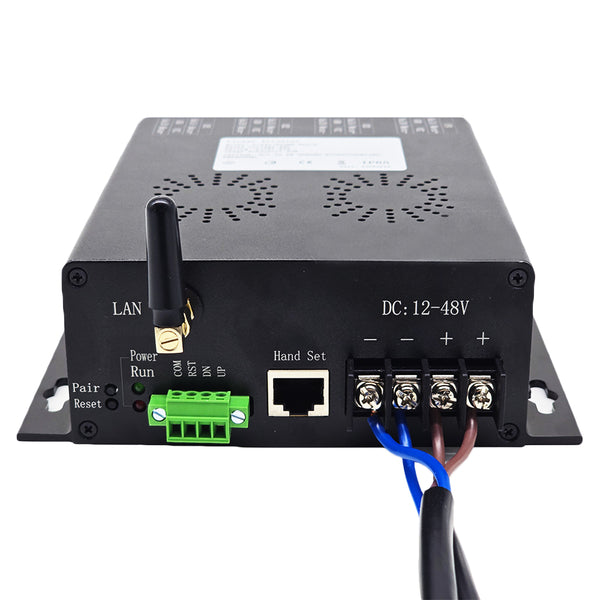

1) Connecter le pôle positif de l’alimentation CC à la borne <+> du contrôleur, et connecter le pôle négatif de l’alimentation CC à la borne <-> du contrôleur.

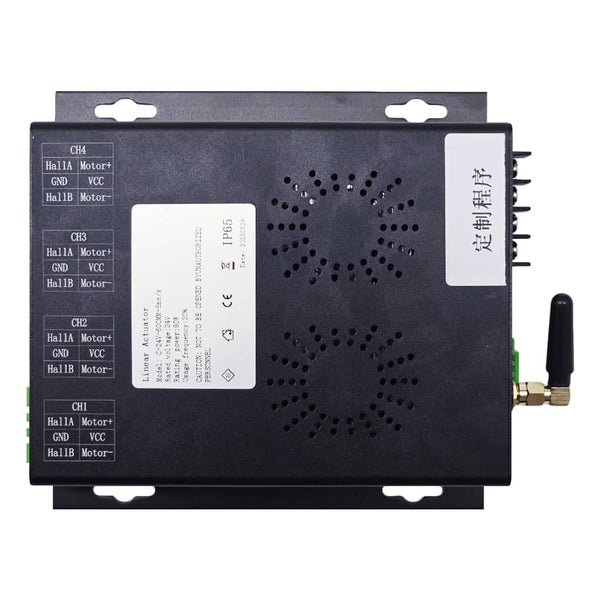

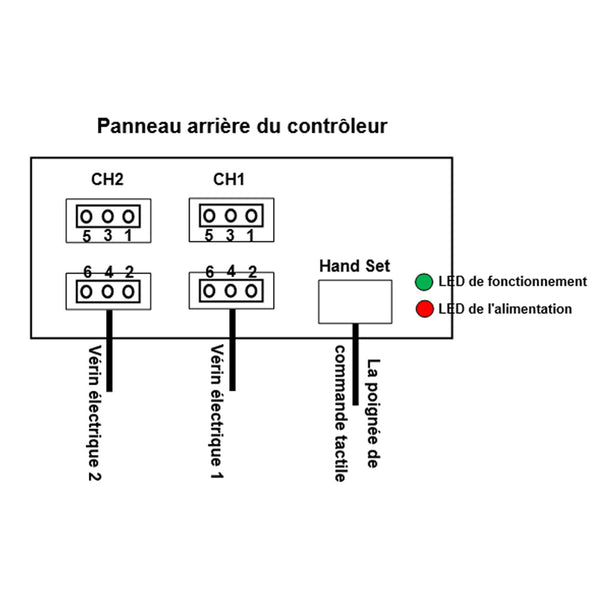

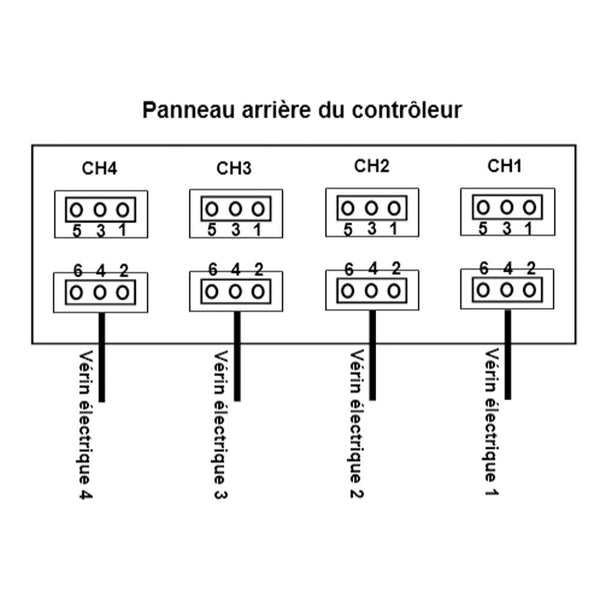

2) Connectez le câble d'alimentation rouge et le câble d'alimentation noir de quatre actionneurs linéaires aux bornes de l'actionneur linéaire du contrôleur.

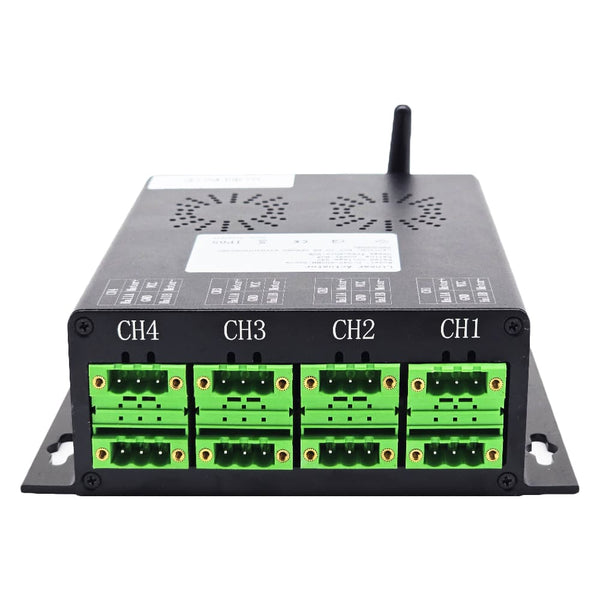

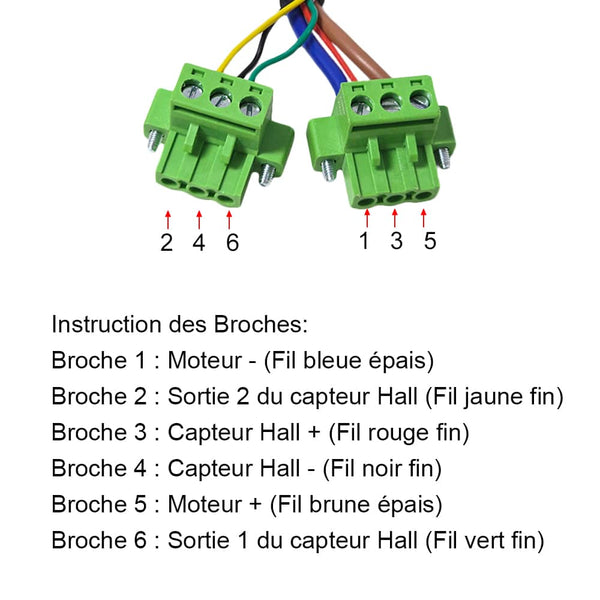

3) Connectez quatre câbles de signal hall de quatre actionneurs linéaires aux bornes de signal hall du contrôleur.

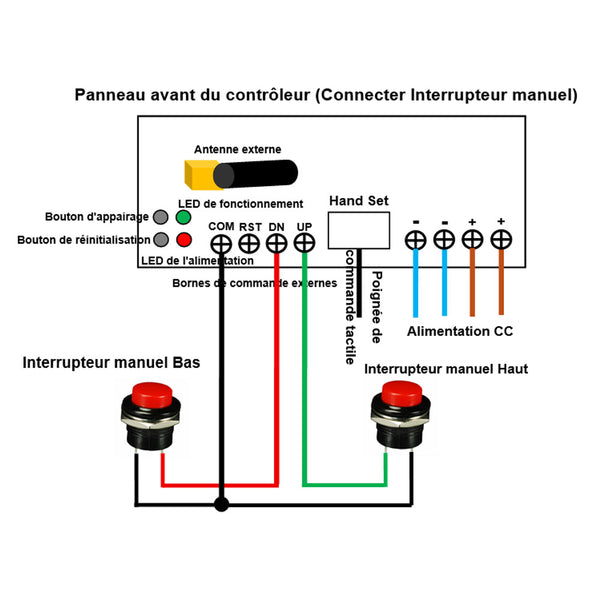

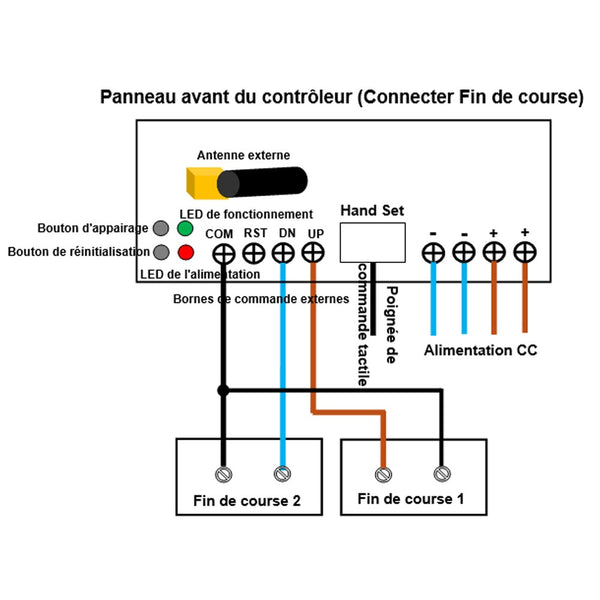

4) Branchez la poignée de commande au contrôleur.
Opération dans différents modes de contrôle : (Le contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.)
1. Mode de contrôle d’interblocage :
1.1 Opération via la poignée de commande:
1) Appuyez sur le bouton ▲ de la poignée de commande, quatre vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur le bouton ▼ pour arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de la poignée de commande, quatre vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur le bouton ▲ pour arrêter quatre vérins en même temps.
1.2 Opération via la télécommande:
1) Appuyez sur le bouton ▲ de la télécommande, quatre vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur le bouton ▼ pour arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de la télécommande, quatre vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur le bouton ▲ pour arrêter quatre vérins en même temps.
2. Mode de contrôle momentané :
2.1 Opération via la poignée de commande:
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2.2 Opération via la télécommande:
1) Appuyez et maintenez le bouton ▲ de la télécommande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
Fonction de réinitialisation:
Lorsque ce système fonctionne depuis longtemps, si vous constatez qu'ils ne sont plus entièrement synchronisés, vous pouvez réinitialiser le contrôleur en suivant trois méthodes.
Méthode 1: Appuyez et maintenez deux boutons de la poignée de commande en même temps pendant plus de 7 secondes.
Méthode 2: Appuyez et maintenez le bouton reset du contrôleur et le bouton ▼ de la poignée de commande en même temps pendant plus de 7 secondes.
Méthode 3: Appuyez et maintenez le bouton reset du contrôleur et le bouton ▼ de la télécommande en même temps pendant plus de 7 secondes.
