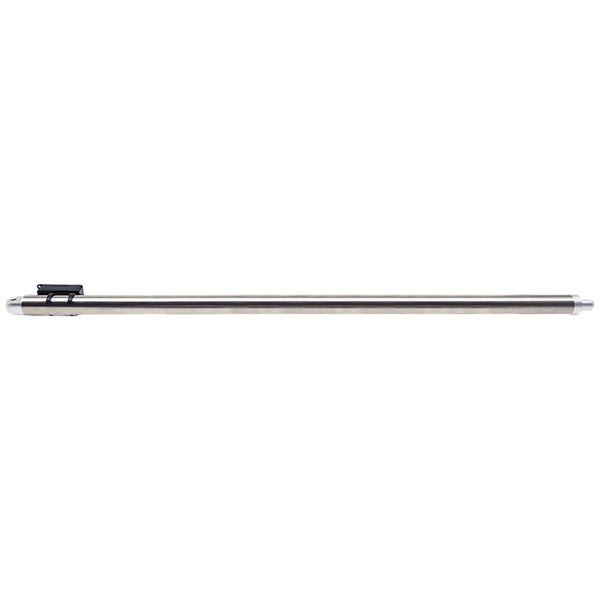

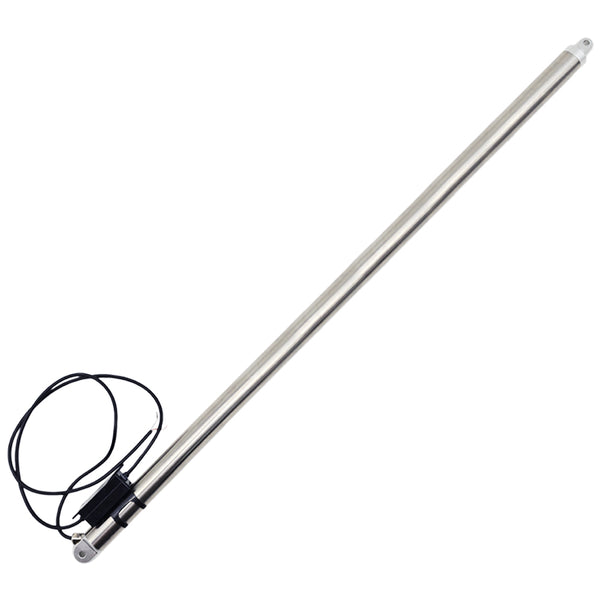

Il s'agit d'un vérin électrique inoxydable, car il a la forme d'un tube, d'une course de 400 mm, accepte une alimentation de 12V ou 24V CC et une poussée maximale de 800 N / 80 kg / 180 lbs. Sa conception tubulaire compacte le rend idéal pour des applications en domotique, mécanique, automobile et industrie.
Il est largement utilisé dans les portes, portes d'armoires, fenêtres, skydomes, aérations, caves, trappes, brise-soleil, systèmes de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseurs télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Caractéristiques principales :
- Produits de haute qualité et Services de haute qualité
- Boîtier métallique, capable de travailler dans des environnements très difficiles
- Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
- Tige télescopique et tige extérieur en acier inoxydable, bonne résistance à la corrosion
- Forte poussée, jusqu'à 800 N / 80 kg / 180 lbs à 5 mm / seconde
- Options de vitesse multiples, de 5 mm/seconde à 36 mm/seconde
- Options de course multiples, de 30 mm à 900 mm (Nous pouvons personnaliser n'importe quelle longueur de course de 30 mm à 900 mm, par exemple 380 mm, 750mm, 860 mm, etc.)
- Technologie avancée étanche à l'eau et à la poussière
- Faible consommation d'énergie et faible bruit
- Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2, 4 ou plusieurs vérins électriques de manière entièrement synchrone.
- Protection externe contre les surintensités, le vérin électrique s'arrête automatiquement lorsque la tige de course atteint la position limite.
- Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise.
- Sans entretien
Opération :

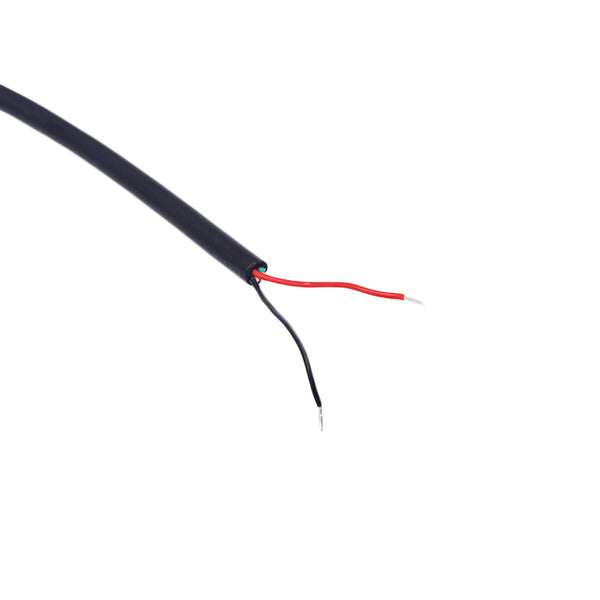

Lorsque le fil d'alimentation rouge est connecté au pôle positif de l'alimentation CC et que le fil d'alimentation noir est connecté au pôle négatif de l'alimentation CC, la tige télescopique s'étendra vers l'extérieur; après avoir commuté la puissance dans le sens inverse, la tige télescopique se rétractera vers l'intérieur.

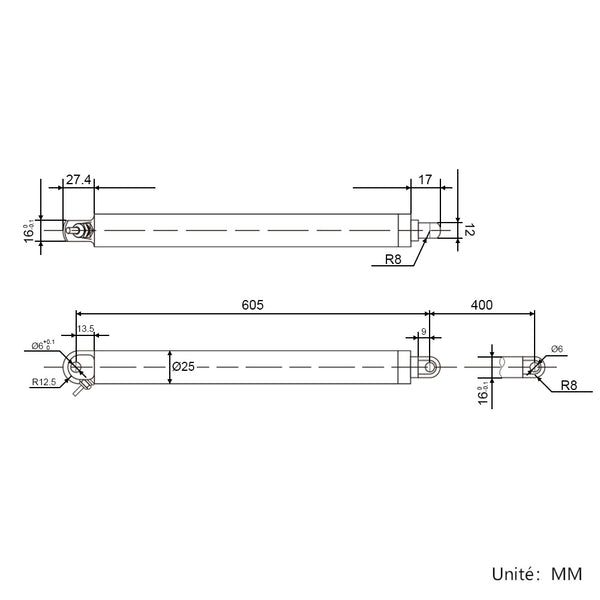

Course et longueur (Modèle 0041969)
| Paramètre | Valeur |
|---|---|
| Course | 400mm |
| Longueur de rétraction | 605mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement rétracté) |

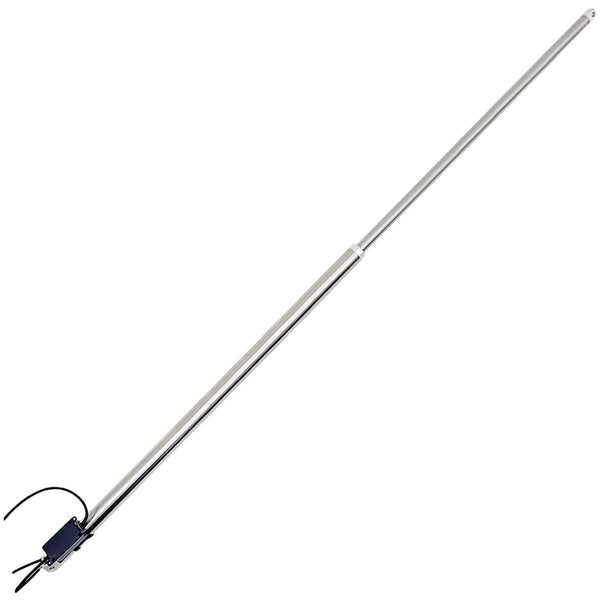

| Longueur d'extension | 1005mm (distance entre les centres des deux trous de montage lorsque le vérin électrique est entièrement étendu) |
Le vérin électrique est protégé contre les surintensités externes. Lorsque le vérin électrique est entièrement rétracté ou entièrement étendu, il s'arrête automatiquement.
Nous pouvons personnaliser la course et la longueur de rétraction selon les spécifications du client lors de la production. Par exemple, spécifiez la longueur de course de 370 mm et la longueur de rétraction de 650 mm.
Remarque 1 : La longueur de rétraction spécifiée doit être supérieure à la longueur d'origine. Par exemple, une longueur de rétraction spécifiée de 650 mm est supérieure à la longueur d'origine de 605 mm.
Remarque 2 : La course spécifiée doit être inférieure à la course d'origine. Par exemple, une course spécifiée de 370 mm est inférieure à la course d'origine de 400 mm.
Spécifications du produit
| Paramètre | Valeur |
|---|---|
| Tension de travail | CC 12V, CC 24V (24 V étant le plus couramment utilisé) |
| Course | 16 pouces / 400 mm |
| Vitesse optionnelle (à vide) | 5±1mm/s, 7±2mm/s, 10±3mm/s, 22±4mm/s, 36±5mm/s (La vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.) |
| Capacité de charge maximale | 800 N / 80 kg / 180 lbs à 5 mm / seconde (Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.) |
| Courant à vide | 0.3A à 12V ou 0.2A à 24V |
| Courant à pleine charge | 1.5A à 12V ou 1A à 24V |
| Alimentation électrique recommandée | 1 vérin : 12V/3A ou 24V/2A 2 vérins : 12V/6A ou 24V/4A 3~4 vérins : 12V/10A ou 24V/6A |
| Diamètre du tube extérieur | 25mm |
| Diamètre du tube télescopique | 16mm |

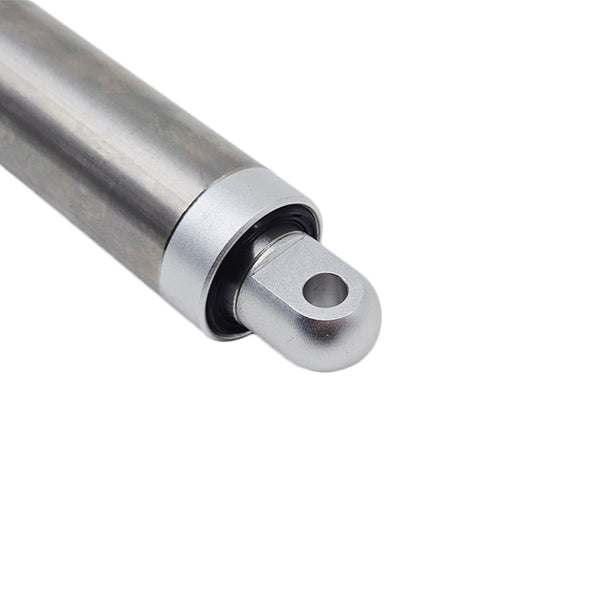

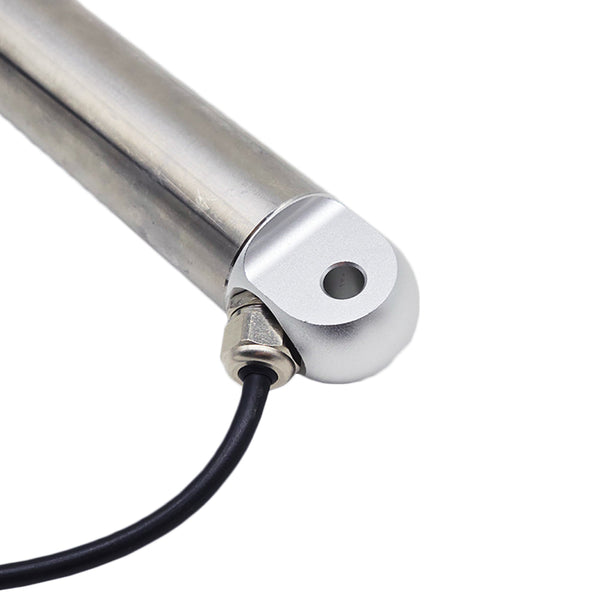

| Diamètre du trou de montage du connecteur avant/arrière | 6mm |
| Matériau du boîtier | acier inoxydable |
| Matériau de la tige télescopique | acier inoxydable |
| Matériel d’engrenage | alliage d'acier |
| Type de moteur | moteur à courant continu brossé |
| Cycle de service | 10% |
| Câble d'alimentation | fil à deux conducteurs ordinaires / fil à six conducteurs (avec capteurs à effet Hall intégrés) |
| Longueur de câble pour le vérin électrique normal | 1000±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques |
| Certifications | CE |
| Température de l'environnement | -20℃ à 60℃ |
| Bruit de fonctionnement | ≤50dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.) |
| Niveau de l'indice de protection | IP65 |
Différentes vitesses et poussée maximale correspondante
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
|---|---|---|---|
| 5mm/s | 3.5mm/s | 800N / 80 kg / 180 lbs | 800N / 80 kg / 180 lbs |
| 7mm/s | 5mm/s | 700N / 70 kg / 160 lbs | 700N / 70 kg / 160 lbs |
| 10mm/s | 7mm/s | 500N / 50 kg / 110 lbs | 500N / 50 kg / 110 lbs |
| 22mm/s | 15mm/s | 250N / 25 kg / 60 lbs | 250N / 25 kg / 60 lbs |
| 36mm/s | 25mm/s | 150N / 15 kg / 30 lbs | 150N / 15 kg / 30 lbs |
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte d'armoire) est de 10 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 3 à 5 fois le poids de la porte. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. La vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
7. Lorsque la course du vérin électrique dépasse 600MM, la capacité de charge diminuera de 50 % et sa charge maximale ne sera que la moitié de la valeur indiquée dans le tableau ci-dessus.

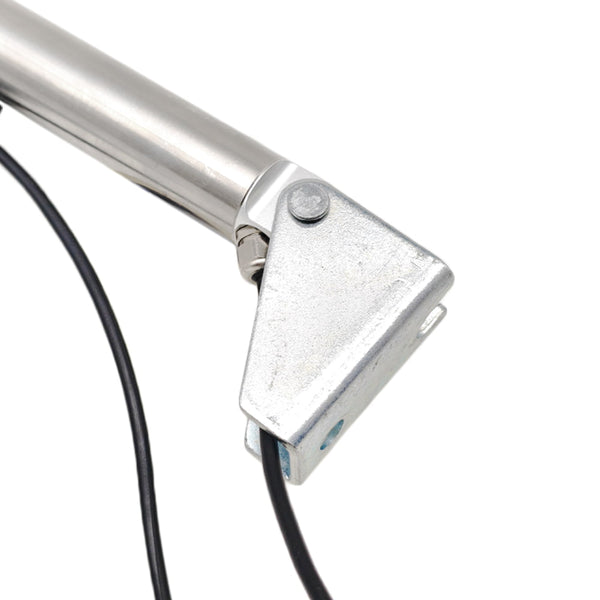

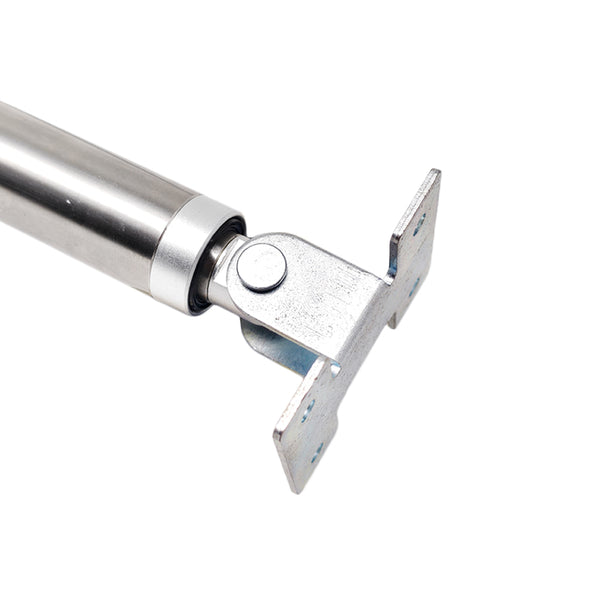

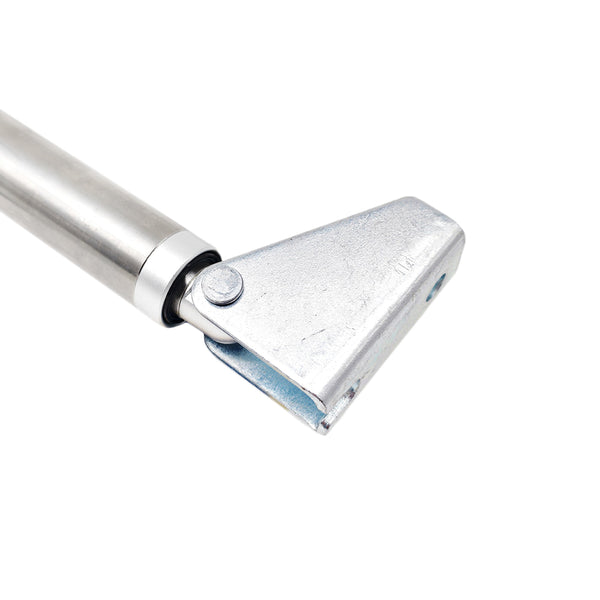

Support fixe et autres accessoires de commande
1. Cet actionneur linéaire ne contient pas de supports de montage fixes, veuillez cliquer ici pour acheter.
2. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.

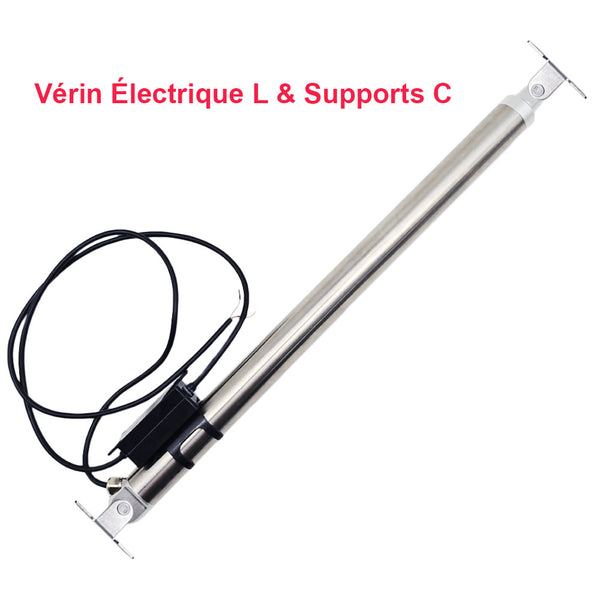

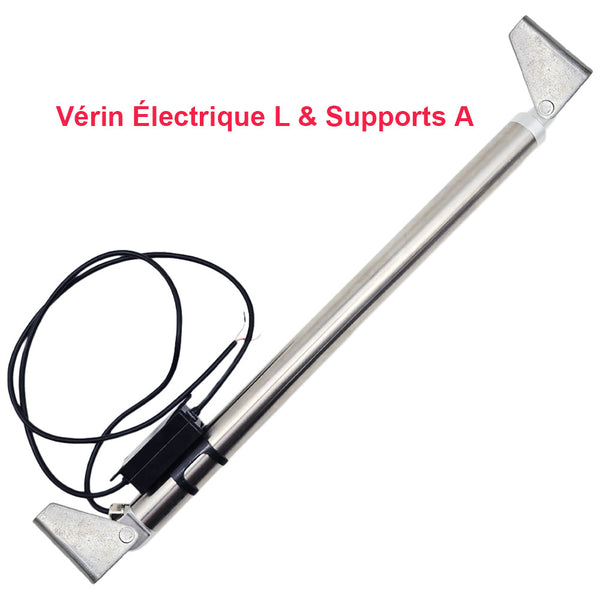

3. Supports de montage compatibles: Support A et Support C.
4. L'orientation du connecteur avant du vérin électrique est par défaut, nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client. Pour faire pivoter le connecteur avant de 90 degrés, cliquez ici pour acheter l'option de rotation.
5. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique veuillez cliquer ici pour acheter.
6. Si vous souhaitez utiliser un interrupteur à télécommande pour faire fonctionner la vérin électrique, veuillez cliquer ici pour acheter.
7. Si vous souhaitez contrôler 2, 4 ou plusieurs vérins électriques de manière entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à chaque vérin électrique et acheter un contrôleur de synchronisation, veuillez cliquer ici pour acheter.
Délai de production
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande.
Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
