Application:
Ce CC 12V 24V 30A kit interrupteur télécommande sans fil longue distance avec récepteur radio et émetteur, pour longue portée commande mouvements d'extension et de rétraction de l'actionneur linéaire.
Il peut commande sans fil le pousser, tirer, soulever et abaisser de l'actionneur linéaire électrique.
Il convient pour la pergola, voiture, camion, coffre, plateforme élévatrice, fauteuil massant, siège massant, traqueur solaire, canape, etc.
Caractéristiques:
Télécommande sans fil, facile à installer.
2 Versions de tension de fonctionnement: CC12V, 24V en option.
Avec bornes de contrôle de limite: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour arrêter le actuateur linéaire.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres du récepteur:
Modèle: S1F2-DC12
Tension d’alimentation: CC12V±1V (S1F2-DC12), CC24V±1V (S1F2-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Sortie: CC12V (S1F2-DC12), CC24V (S1F2-DC24)
Canaux: 1 Canal
Modes de contrôle: Interblocage et Momentané.
Courant statique: ≤ 6mA
Courant maximal de travail: 10A, donc courant maximal du moteur de démarrage ne peut pas dépasser 10A.
Fréquence de travail: 433.92MHz
Température d’opération: -20 ° C ~+70 ° C

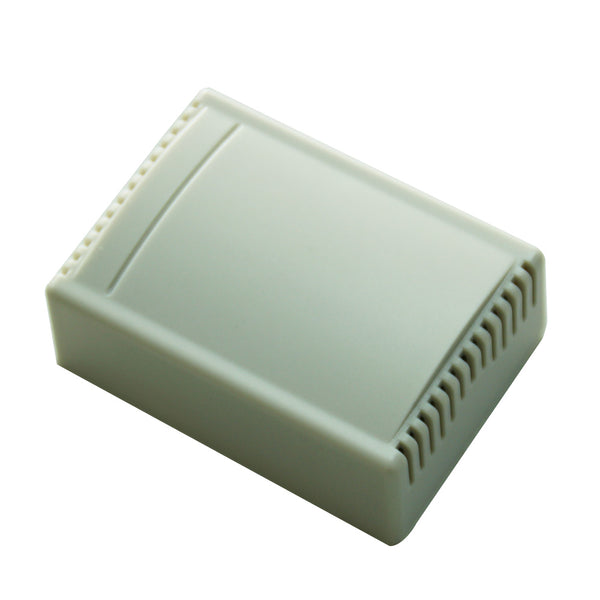

Dimensions de la boîte: 75mm x 54mm x 27mm
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs, par exemple modèle CWC-3L (étanche, 50 mètres), C-3-2 (100 mètres), CV-4-2 (500 mètres) ou CB-3-2 (1000 mètres) etc.
Gamme de travail:
Avec un émetteur (par exemple CWC-3L) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 50 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-3-2.

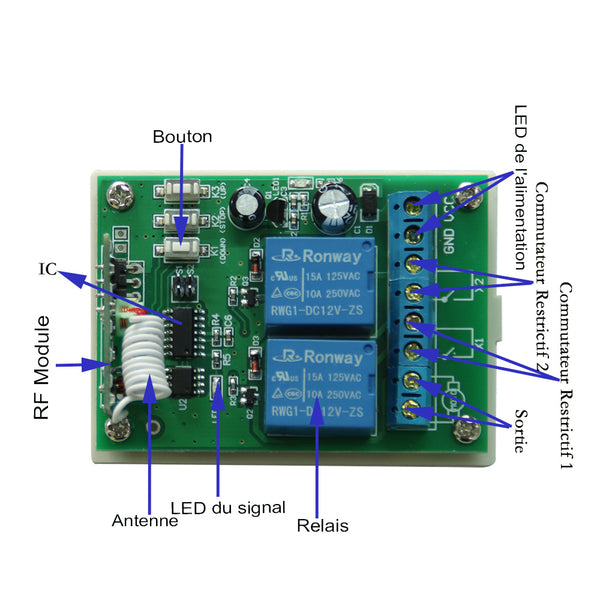

Réglage les modes différents de contrôle:
1) Réglage du mode de Interblocage (fonctionne avec l'émetteur CWC-3L): Connecter cavalier S1.
Presser le bouton « K3 » du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Presser le bouton « K1 » du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Presser le bouton « K2 » du récepteur ou le bouton ● de l'émetteur: L'actionneur linéaire cesse de fonctionner.
2) Réglage du mode de momentané (fonctionne avec l'émetteur CWC-3L): Connecter cavalier S2.
Presser et maintenez le bouton « K3 » du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Relâcher le bouton « K3 » du récepteur ou le bouton ▲ de l'émetteur: L'actionneur linéaire cesse de fonctionner.
Presser et maintenez le bouton « K1 » du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Relâcher le bouton « K1 » du récepteur ou le bouton ▼ de l'émetteur: L'actionneur linéaire cesse de fonctionner.

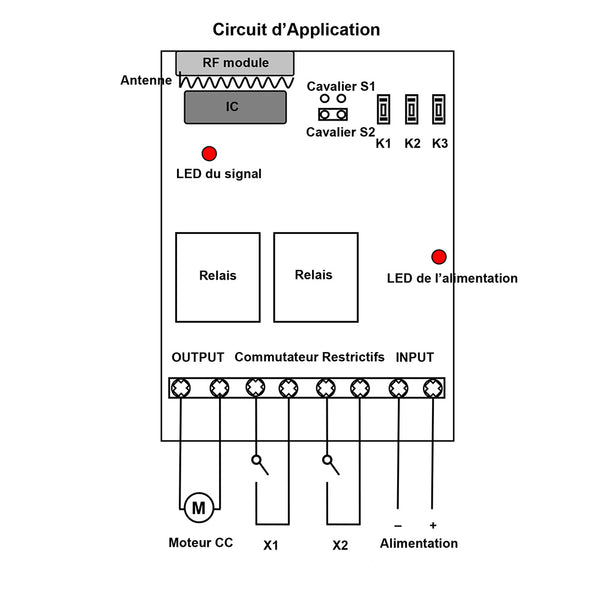

Fonction restrictive:
Les bornes des commande de course « X1 » et « X2 » sont normalement Fermé, vous pouvez connecter des interrupteurs de course ou des capteurs (normalement Fermé) aux bornes « X1 » et « X2 », puis vous pouvez utiliser des interrupteurs de course ou des capteurs pour limiter la course de l'actionneur linéaire.
Quand l'actionneur linéaire s'étend vers l'extérieur, si déconnecter bornes « X1 », l'actionneur linéaire cesse de fonctionner.
Quand l'actionneur linéaire se rétracte vers l'intérieur, si déconnecter bornes « X2 », l'actionneur linéaire cesse de fonctionner.
Contenu:
1 x Récepteur: S1F2-DC
1 x manuel d'utilisation
