Contrôleur de Synchronisation un-contrôle-quatre pour Vérin Électrique C5 à industrie lourde (Modèle 0043032)

Prix régulier €325,00

Frais de port calculés à l'étape de paiement.
Contenu :
1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins électriques C5 avec capteurs à effet Hall)
1 x Poignée de commande

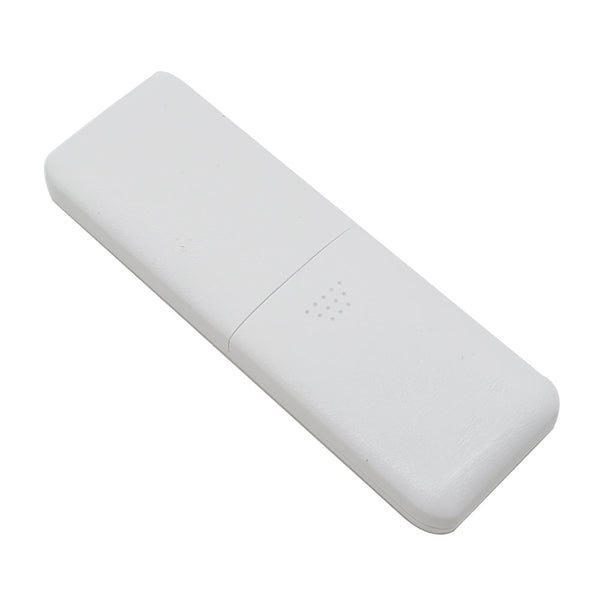

1 x Télécommande
1 x Manuel d'utilisateur
Remarque : Quatre vérins électriques C5 ne sont pas inclus, veuillez les commander séparément. Le contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.

Introduction :
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux ou quatre vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.

Principe de fonctionnement :
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté un vérin électrique avec un capteur à effet Hall, nous installerons pour vous un capteur à effet Hall dans le vérin électrique.
Lorsque 2 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.

Caractéristiques :
Il peut faire fonctionner quatre vérins électriques C5 pour fonctionner de manière complètement synchrone.
Commande filaire via une poignée de commande.
Contrôle sans fil via une télécommande.
L'affichage LED sur la poignée de commande affichera la position de la course en temps réel.
Trois boutons de fonction : ▲, ▼ et RST.

Paramètres :
Tension de fonctionnement : 12±1VDC (convient pour vérin électrique 12V) ou 24±2VDC (convient pour vérin électrique 24V)
Fréquence de travail : 433.92 MHz
Distance de travail : 50 m (théoriquement)
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.
Température de fonctionnement : -20°C ~ +70°C
Dimension de Case : 265 x 94 x 40 mm

Câblage :
1) Connecter le pôle positif de l’alimentation CC au fil rouge du contrôleur et connecter le pôle négatif de l’alimentation CC au fil noir du contrôleur.
2) Branchez quatre vérins électriques au contrôleur.
3) Branchez la poignée de commande au contrôleur.

Opération dans différents modes de contrôle : (Le contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.)

1. Mode de contrôle momentané :
1.1 Opération via la poignée de commande :
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
3) Vous pouvez également appuyer brièvement sur le bouton <RST>, quatre vérins électriques se rétracteront simultanément vers l'intérieur dans leurs positions d'origine.
4) L'affichage LED sur la poignée de commande affichera la position de la course en temps réel. Par exemple, si le nombre 030 signifie que les vérins électriques ont atteint la position de course de 30CM.

1.2 Opération via la télécommande:
1) Appuyez et maintenez le bouton ▲ de la télécommande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.

2. Mode de contrôle d’interblocage :
2.1 Opération via la poignée de commande:

1) Appuyez sur le bouton ▲ de la poignée de commande, quatre vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de la poignée de commande, quatre vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.
3) Vous pouvez également appuyer brièvement sur le bouton <RST>, quatre vérins électriques se rétracteront simultanément vers l'intérieur dans leurs positions d'origine.
4) L'affichage LED sur la poignée de commande affichera la position de la course en temps réel. Par exemple, si le nombre 030 signifie que les vérins électriques ont atteint la position de course de 30CM.

2.2 Opération via la télécommande:
1) Appuyez sur le bouton ▲ de la télécommande, quatre vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de la télécommande, quatre vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.

Fonction de réinitialisation :
Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur "RST" ou "E05", vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez le bouton ▼ de la poignée de commande et le maintenir enfoncé pendant 5 à 10 secondes jusqu'à ce que tous les vérins électriques soient réinitialisés vers le bas et que l'affichage LED de la poignée de commande indique "000", puis relâcher le bouton ▼.

Description des codes d'erreur :
La poignée de commande est équipée d'un écran d'affichage à LED.
L'écran affiche "RST" : état anormal, opération de réinitialisation requise.
L'écran affiche "E01" : surcharge du vérin électrique 1, vérifiez si la charge est trop importante.
L'écran affiche "E02" : surcharge du vérin électrique 2, vérifiez si la charge est trop importante.
L'écran affiche "E03" :surcharge du vérin électrique 3, vérifiez si la charge est trop importante.
L'écran affiche "E04" : surcharge du vérin électrique 4, vérifiez si la charge est trop importante.
L'écran affiche "E05" : quatre vérins électriques ne sont pas synchronisés et vous devez effectuer une opération de réinitialisation.
L'écran affiche "E06" : sous-tension d'alimentation en entrée, vérifiez si la tension d'alimentation ou la puissance correspond au vérin électrique, remplacer par une alimentation appropriée.
L'écran affiche "E11" : signal HALL du vérin électrique 1 anormal, vérifiez si le câble de connexion est en mauvais contact, remplacez l'vérin électrique ou le câble de connexion.
L'écran affiche "E12" : signal HALL du vérin électrique 2 anormal, vérifiez si le câble de connexion est en mauvais contact, remplacez l'vérin électrique ou le câble de connexion.
L'écran affiche "E13" : signal HALL du vérin électrique 3 anormal, vérifiez si le câble de connexion est en mauvais contact, remplacez l'vérin électrique ou le câble de connexion.
L'écran affiche "E14" : signal HALL du vérin électrique 4 anormal, vérifiez si le câble de connexion est en mauvais contact, remplacez l'vérin électrique ou le câble de connexion.
